آیا به دنبال دستگاه یخ ساز صنعتی هستید که در شرایط سخت دمایی جنوب ایران کارکردی بی‌نقص داشته باشد و در عین حال مصرف انرژی را به حداقل برساند؟ در صورتی که به‌طور خاص به “یخ ساز صنعتی” از نوع قالبی نیاز دارید، انتخاب صحیح تجهیزات اهمیت بسیار زیادی دارد.

شرکت ماشین سازی انعکاس با ارائه دستگاه‌های یخسازهای قالبی مجهز به اواپراتور پایلو پیلت استیل ۳۱۶. مقاوم در مقابل خورندگی آب نمک، راه‌حلی منحصر‌به‌ فرد برای صنعتگران جنوب ایران ارائه می‌دهد. این اواپراتور اختصاصی شرکت، با طراحی ویژه و مواد مقاوم، نه تنها عملکردی فوق‌العاده در شرایط دمایی بالا دارد. بلکه به دلیل ویژگی‌های منحصر به فرد خود، مصرف انرژی سیستم را تا ۲۵ درصد کاهش می‌دهد. موضوعی که مستقیما بر “قیمت دستگاه یخ ساز صنعتی” از نظر هزینه‌های بهره‌برداری در طول زمان اثرگذار است.

انتخاب یخساز قالبی‌های ماشین سازی انعکاس به معنای بهره‌مندی از راندمان بالاتر. عمر طولانی‌تر و هزینه‌های کمتر در طولانی‌مدت است و به شما کمک می‌کند تا با توجه به قیمت دستگاه یخ ساز قالبی. سرمایه‌گذاری هوشمندانه‌تری انجام دهید. با این تجهیزات، شما می‌توانید تولید یخ در دمای انجماد پایین و کریستالی و پایداری بالا در دمای محیط را به شکلی کارآمد. و مقرون‌به‌صرفه مدیریت کنید و یک “دستگاه یخ ساز صنعتی” مطمئن در اختیار داشته باشید.

کمپرسور تروپیکال پیستونی بیتزر آلمان

کمپرسور تروپیکال پیستونی (حاره‌ای، طراحی شده برای مناطق استوایی و گرم‌سیری) بیتزر آلمان یکی از انواع کمپرسورهای پیستونی است. که توسط شرکت معتبر بیتزر تولید می‌شود و کاربرد گسترده‌ای در صنایع تبرید و تهویه مطبوع و همچنین در انواع “یخ ساز صنعتی” دارد. این کمپرسورها با استفاده از حرکت رفت و برگشتی پیستون‌ها گاز مبرد را فشرده می‌کنند. و قابلیت استفاده با مبردهای مختلفی همچون R22، R134a، R404A و R407C را دارند.

طراحی این کمپرسورها به گونه‌ای است که بازدهی انرژی بالا، دوام و مقاومت زیاد در شرایط آب‌وهوایی گرمسیری (تروپیکال) را تضمین می‌کند. و به همین دلیل در مناطق با دمای محیط بالا عملکرد و دوام بالایی دارد و به کاهش هزینه‌های انرژی و بهبود توجیه اقتصادی قیمت دستگاه یخ ساز صنعتی کمک می‌کند.

جدول مشخصات فنی یخ ساز قالبی با ظرفیت 500 کیلو الی 2.5 تن

مشخصات فنی یخ ساز قالبی با ظرفیت 5 تن الی 10 تن

جدول فنی یخ ساز قالبی با ظرفیت 15 تن الی 30 تن

ویژگی‌های برجسته کمپرسور تروپیکال پیستونی بیتزر:

بازدهی انرژی مناسب که به کاهش هزینه‌های عملیاتی کمک می‌کند و در نتیجه اثر مثبتی بر محاسبه نهایی “قیمت دستگاه یخ ساز قالبی” در طول دوره بهره‌برداری دارد.

سازگاری با مبردهای سازگار با محیط زیست و مقررات جهانی، مانند مبردهای با پتانسیل گرمایش جهانی پایین، که انتخاب آن را برای استفاده در انواع “دستگاه یخ ساز صنعتی” منطقی‌تر می‌کند.

مقاومت بالا و طراحی بادوام که برای کار در شرایط گرم آب و هوا تا دمای ۶۵ درجه سانتی‌گراد و محیط‌های صنعتی ایده‌آل است و برای یخسازهای قالبی در جنوب ایران مزیت مهمی به شمار می‌آید.

قابلیت کنترل ظرفیت مکانیکی که به بهبود عملکرد و کاهش مصرف انرژی کمک می‌کند و به‌صورت غیرمستقیم بر هزینه تمام‌شده و “قیمت دستگاه یخ ساز صنعتی” در طول عمر کاری تاثیر می‌گذارد.

این کمپرسورها در صنایع مختلف از جمله سردخانه‌ها، چیلرها، سیستم‌های تهویه مطبوع و صنایع نفت و گاز کاربرد دارند و در طراحی و ساخت یخسازهای قالبی و دیگر انواع “یخ ساز صنعتی” نیز به‌طور گسترده به کار می‌روند. مدل‌های مختلف این کمپرسورها شامل پیستونی باز و بسته، دو مرحله‌ای و با توان‌های مختلف هستند که می‌توانند نیازهای متنوع صنعتی را پوشش دهند و امکان انتخاب متناسب با نیاز و بودجه و نیز “قیمت دستگاه یخ ساز قالبی” مورد نظر را فراهم کنند.

مزایا:

عملکرد بهینه: کمپرسورهای بیتزر به دلیل استفاده از روغن پلی‌ال‌استر (POE) تخصصی و طراحی بهینه، تعمیر و نگهداری آسان‌تری دارند و به افزایش طول عمر “دستگاه یخ ساز صنعتی” کمک می‌کنند.

کاهش صدای تولیدی: این کمپرسورها به دلیل استفاده از طراحی تخصصی، صدای کمی تولید می‌کنند و برای محیط‌های صنعتی و تولیدی که از چندین “یخ ساز صنعتی” در کنار هم استفاده می‌کنند، گزینه‌ای مناسب محسوب می‌شوند.

کمپرسور منیروپ دانفوس

کمپرسور منیروپ دانفوس، یک کمپرسور پیستونی هرمتیک است که توسط شرکت دانفوس تولید می‌شود و در سیستم‌های تبرید صنعتی مانند یخسازهای قالبی و انواع “دستگاه یخ ساز صنعتی” کاربرد دارد. این کمپرسورها با طراحی بهینه، راندمان بالا و مصرف انرژی پایین، برای تولید یخ بلوکی در مقیاس‌های متوسط تا بزرگ مناسب هستند و در بسیاری از پروژه‌های “یخ ساز صنعتی” که بر روی یخ بلوکی و یخ قالبی متمرکزند، استفاده می‌شوند. همچنین این کمپرسورها قابلیت کار با مبردهایی مانند R404A، R134a و R407C را دارند که به بهبود راندمان کل سیستم و مدیریت بهتر هزینه‌ها و در نهایت توجیه‌پذیری “قیمت دستگاه یخ ساز صنعتی” کمک می‌کند.

ویژگی‌ها و مزایای کمپرسور منیروپ دانفوس:

بهره‌وری انرژی بالا: مصرف انرژی را کاهش داده و راندمان سیستم‌های تبرید را بهبود می‌بخشد و با توجه به هزینه‌های برق، نقش مهمی در کاهش هزینه‌های جاری “دستگاه یخ ساز صنعتی” و یخسازهای قالبی دارد.

عملکرد پایدار و طول عمر بالا: به دلیل ساختار محکم و طراحی مهندسی دقیق، طول عمر زیادی دارند و همین موضوع می‌تواند در تصمیم‌گیری خریدار هنگام مقایسه “قیمت دستگاه یخ ساز قالبی” با هزینه‌های نگهداری و تعمیرات مؤثر باشد.

کاهش آلودگی صوتی: این کمپرسورها با طراحی خاص خود کمترین میزان صدا را تولید می‌کنند و برای محیط‌هایی که چند “یخ ساز صنعتی” به‌صورت هم‌زمان کار می‌کنند، گزینه‌ای مناسب محسوب می‌شوند.

معایب:

هزینه بالاتر: به‌خاطر کیفیت ساخت بالا و استفاده از فناوری‌های پیشرفته، نسبت به مدل‌های دیگر سری منیروپ گران‌تر است و این موضوع می‌تواند در

برآورد اولیه “قیمت دستگاه یخ ساز صنعتی” تأثیرگذار باشد.

نیاز به نگهداری خاص: برای حفظ عملکرد بهینه، به نگهداری و بازرسی دوره‌ای نیاز دارند که باید در هنگام محاسبه هزینه‌های کلی و مقایسه با سایر گزینه‌ها، در کنار “قیمت دستگاه یخ ساز قالبی” مورد توجه قرار گیرد.

شرکت دانفوس دانمارک در مورد کمپرسورهای خود برای یخسازهای صنعتی اعلام کرده:

Danfoss offers a wide range of mechanical, electronic controls and compressors that meet the challenging demands of the industrial ice-making process – for better production quality at industrial ice maker manufacturers

دانفوس مجموعه‌ی گسترده‌ای از کنترل‌ کننده‌های مکانیکی و الکترونیکی و همچنین کمپرسورها را ارائه می‌دهد که پاسخگوی نیازهای چالش برانگیز فرایند تولید یخ صنعتی هستند و به بهبود کیفیت تولید در کارخانه‌های تولیدکننده‌ی یخ صنعتی کمک می‌کنند.

طراحی شده برای مناطق جغرافیایی با دمای زیر 40 درجه

به‌طور کلی، کمپرسور منیروپ دانفوس برای مناطق جغرافیایی با دمای زیر ۴۰ درجه سانتی‌گراد طراحی شده است و در این بازه دمایی، کارکرد پایدار و راندمان مناسبی ارائه می‌دهد، بنابراین در انتخاب بین آن و کمپرسورهای تروپیکال در پروژه‌های مختلف “دستگاه یخ ساز صنعتی” باید شرایط آب‌وهوایی منطقه به‌دقت بررسی شود.

مقایسه کمپرسور تروپیکال پیستونی بیتزر و کمپرسور منیروپ دانفوس

مزایای کلیدی:

کمپرسور تروپیکال بیتزر: مناسب برای استفاده در مناطق جغرافیایی تا دمای ۶۵ درجه سانتی‌گراد، طراحی قابل تعمیر و تنوع مدل‌ها و گزینه‌ای رایج در پروژه‌هایی است که “قیمت دستگاه یخ ساز قالبی” و هزینه‌های بهره‌برداری در دماهای بسیار بالا اهمیت دارد.

کمپرسور منیروپ دانفوس: مناسب برای پروژه‌های متوسط، مصرف انرژی پایین و کاهش آلودگی صوتی و انتخابی منطقی برای بسیاری از سیستم‌های “یخ ساز صنعتی” و یخسازهای قالبی که در بازه دمایی استاندارد کار می‌کنند.

لوله‌کشی سیستم برودتی با لوله مسی ضخامت استاندارد در یخساز قالبی

نقش لوله مسی در مدار برودت

در یک دستگاه یخ ساز قالبی، لوله‌کشی مسی نقش شریان اصلی مدار تبرید را دارد و وظیفه انتقال مبرد بین کمپرسور،

کندانسور، مخزن، شیرآلات و اواپراتور را بر عهده می‌گیرد. استفاده از لوله مسی با ضخامت استاندارد، علاوه بر اطمینان از تحمل فشار کاری و شوک‌های حرارتی، ایمنی و طول‌عمر کل دستگاه یخ ساز صنعتی را تضمین می‌کند.​

انتخاب ضخامت و سایز استاندارد

در طراحی یخساز قالبی، سایز و ضخامت لوله مسی بر اساس نوع مبرد، طول مسیر، ظرفیت تن تبرید و فشار کاری سیستم انتخاب می‌شود تا افت فش

ار در مسیر حداقل و سرعت جریان در محدوده مجاز باقی بماند. استفاده از لوله‌های مسی با رده فشاری مناسب (به‌ویژه در خط discharge و خط مایع فشار بالا) از ترک، بادکردگی یا ترکیدگی در شرایط کاری سخت یخساز صنعتی جلوگیری می‌کند.​

اصول اجرا و اتصالات

در لوله‌کشی مسی مدار برودت، مسیرها تا حد امکان کوتاه، با حداقل زانویی و خم‌های نرم اجرا می‌شود تا افت فشار و برگشت روغن در مدار بهینه بماند. جوشکاری نقره‌ای/برنجی با فیلر مناسب و نیتروژن‌پرج در حین جوش، مانع تشکیل اکسید داخلی و ذرات معلق می‌شود و کیفیت لوله‌کشی را در سطحی قرار می‌دهد که با استانداردهای توصیه‌شده برای دستگاه یخ ساز قالبی هم‌خوان باشد.​

مزایا برای خریدار و بهره ‌بردار

استفاده از لوله مسی استاندارد و اجرای اصولی، احتمال نشتی مبرد، افت راندمان و خرابی کمپرسور را در طول عمر دستگاه یخ ساز صنعتی به‌شدت کاهش می‌دهد و هزینه‌های شارژ مجدد مبرد و توقف خط را پایین می‌آورد. برای خریدار، کیفیت لوله‌کشی یکی از فاکتورهای پنهان اما بسیار مهم در ارزیابی یخساز قالبی است، چون مستقیماً روی پایداری دما، مصرف انرژی و هزینه سرویس دوره‌ای اثر می‌گذارد.

نقش کندانسور در یخساز قالبی

در یک یخساز قالبی صنعتی، فرآیند تبرید با هدف کاهش دمای آب و تبدیل آن به یخ در قالب‌ها انجام می‌شود. برای اینکه این فرآیند مؤثر باشد، باید به‌طور مداوم گرمای اضافی که از کمپرسور به سیستم وارد می‌شود، گرفته شود و کندانسور در یخساز قالبی نقشی حیاتی دارد، چون گرمای مبرد داغ را دفع کرده و آن را به مایع تبدیل می‌کند تا چرخه تبرید در یک یخساز صنعتی پایدار بماند.​
در یخسازهای قالبی صنعتی، کندانسور هوایی به‌عنوان یکی از اجزای مهم سیستم تبرید برای انجام این کار استفاده می‌شود. سیستم‌های هواخنک، مخصوصاً زمانی که از برج خنک‌کن استفاده نمی‌شود، انتخاب رایجی در طراحی دستگاه یخساز قالبی هستند.​

کندانسورهای مورد استفاده در گروه انعکاس

کندانسور یکی از اجزای کلیدی در سیستم‌های تبرید است که وظیفه‌اش تبدیل گاز داغ و فشار بالا به مایع است. در سیستم‌های تبرید صنعتی، استفاده از کندانسورهای هوایی مانند مدل‌های آرکاکول، آرتمن و نوین می‌تواند عملکرد دستگاه را بهینه کرده و در عین حال مصرف انرژی را کاهش دهد. این موضوع مستقیماً بر ظرفیت واقعی دستگاه یخ ساز قالبی و هزینه بهره‌برداری یک یخساز صنعتی اثر می‌گذارد.​

ویژگی‌های فنی کندانسور

انتقال حرارت مؤثر و عملکرد سریع: کندانسورها به‌طور خاص طراحی شده‌اند تا انتقال حرارت به‌طور مؤثری انجام شود. این دستگاه‌ها با استفاده از فین‌ها و لوله‌های مقاوم، توانایی جذب حرارت اضافی از گاز مبرد و انتقال آن به محیط را دارند. این طراحی کمک می‌کند سیکل میعان سریع‌تر بسته شود و زمان تولید یخ در دستگاه یخ ساز قالبی کاهش یابد.​

مقاومت بالا در برابر شرایط محیطی

یکی از ویژگی‌های برجسته کندانسورها، استفاده از مواد مقاوم مانند آلمینیوم برای فن های کندانسور است که از خوردگی و آسیب در برابر رطوبت، نمک و سایر شرایط خورنده جلوگیری می‌کند. این ویژگی‌ها موجب می‌شود به استفاده از لوله های مسی داخل کندانسور که به خنک شدن سریع گاز مبرد کمک به سزایی می کند. این ترکیب، کارکرد پایدار یخساز قالبی را در مناطق مرطوب و خورنده تضمین می‌کند.​

صرفه‌جویی در انرژی و کاهش هزینه‌ها

کندانسورها به‌خوبی می‌توانند مبرد را به‌طور مؤثری خنک کنند که به کاهش مصرف انرژی کمپرسور کمک می‌کند. این کاهش مصرف، هزینه کارکرد روزانه دستگاه یخساز قالبی و سایر انواع یخساز صنعتی را پایین می‌آورد و راندمان کلی سیستم را بالا می‌برد.​
علاوه بر این، با طراحی بهینه، نیازی به استفاده از برج‌های خنک‌کننده آب ندارند که این هم به کاهش هزینه‌ها کمک می‌کند.

سهولت در نصب و نگهداری

یکی از مزایای دیگر کندانسورها، طراحی مدولار و قابلیت تعمیر آسان آنها است. در سیستم‌های تبرید صنعتی، زمان نگهداری و تعمیرات کاهش یافته و این موضوع می‌تواند هزینه‌های تعمیرات و خرابی‌های احتمالی را به حداقل برساند. این ویژگی، توقف تولید یخ در خطوطی که چند دستگاه یخ ساز قالبی دارند را به حداقل می‌رساند.​

مزایای کندانسور

کاهش نیاز به برج‌های خنک‌کننده آب: کندانسورها از نوع هوایی هستند، بنابراین برای خنک‌سازی نیاز به استفاده از برج‌های خنک‌کننده آب نخواهید داشت. این امر طراحی یخساز قالبی را ساده‌تر و هزینه زیرساخت را کمتر می‌کند.​

مقاومت در برابر خوردگی و شرایط سخت محیطی:

استفاده از مواد مقاوم همچون آلمینیوم و مس در برابر خوردگی در طراحی این کندانسورها باعث می‌شود که آنها بتوانند در محیط‌های مرطوب و صنعتی به‌خوبی عملکرد داشته باشند. این مزیت برای نصب کندانسور در کنار سالن‌های حاوی چند یخساز صنعتی حیاتی است.​

عملکرد بی‌صدا:

این دستگاه‌ها به‌طور خاص طراحی شده‌اند تا حداقل صدا را تولید کنند. این ویژگی در محل‌هایی که دستگاه یخساز قالبی نزدیک فضاهای حساس به صدا نصب می‌شود، اهمیت زیادی دارد.​

صرفه‌جویی در فضا و مصرف انرژی:

با طراحی بهینه و ابعاد جمع‌وجور، کندانسور می‌تواند در فضاهای محدود نصب شود و در عین حال عملکرد بالایی داشته باشد. همچنین، این دستگاه‌ها به‌دلیل راندمان بالای انتقال حرارت، مصرف انرژی را کاهش می‌دهند. این موضوع در کنار انتخاب ظرفیت مناسب دستگاه یخ ساز قالبی، به بهینه‌سازی کل سیستم کمک می‌کند.​

کاربردهای کندانسور

سیستم‌های یخسازی صنعتی:
کندانسورها در یخسازهای صنعتی برای میعان مبرد و تولید یخ با سرعت بالا استفاده می‌شوند. این نقش مستقیم روی توان واقعی تولیدی هر یخساز صنعتی در شرایط دمای محیط بالا دارد.​

نکات مهم هنگام انتخاب کندانسور

توجه به ظرفیت سیستم:
هنگام انتخاب کندانسور باید ظرفیت سیستم تبرید خود را در نظر بگیرید. کندانسور باید با ظرفیت تبخیری دستگاه یخساز قالبی متناسب باشد تا فشار و دمای کارکرد در محدوده استاندارد بماند.​

محیط نصب و شرایط جوی:

شرایط محیطی نظیر دما، رطوبت و نوع آلاینده‌ها باید هنگام انتخاب مدل کندانسور در نظر گرفته شوند. کندانسورهای با آلیاژهای مقاوم آلومینیوم و مس برای یخسازهای نصب‌شده در مناطق خورنده، انتخاب مطمئن‌تری هستند.​

نگهداری و تعمیرات:

بررسی کنید که کندانسور مورد نظر شما نیاز به نگهداری ویژه‌ای دارد یا خیر. کندانسورها به‌دلیل طراحی ساده و قابلیت دسترسی راحت به بخش‌های مختلف، از این جهت انتخاب مناسبی هستند. این سادگی، برنامه سرویس دوره‌ای یخساز قالبی را کوتاه‌تر و کم‌هزینه‌تر می‌کند.

اواپراتور پایلو پیلت استیل ۳۱۶: اختصاصی شرکت و مزایای رقابتی

اواپراتور پایلو پیلت (Pillow Plate Evaporator) از استیل ۳۱۶، یک مبدل برودتی پیشرفته جوشی است که دو ورق استیل را با الگوی جوش لیزری توربولنت باد کرده و کانال‌های عمیق برای مبرد (R404A/R448A) ایجاد می‌کند؛ این طراحی اختصاصی شرکت، فضای اشغالی را ۴۰-۶۰ درصد کاهش داده و انتقال حرارت را تا ۳۰ درصد افزایش می‌دهد، ایده‌آل برای یخسازهای قالبی ۱-۱۰۰ تنی و انواع دستگاه یخ ساز صنعتی پرظرفیت است. به‌کارگیری این نوع اواپراتور در یخسازهای قالبی باعث می‌شود در کنار قیمت دستگاه یخ ساز قالبی، راندمان و طول‌عمر بالا توجیه اقتصادی دستگاه را به‌طور محسوسی بهبود دهد.

ساختار فنی و اختصاصی شرکت

اواپراتور پایلو پیلت استیل ۳۱۶ از ورق‌های AISI 316L (ضخامت ۱-۲ میلی‌متر) با جوش CNC لیزر (طول موج ۱۰۶۴ نانومتر) ساخته شده، که کانال‌های توربولنت (ار

تفاع باد ۵-۱۰ میلی‌متر) را برای جریان مبرد ایجاد می‌کند. این مدل اختصاصی شرکت، بدون لوله مسی سنتی، سطح تماس brine tank را بهینه کرده و پوشش نانویی ضد رسوب (TiO2) برای عمر ۲۰+ ساله اعمال می‌شود؛

ابعاد سفارشی (۲×۲.۵ متر برای ۲۵ تن) با فشار کاری ۵۰ بار و دمای -۱۵ تا +۸۰ درجه سلسیوس، استاندارد PED/ASME را رعایت می‌کند و

برای استفاده در حرفه‌ای‌ترین یخ ساز صنعتی ها مناسب است. برخلاف اواپراتورهای لوله‌ای، این طراحی مدولار اجازه نصب مستقیم روی دیواره وان (single/double embossed) را داده و حجم مبرد را ۵۰ درصد کم می‌کند، که در جمع‌بندی هزینه‌های اولیه و بهره‌برداری، اثر مستقیمی روی قیمت دستگاه یخ ساز صنعتی از دید مصرف‌کننده نهایی دارد.

مزایای کلیدی اختصاصی نسبت به رقبا:

راندمان برودتی بالا:

ضریب انتقال حرارت (U) در این سیستم بین ۵۰۰ تا ۸۰۰ وات بر متر مربع کلوین است. این ویژگی باعث می‌شود که سیستم قادر باشد انرژی برودتی را به‌طور مؤثر منتقل کند، به ‌طوری که سیکل انجماد را از ۲۴ ساعت به ۸-۱۲ ساعت کاهش می‌دهد و این امر باعث کاهش مصرف انرژی کمپرسور (بیتزر ۱۰-۱۲۰ اسب بخار) به میزان ۲۵ درصد می‌شود. در اقلیم‌های گرم ایران (مانند خوزستان)، دلتای دما (delta T) معادل ۱۰ درجه به‌طور مؤثر حفظ می‌شود، که به‌نوبه خود از هدررفت انرژی جلوگیری می‌کند و کارایی کلی دستگاه یخ ساز صنعتی را در شرایط سخت محیطی بالا می‌برد.

فرمول معادله (انتقال انرژی):

که در آن Q: انرژی منتقل‌شده، U: ضریب انتقال حرارت، A: مساحت سطح انتقال حرارت و ΔT: اختلاف دما است؛ هرچه U بالاتر باشد، انرژی بیشتری منتقل شده و زمان و انرژی مصرفی برای تولید یخ در یخسازهای قالبی و سایر انواع یخ ساز صنعتی کاهش می‌یابد، که در نهایت روی توجیه قیمت دستگاه یخ ساز صنعتی اثر مثبت دارد.

صرفه‌جویی فضایی و اقتصادی

این اواپراتور به دلیل حجم کوچک (۵۰×۷۰ سانتی‌متر) نیازی به همزن و مخزن اضافی ندارد، که موجب کاهش هزینه‌های اولیه به میزان ۳۰ تا ۴۰ درصد

می‌شود (بدون استفاده از لوله‌های مسی یا استیل جداگانه). در نتیجه، زمان بازگشت سرمایه (ROI) سیستم، چه در قالب یخساز قالبی و چه در سایر کاربردهای برودتی، کوتاه‌تر شده و خریدار در کنار بررسی قیمت دستگاه یخ ساز قالبی می‌تواند بازگشت سرمایه سریع‌تری را تجربه کند.

مقاومت خوردگی و دوام بالا

این اواپراتور از استیل ۳۱۶ با ۲-۳ درصد مولیبدن ساخته شده که در برابر کلرید برین (با ۲۳ درصد NaCl و pH بین ۵

تا ۷) دارای سرعت خوردگی کمتر از ۰.۱ میلی‌متر در سال است. این ماده تا دمای ۸۷۰ درجه سلسیوس مقاومت داشته و اکسید نمی‌شود و طراحی آن به گونه‌ای است که تمیزکاری آسانی داشته و نیازی به جداسازی دستگاه (CIP-ready) ندارد، که برای خطوط تولید یخ پیوسته و دستگاه یخ ساز صنعتی که به‌طور ۲۴ ساعته کار می‌کنند، مزیت بزرگی به شمار می‌آید.

تغذیه اواپراتور و کنترل انبساط

در ورودی اواپراتور یخساز، شیر انبساط ترموستاتیک یا الکترونیکی دانفوس وظیفه کنترل دبی مبرد و سوپرهیت را بر عهده دارد تا سطح مایع در مدار پایلوپلیت یا کویل‌ها دقیق تنظیم شود. استفاده از این نوع شیر در یخساز قالبی کمک می‌کند دمای برین ثابت‌تر بماند، انجماد یخ یکنواخت‌تر انجام شود و از برگشت مایع به کمپرسور در یخساز صنعتی جلوگیری شود.​

خط مکش، گاز داغ و ایمنی

در خط مکش کمپرسور، شیرهای دستی دانفوس برای جداسازی کمپرسور هنگام سرویس و همچنین نقاط تست فشار و دما تعبیه می‌شوند. روی خط بای‌پس گاز داغ که برای دیفراست یا شوک حرارتی قالب‌ها در دستگاه یخ ساز قالبی استفاده می‌شود نیز معمولاً یک شیر برقی دانفوس نصب می‌شود تا فقط در زمان دستور کنترلر باز شود. برای حفاظت مدار، شیر اطمینان (Safety Valve) دانفوس روی گیرنده یا نقاط استراتژیک مدار نصب می‌گردد تا در صورت افزایش غیرمجاز فشار، از آسیب به تجهیزات اصلی یخساز صنعتی جلوگیری کند.

بهینه‌سازی عملیاتی

جریان مبرد به طور یکنواخت در سراسر سیستم حرکت می‌کند و هیچ منطقه مرده (dead zone) وجود ندارد؛ این موضوع موجب تولید یخ شفاف بدون حباب در یخسازهای قالبی می‌شود. همچنین، با تزریق گاز داغ، عمر کمپرسور تا ۵۰ درصد افزایش می‌یابد و با توجه به هزینه تعویض و سرویس کمپرسور در یک دستگاه یخ ساز صنعتی بزرگ، تأثیر مستقیم بر کاهش هزینه کل مالکیت در کنار قیمت دستگاه یخ ساز صنعتی دارد. فیلتراسیون UV و کنترل سختی آب به صورت یکپارچه در سیستم گنجانده شده است که منجر به کیفیت یخ بالاتر و کاهش رسوب می‌شود.

شیرآلات سیستم برودت دانفوس در یخساز

در یک دستگاه یخ ساز صنعتی و مخصوصاً دستگاه یخ ساز قالبی، شیرآلات برودتی نقش اصلی در کنترل جریان مبرد، ایمنی و پایداری عملکرد سیستم تبرید دارند و انتخاب برند دانفوس به ‌معنای استفاده از قطعاتی با کیفیت ساخت بالا و طول عمر زیاد است. شیرهای برقی، دستی، انبساطی و ایمنی دانفوس برای کار در فشار و دمای بالای سیستم‌های برودتی صنعتی طراحی شده‌اند و با اغلب مبردهای رایج سازگار هستند.​

انواع شیرهای دانفوس مورد استفاده

در یک یخساز صنعتی معمولاً از ترکیبی از شیر برقی دانفوس برای قطع و وصل خودکار جریان مبرد در خط مایع و گاز داغ، شیر دستی (Stop Valve) برای ایزوله کردن بخش‌های مختلف مدار، و شیر انبساط/تنظیم برای کنترل دبی و فشار مبرد ورودی به اواپراتور استفاده می‌شود. این شیرآلات در سری ‌های مختلف برای مبردهای فریونی و آمونیاکی ساخته شده‌اند، فشارهای کاری تا حدود ۴۰–۵۲ بار و بازه دمایی بسیار گسترده را پوشش می‌دهند که آن‌ها را برای شرایط سخت کاری یخساز قالبی مناسب می‌کند.​

مزایای استفاده از شیرالات دانفوس در یخساز قالبی

استفاده از شیرآلات دانفوس در دستگاه یخ ساز قالبی باعث می‌شود. کنترل فشار، دبی و مسیر مبرد با دقت بالاتری انجام شود و در نتیجه دمای برین و اواپراتور پایدارتر بماند. زمان انجماد یخ کاهش یابد و مصرف انرژی کمتر شود. علاوه بر این، شیرهای ایمنی و اطمینان دانفوس با عملکرد مطمئن در برابر اضافه ‌فشار از تجهیزات گران ‌قیمتی مانند کمپرسور و اواپراتور محافظت می‌کنند. و ریسک خرابی‌های پرهزینه در کل سیستم یخساز صنعتی را به حداقل می‌رسانند.

چیدمان شیرآلات دانفوس در مدار برودتی یخساز قالبی

مسیر مایع و خط اصلی مبرد

در یک دستگاه یخ ساز قالبی، پس از خروج مبرد مایع از کندانسور و مخزن ذخیره، روی خط مایع ابتدا فیلتر درایر نصب می‌شود و بلافاصله بعد از آن شیر برقی دانفوس برای

قطع و وصل خودکار جریان مبرد توسط PLC یخساز قرار می‌گیرد. روی همین خط، یک شیر دستی دانفوس قبل و بعد از تجهیزات اصلی نصب می‌شود تا در زمان سرویس، بتوان بخش‌های مختلف مدار دستگاه یخ ساز صنعتی را ایزوله کرد.​

انعطاف‌پذیری سفارشی

دستگاه قابلیت تنظیم هندسه‌های مختلف با استفاده از جوشکاری CNC را دارد و برای ظرفیت‌های بین ۲.۵ تا ۲۰ تن مناسب است. همچنین می‌توان سطح آن را صیقلی یا براش شده ساخت تا برای صنایع غذایی و صنعتی مناسب باشد، بنابراین امکان طراحی یخسازهای قالبی متنوع با رنج قیمتی مختلف و هماهنگ با قیمت دستگاه یخ ساز قالبی موردنظر مشتری فراهم می‌شود.

اوپراتور مسی در یخساز قالبی صنعتی

اوپراتور مسی یکی از اجزای کلیدی در سیستم‌های یخساز قالبی صنعتی است که به‌منظور بهبود فرآیند انتقال حرارت در سیستم‌های تبرید به‌کار می‌رود و هنوز در بسیاری از طرح‌های قدیمی‌تر دستگاه یخ ساز صنعتی استفاده می‌شود. مس به دلیل ویژگی‌های خاص خود، از جمله انتقال برودتی بالا ولی مقاومت کمتر در برابر خوردگی، انتخاب بسیاری از تولیدکننده‌ها برای استفاده در این دستگاه‌ها است، هرچند در مقایسه با پایلوپلیت استیل ۳۱۶ در تحلیل طول‌عمر و هزینه، روی قیمت دستگاه یخ ساز صنعتی در بلندمدت اثر متفاوتی می‌گذارد.

ویژگی‌های فنی اوپراتور مسی:

هدایت برودتی بالا:

مس به عنوان یکی از بهترین مواد برای انتقال برودت شناخته می‌شود. این ویژگی باعث می‌شود که اوپراتور مسی در سیستم یخساز قالبی قادر باشد برودت بالایی را از داخل دستگاه به‌طور مؤثر انتقال دهد و فرآیند تولید یخ با سرعت بالاتری انجام شود.

افزایش کارایی سیستم:

به دلیل هدایت برودتی سریع مس، دمای دستگاه به سرعت به میزان مناسب برای تولید یخ می‌رسد. این ویژگی موجب کاهش زمان خنک‌سازی و افزایش بهره‌وری دستگاه می‌شود، که در نهایت هزینه‌های انرژی را کاهش داده و برای کاربرانی که به‌دنبال گزینه اقتصادی‌تر در کنار قیمت دستگاه یخ ساز قالبی هستند جذاب است.

مقاومت در برابر خوردگی:

مس مقاومت متوسطی در برابر خوردگی (ولی در مقابل اواپراتور استیل ۳۱۶ پایلوپلیت تا ۸۰ درصد پایین‌تر است) و زنگ‌زدگی دارد، اما در انتقال دما سطح رسانای قابل توجهی را داراست و باعث انجماد و پایداری یخ در طولانی‌مدت می‌شود، به‌ویژه در شرایط رطوبتی و دمای پایین.

پایداری در دماهای پایین:

مس به‌طور طبیعی پایداری بالایی در دماهای پایین دارد، که این ویژگی برای سیستم‌های یخسازی که در دماهای بسیار پایین کار می‌کنند، حیاتی است و در طراحی بسیاری از مدل‌های سنتی یخ ساز صنعتی در نظر گرفته می‌شود.

مناسب برای سیستم‌های تبرید:

در یخسازهای قالبی صنعتی، لوله‌های مسی به‌عنوان جزء مهمی از سیستم تبرید عمل می‌کنند. این لوله‌ها مبرد را از یک بخش به بخش دیگر منتقل کرده و به فرآیند خنک‌سازی کمک می‌کنند و در عین حال روی هزینه ساخت و در نهایت قیمت دستگاه یخ ساز صنعتی تأثیر دارند، به‌خصوص وقتی حجم مبرد و طول لوله‌کشی زیاد باشد.

مقایسه علمی و کاربردی اواپراتور مسی و اواپراتور پایلو پیلت استیل ۳۱۶

اواپراتور یکی از اجزای حیاتی در سیستم‌های برودتی است که نقش اساسی در تبادل حرارت و کارایی کلی دستگاه یخ ساز صنعتی دارد. دو نوع رایج اواپراتور در صنایع برودتی، اواپراتور مسی و اواپراتور پایلو پیلت استیل ۳۱۶ هستند که هر کدام ویژگی‌ها، مزایا و محدودیت‌های خود را دارند و این مقایسه علمی به صورت کاربردی برای انتخاب بهینه در پروژه‌های یخساز قالبی و سایر تجهیزات برودتی، با درنظرگرفتن قیمت دستگاه یخ ساز قالبی و هزینه‌های طولانی‌مدت، ارائه می‌شود.

ساختار و اصول عملکرد

اواپراتور مسی: ساخته شده از لوله‌ها و کویل‌های مسی با ضخامت ۰.۸ تا ۱.۵ میلی‌متر که به شکل مارپیچ یا آرایش مثلثی نصب شده‌اند. مس به دلیل رسانایی برودتی بالا، انتقال برودت سریع و موثری را فراهم می‌کند و اواپراتور مسی در تماس مستقیم با مبرد جریان دارد و برای سیستم‌های برودتی متوسط تا کوچک و بعضاً مدل‌های ساده‌تر یخ ساز صنعتی مناسب است.

اواپراتور پایلو پیلت استیل ۳۱۶: شامل دو ورق استیل ۳۱۶ جوش‌خورده با فناوری لیزر است که کانال‌های مجزای جریان مبرد را با الگوی خاص (توربولنت) ایجاد می‌کند. این ساختار مدولار و صفحه‌ای باعث افزایش سطح تماس برودتی و بهبود انتقال حرارت می‌شود و در برابر خوردگی و فشار بالا مقاوم است، به همین دلیل در یخسازهای قالبی صنعتی و دستگاه یخ ساز صنعتی با ظرفیت بالا کاربرد گسترده‌ای دارد.

کارایی برودتی و راندمان انرژی

اواپراتور مسی: رسانایی برودتی مس حدود ۳۹۹ W/m·K است که انتقال حرارت مؤثری فراهم می‌کند، ولی به دلیل ساختار لوله‌ای و جریان کمتر نسبت به توربولنت، ضریب هدایت سرما کل سیستم در حدود ۲۰۰-۴۰۰ W/m²K می‌باشد. این سطح عملکرد برای بسیاری از سیستم‌های کوچک و متوسط مناسب است، اما در پروژه‌هایی که مصرف انرژی و قیمت دستگاه یخ ساز صنعتی در بلندمدت مهم است، ممکن است بهینه‌ترین گزینه نباشد.

اواپراتور پایلو پیلت استیل ۳۱۶: با طراحی کانال‌های توربولنت و سطح انتقال حرارت بیشتر. ضریب انتقال حرارت U به ۵۰۰-۸۰۰ W/m²K می‌رسد که سبب کاهش زمان انجماد و مصرف انرژی کمپرسور تا ۲۵-۳۰ درصد می‌شود. این کاهش مصرف انرژی، در یخسازهای قالبی با ظرفیت روزانه بالا، مستقیماً بر هزینه‌های جاری و تحلیل اقتصادی قیمت دستگاه یخ ساز قالبی اثر مثبت دارد.

دوام و مقاومت در برابر خوردگی

اواپراتور مسی: در شرایط عادی دوام قابل قبولی دارد. اما در محیط‌های خورنده مانند brine با کلرید بالا یا آب اسیدی به سرعت دچار خوردگی می‌شود. و ضخامت دیواره کاهش یافته، خطر نشتی افزایش می‌یابد. عمر مفید معمولاً ۵ تا ۸ سال است، که در یخسازهای قالبی در تماس دائم با آب‌نمک، روی هزینه تعویض و نگهداری دستگاه یخ ساز صنعتی اثر جدی می‌گذارد.

پایلو پیلت استیل ۳۱۶: ضدخوردگی بسیار قوی به دلیل جنس استیل ۳۱۶ با مولیبدن (۲-۳ درصد) که مقاومت در برابر کلرید و اکسیداسیون را بالا می‌برد. عمر مفید بیش از ۲۰ سال و مقاومت در ب

رابر فشار ۵۰ بار و دمای -۱۵ تا +۸۰ درجه را فراهم می‌کند. این دوام بالا، توجیه استفاده از آن را در پروژه‌هایی که قیمت دستگاه یخ ساز صنعتی اولیه بالاتر است ولی هزینه چرخه عمر پایین‌تر می‌خواهند، تقویت می‌کند.

فضای اشغالی و طراحی نصب

مسی: ساختار لوله‌ای باعث اشغال فضای بیشتر و وزن بیشتر می‌شود و برای ظرفیت‌های بزرگ، نیاز به فضای زیادی دارد، به‌خصوص در اتاقک‌های

کوچک یا زمانی که کنار چند یخ ساز صنعتی دیگر نصب می‌شود.

>پایلو پیلت: طراحی صفحه‌ای و مدولار، فضای کمتری اشغال کرده، نصب آسان و قابلیت ترکیب با دیواره وان را دارد و حجم مبرد مصرفی را تا ۵۰ درصد کاهش می‌دهد؛ این موضوع علاوه بر صرفه‌جویی در مبرد، در طراحی فشرده یخسازهای قالبی و هماهنگی با قیمت دستگاه یخ ساز قالبی مدنظر کارفرما اهمیت زیادی دارد.

هزینه و نگهداری

مسی: هزینه اولیه بالاتر به دلیل قیمت مس، ولی تعمیر و نگهداری آن ساده‌تر و با جوشکاری متداول قابل انجام است. در عین حال، به‌دلیل حساسیت به رسوب‌گذاری و خوردگی در محیط‌های نمکی، در بسیاری از موارد باید اواپراتور تعویض شود و به مراقبت‌های دوره‌ای بیشتری نسبت به یک دستگاه یخ ساز صنعتی مجهز به پایلوپلیت نیاز دارد.

پایلو پیلت: هزینه اولیه نسبت به عملکرد و طول‌عمر، رقابتی و در عمل پایین‌تر از هزینه چرخه عمر سیستم‌های مسی است؛ عمر طولانی‌تر و نگهداری کمتر به دلیل مقاومت بالاتر در برابر خوردگی دارد. تعمیرات تخصصی‌تر است، اما معمولاً نیاز به تعویض کل صفحه نیست و با اسیدشویی مدار اواپراتور طی سالیان متوالی کارکرد مفیدی خواهد داشت که در محاسبه نهایی قیمت دستگاه یخ ساز صنعتی و هزینه مالکیت، عدد به‌صرفه‌تری ایجاد می‌کند.

کاربردهای صنعتی و توصیه ‌ها

برای سیستم‌های برودتی کوچک تا متوسط با بودجه محدود و شرایط کمتر خورنده، اواپراتور مسی گزینه مطمئن و کارآمدی است و می‌تواند در برخی مدل‌های اقتصادی‌تر یخ ساز صنعتی استفاده شود.

>برای پروژه‌های بزرگ صنعتی، شرایط خورنده بالا، نیاز به فضای کمتر و کارایی و سطح تبرید بیشتر، اواپراتور پایلو پیلت استیل ۳۱۶ بهترین انتخاب است که در یخسازهای قالبی با ظرفیت بالای ۲ تا ۳۰ تن روزانه و محیط‌های مرطوب به خوبی عمل می‌کند و با وجود تأثیر اولیه روی قیمت دستگاه یخ ساز قالبی، در طول عمر پروژه صرفه‌جویی چشمگیری ایجاد می‌کند.

اکسپنشن اکولایزر‌دار دانفوس در یخساز قالبی

وظیفه و محل استفاده

اکسپنشن اکولایزر‌دار دانفوس نوعی شیر انبساط ترموستاتیک است که با داشتن خط اکولایزر خارجی، فشار واقعی خروجی اواپراتور را حس کرده و سوپرهیت را بسیار دقیق‌تر تنظیم می‌کند. در یک دستگاه یخ ساز قالبی که اواپراتور پایلوپلیت یا کویل‌ طولانی دارد، استفاده از این شیر باعث می‌شود توزیع مبرد یکنواخت‌تر، دمای برین پایدارتر و سیکل انجماد در کل طول اواپراتور یکدست‌تر شود.​

مزایای فنی در مدار برودت

در یخساز صنعتی با تغییرات بار و دمای محیط، اکولایزر خارجی به اکسپنشن دانفوس کمک می‌کند افت فشار داخل اواپراتور جبران شده و از برگشت مایع به کمپرسور جلوگیری شود. این دقت در کنترل سوپرهیت، هم راندمان تبرید دستگاه یخ ساز قالبی را بالا می‌برد و هم طول‌عمر کمپرسور، اواپراتور و سایر تجهیزات مدار را افزایش می‌دهد.

تابلو برق PLC: مزایا و معایب استفاده در یخساز قالبی

تابلو برق PLC یک سیستم کنترل صنعتی پیشرفته است که در یخسازهای قالبی برای مدیریت دقیق فرآیندهای انجماد و تولید یخ به کار می‌رود. این سیستم کنترل اتوماتیک، مصرف انرژی را کاهش داده و بهره‌وری را تا ۳۰ درصد افزایش می‌دهد.

مزایای استفاده از PLC:

نقش تابلو برق PLC  در یک دستگاه یخ ساز قالبی همانند مغز انسان میباشد که بر کنترل دقیق به تمامی اجزای الکترونیکی و مکانیکی میزان فشار و دما و عملکرد آنها نظارت می کند که توسط نمایشگر HMI اپراتور بر آنها نظارت می کند.

کنترل دقیق و realtime: امکان کنترل دما، فشار مبرد و زمان سیکل انجماد با دقت بالا.

انعطاف‌پذیری برنامه‌ریزی: تغییرات مطابق با شرایط اقلیمی مختلف.

کاهش مصرف انرژی: بهینه‌سازی مصرف انرژی کمپرسور و کاهش هزینه‌های عملیاتی.

نظارت به کمرسور : کنترل دقیق بر فشار روغن و دمای کمپرسورها

کندانسور : نظارت دقیق بر دو فن و دمای روغن سیال در مدار کندانسور

معایب:

هزینه اولیه بالا:  تابلو PLC گران‌تر از تابلوهای الکترومکانیکی است.

پیچیدگی برنامه‌ریزی: نیاز به مهندس متخصص برای کدنویسی و تنظیمات.

تابلو برق مکانیکی برند LS و Hyundai

تابلو برق مکانیکی یکی از اجزای کلیدی در سیستم‌های توزیع برق و کنترل صنعتی است که در صنایع مختلف برای کلیدزنی، حفاظت و کنترل بار به کار می‌رود و نقش مهمی در عملکرد ایمن و پایدار “دستگاه یخ ساز صنعتی” و یخسازهای قالبی دارد. برندهای LS و Hyundai دو تولیدکننده پیشرو در تجهیزات تابلو برق مکانیکی هستند که در بازار ایران و جهان شناخته شده‌اند و در بسیاری از پروژه‌های مرتبط با “یخ ساز صنعتی” نیز به‌طور گسترده استفاده می‌شوند.

مشخصات و مزایای تابلو برق مکانیکی LS

شرکت LS Electric کره جنوبی (پیش‌تر به نام LG Industrial Systems) محصولات متنوعی از جمله کلیدهای اتوماتیک، کلیدهای محافظ موتور (MPCB) و کنتاکتورها را با کیفیت بالا و دوام مکانیکی ارائه می‌دهد که برای کنترل و حفاظت خطوط تغذیه “دستگاه یخ ساز صنعتی” و یخسازهای قالبی بسیار مناسب هستند. تابلوهای برق LS دارای مقاومت مکانیکی قابل قبول، راندمان بالای عبور جریان و قابلیت تحمل حداکثر جریان تا ۱۶۰۰ آمپر هستند که این ویژگی‌ها در کنار هزینه‌های مالکیت، در برآورد نهایی “قیمت دستگاه یخ ساز صنعتی” و هزینه زیرساخت برق تأثیرگذار است.

مزایای تابلوهای برق LS:

قیمت مناسب نسبت به کیفیت: این تجهیزات با کیفیت بالا و قیمت مناسب ارائه می‌شوند و به بهینه شدن ترکیب هزینه تابلو و “قیمت دستگاه یخ ساز قالبی” یا سایر تجهیزات متصل کمک می‌کنند.

نصب و راه‌اندازی ساده: فرآیند نصب و راه‌اندازی تابلوهای LS ساده است و این موضوع زمان راه‌اندازی سیستم‌های برودتی و خطوط شامل “یخ ساز صنعتی” را کاهش می‌دهد.

پشتیبانی گسترده: این تجهیزات به راحتی در ایران پشتیبانی می‌شوند و در صنایع نفت، گاز، معدن و تولیدی و همچنین در پروژه‌های برودتی و خطوط تولید یخ مورد استفاده قرار می‌گیرند که برای خریداران “دستگاه یخ ساز صنعتی” از نظر خدمات پس از فروش مزیت مهمی محسوب می‌شود.

ویژگی‌ها و مزایای تابلو برق مکانیکی Hyundai

شرکت Hyundai Electric یکی از بزرگ‌ترین تولیدکنندگان تجهیزات برق صنعتی است که تابلوهای مکانیکی و کلیدهای اتوماتیک این شرکت با فناوری‌های پیشرفته تولید می‌شوند و در بسیاری از پروژه‌های صنعتی و تأسیسات دارای “یخ ساز صنعتی” کاربرد دارند.

مزایای تابلو برق مکانیکی هیوندای:

دوام مکانیکی بالا: قدرت تحمل بار زیاد و طراحی فشرده برای فضاهای محدود، که برای اتاق‌های برق کوچک در کنار یخسازهای قالبی و سایر تجهیزات برودتی یک مزیت عملی است.

سیستم‌های حفاظتی کامل: دارای سیستم‌های حفاظتی (محافظ تابلو) بیمتال، کنترل بار و فیوز محافظ جان هستند که امنیت یک تابلو برق استاندارد را تأمین می‌کنند و از آسیب دیدن موتور، کمپرسور و تجهیزات اصلی “دستگاه یخ ساز صنعتی” جلوگیری می‌کنند.

مقاومت در برابر لرزش: تابلو برق‌های مونتاژ شده توسط شرکت انعکاس دارای IP55 بوده و برای جلوگیری از لرزش با سیستم‌های دمپینگ نصب می‌شوند، که آنها را برای استفاده در شرایط صنعتی سخت و نصب در کنار یخسازهای قالبی و سایر تجهیزات سنگین مناسب می‌سازد.

معایب تابلو برق مکانیکی LS و Hyundai

نوسانات شدید برق: هر قطعه الکترونیکی در مقابل نوسان به مشکل می‌خورد؛ در تابلو برق‌های این شرکت‌ها از فیوز محافظ ولتاژ استفاده می‌شود تا از آسیب به تابلو برق در مقابل نوسانات برق جلوگیری شود، اما در پروژه‌هایی که “قیمت دستگاه یخ ساز صنعتی” و تجهیزات جانبی بالاست، همچنان طراحی صحیح شبکه برق بسیار حیاتی است.

نبود امکانات پیشرفته برنامه‌ریزی: برخلاف تابلوهای PLC، این تابلوها قابلیت‌های برنامه‌ریزی و انعطاف‌پذیری کمتری دارند و برای کاربرانی که می‌خواهند روی سیکل‌های کاری “دستگاه یخ ساز صنعتی” و یخسازهای قالبی برنامه‌ریزی عمیق انجام دهند، محدودیت‌هایی ایجاد می‌کند.

نیاز به اپراتور: به علت مکانیکی بودن تابلو برق در “دستگاه یخ ساز صنعتی” در هر مجموعه‌ای نیاز به برقکار صنعتی برای نظارت بر دستگاه مورد نیاز است که باید در کنار هزینه‌های بهره‌برداری و برآورد کلی “قیمت دستگاه یخ ساز قالبی” و سایر تجهیزات در نظر گرفته شود.

پرکن اتوماتیک در یخساز قالبی

پرکن اتوماتیک ثقلی یکی از تجهیزات جانبی مهم در یخسازهای قالبی صنعتی است که وظیفه پر کردن قالب‌های یخ با آب بهداشتی را به صورت کاملاً یکنواخت و با حجم مشخص بر عهده دارد. این سیستم در کنار دستگاه یخ ساز قالبی باعث می‌شود ظرفیت نامی یک یخساز صنعتی به‌صورت واقعی و بدون اتلاف دستی محقق شود.​

ساختار و عملکرد پرکن اتوماتیک

پرکن قالب یخ اتوماتیک معمولاً از پمپ مخصوص، سیستم توزیع آب با نازل‌های قابل تنظیم، حسگر سطح آب و کنترلر PLC تشکیل شده است. این سیستم اجازه می‌دهد تا آب با فشار مناسب و به صورت دقیق به هر قالب تزریق شود تا پر شدن کامل و یکنواخت فراهم گردد. همچنین با سنسورهایی که سطح آب قالب‌ها را کنترل می‌کنند، از پر شدن اضافه یا کم جلوگیری می‌شود. ترکیب این پرکن با چپ‌کن و جرثقیل، یک خط تمام‌اتومات برای دستگاه یخساز قالبی ایجاد می‌کند که خطای انسانی را به حداقل می‌رساند.​

مزایای استفاده از پرکن اتوماتیک

افزایش بهره‌ وری:

سرعت پر شدن قالب‌ها تا چندین برابر افزایش می‌یابد و ظرفیت تولید در شیفت کاری به طور محسوسی بالا می‌رود.

کاهش خطاهای انسانی:

کنترل دقیق حجم آب تزریق شده باعث می‌شود اندازه قالب‌ها همیشه ثابت و استاندارد باشد، جلوگیری از آلودگی و همچنین ریسک پر شدن ناقص قالب یا سرریز کاهش می‌یابد.

یکنواختی تولید:

آبدهی دقیق و کنترل شده به کیفیت تولید و یخ‌های شفاف و یکدست کمک می‌کند.

هماهنگی با سیستم‌های دیگر:

دستگاه پرکن اتوماتیک معمولاً با سیستم چپ‌کن، PLC و حسگرهای سطح آب و دما هماهنگ شده و به صورت منسجم عملیات تولید یخ را کنترل می‌کند. این مزایا برای کارفرمایانی که قصد سرمایه‌گذاری روی چند دستگاه یخ ساز قالبی در یک سالن تولید دارند، در تحلیل ظرفیت واقعی و بهره‌وری بسیار تعیین‌کننده است.​

کاربردها و نکات فنی

این سیستم بیشتر برای تولید یخ قالبی در ظرفیت‌های ۲۰ تا ۶۰۰ قالب در روز به کار می‌رود و در یخسازهای قالبی بزرگ و نیمه‌صنعتی استفاده می‌شود. نکات اجرایی شامل تنظیم دما و فشار آب ورودی، تمیزی و فیلتر کردن آب، و تنظیم دوره‌های CIP (شستشوی خودکار) برای جلوگیری از رسوب‌گذاری است. انتخاب پرکن با نازل‌های مقاوم در برابر خوردگی و جنس استیل ۳۰۴ یا ۳۱۶ کیفیت و عمر دستگاه را تضمین می‌کند. رعایت این نکات باعث می‌شود یخساز قالبی در طولانی‌مدت با حداقل توقف و بیشترین ظرفیت عملیاتی کار کند.

اهمیت وان استیل 304 در یخساز قالبی

در یخساز قالبی استفاده از وان استیل 304 به‌خاطر مقاومت در برابر خوردگی، بهداشت و دوام مکانیکی، انتخابی استاندارد و اقتصادی محسوب می‌شود و برای اغلب پروژه‌ها تا زمانی که شوری و خورندگی محیط خیلی شدید نباشد، کاملاً کافی است. به‌طور کلی استیل 304 برای تماس مداوم با آب و یخ و شوینده‌های معمول، تعادل خوبی بین قیمت، طول‌عمر و ایمنی غذایی فراهم می‌کند.​

چرا استیل 304 برای وان یخساز مناسب است

مقاومت بالا در برابر خوردگی و زنگ‌زدگی استیل 304 با دارا بودن حدود ۱۸–۲۰٪ کروم و ۸–۱۰٫۵٪ نیکل، لایه اکسیدی پایداری روی سطح ایجاد می‌کند که در تماس مداوم با آب، رطوبت و آب‌نمک، نرخ زنگ‌زدگی را به‌شدت کاهش می‌دهد و برای وان دستگاه یخساز قالبی گزینه‌ای مطمئن می‌شود. همین ویژگی باعث می‌شود وان حتی در کارکرد شبانه‌روزی، دوام بالایی داشته و نشتی یا سوراخ‌شدن زودهنگام رخ ندهد.​

بهداشت و قابلیت شست‌وشوی آسان

سطح صاف و غیرمتخلخل استیل 304 مانع نفوذ آلودگی و رشد باکتری روی سطح وان می‌شود و شست‌وشو با شوینده‌های ملایم را بسیار ساده می‌کند. برای تولید یخ، این موضوع اهمیت زیادی دارد چون تماس مداوم آب و آب‌نمک با وان در یخساز صنعتی در صورت زنگ‌زدگی یا آلودگی می‌تواند کیفیت و سلامت یخ را کاهش دهد.​

دوام و استحکام مکانیکی مناسب

استیل 304 برای شرایط معمول صنعتی از نظر تحمل وزن آب، ضربه، پر و خالی شدن پیوسته و جابه‌جایی دستگاه، استحکام کافی دارد و برای وان یخساز انتخابی قابل اعتماد است. این یعنی در استفاده طولانی‌مدت، شکل وان حفظ شده و دچار تغییر فرم شدید یا شکست در نقاط حساس نمی‌شود.​

قابلیت جوشکاری و شکل‌دهی مناسب

استیل 304 به‌خوبی خم، برش و جوش داده می‌شود و برای ساخت وان‌های فرم‌دار، گوشه‌های ۹۰ درجه و اتصالات طولی و عرضی، فرآیند تولید را ساده و مطمئن می‌کند. در ساخت وان دستگاه یخ ساز قالبی این ویژگی باعث می‌شود بتوان با پرس‌برک و جوش مناسب، وان یکپارچه و کم‌درز ساخت.​

مقرون‌به‌صرفه‌تر از گریدهای تخصصی‌تر در محیط‌های عادی

در محیط‌هایی که غلظت نمک، کلرید یا مواد خورنده خیلی بالا نیست، استیل 304 نسبت به استیل 316 هزینه کمتری دارد و برای کاربرد عمومی یخسازی انتخاب اقتصادی‌تری است. بنابراین در بسیاری از کاربری‌های معمول، استیل 304 بهترین نسبت هزینه به کارایی را برای وان یخساز قالبی فراهم می‌کند.​

محدودیت‌ها و نکاتی که باید در نظر گرفت

در محیط‌های با کلرید زیاد، آب بسیار شور یا استفاده از اسیدها و شوینده‌های تهاجمی. استیل 304 نسبت به 316 مقاومت کمتری دارد و ممکن است در بلندمدت دچار خوردگی موضعی (پیتینگ) شود. همچنین در طراحی باید ضخامت ورق و کیفیت جوش استاندارد انتخاب شود. چون ورق خیلی نازک یا جوش ضعیف حتی با استیل مناسب هم عمر وان را کم می‌کند.​

قالب‌ های یخساز با استیل 304

چرا استنلس استیل 304 برای قالب یخ مناسب است؟ به‌دلیل Food‑grade بودن استیل 304، سطح قالب‌ها صاف، قابل شست‌وشو و مقاوم در برابر خوردگی است و در تماس مستقیم با آب و یخ، طعم، بو یا ماده مضر به محصول منتقل نمی‌کند. این موضوع برای تولید یخ خوراکی و یخ مورد استفاده در صنایع غذایی با استفاده از یخساز قالبی بسیار حیاتی است.​

دوام و مقاومت مکانیکی

قالب‌های استیل 304 توان تحمل ضربه، تنش حرارتی و سیکل‌های مکرر انجماد و تخلیه را دارند و در سیستم‌هایی که چپ‌کن اتوماتیک بلوک‌های یخ را تخلیه می‌کند، کمتر آسیب می‌بینند. این دوام بالا در کنار وان استیل 304، عمر مفید دستگاه یخساز قالبی را افزایش می‌دهد.​

مقاومت در برابر خوردگی و زنگ‌زدگی

در مقایسه با ورق گالوانیزه یا فولاد ساده، استیل 304 در تماس طولانی با رطوبت، یخ و آب‌نمک بسیار دیرتر زنگ می‌زند و پوسته‌پوسته نمی‌شود. برای کار مداوم در حوضچه آب‌نمک یخساز قالبی، این مقاومت، ریسک سوراخ‌شدن و نشتی قالب‌ها را به‌طور چشمگیری کاهش می‌دهد.​

قابلیت طراحی و ساخت دقیق قالب

ورق استیل 304 را می‌توان با دقت بالا خم و جوش داد تا قالب‌هایی با ضخامت حدود ۱٫۲۵ تا ۲ میلی‌متر برای کار صنعتی ساخته شود. این دقت، ابعاد دقیق و سطح داخلی مناسب را تضمین می‌کند تا یخ‌ها هم‌ابعاد، منظم و به‌راحتی از قالب جدا شوند.​

مشخصات فنی معمول برای قالب‌های استیل 304 در یخساز قالبی

ضخامت ورق در کاربرد صنعتی معمولاً بین ۱٫۲۵ تا ۲ میلی‌متر انتخاب می‌شود تا تعادل بین وزن، استحکام و انتقال حرارت حفظ شود. وزن بلوک‌های یخ، بسته به طراحی یخساز صنعتی و نیاز کاربر، معمولاً در بازه ۸ تا ۲۵ کیلوگرم قرار می‌گیرد.​

طراحی قالب

طراحی باید طوری باشد که تخلیه یخ به‌صورت خودکار (مثلاً با شوک حرارتی و چپ‌کن اتوماتیک) بدون گیرکردن و بدون آسیب به قالب انجام شود. در یخساز قالبی انعکاس، استفاده از این نوع طراحی کمک می‌کند بلوک‌ها سریع و تمیز جدا شده و قالب برای سیکل بعدی آماده بماند.​

مزایا کاربردی برای کاربر یا خریدار

قالب استیل 304 یخ‌هایی شفاف، بدون بو و مناسب مصرف خوراکی تولید می‌کند و برای رستوران‌ها، صنایع غذایی و بسته‌بندی، گزینه‌ای مطمئن است. دوام و مقاومت بالا در برابر زنگ‌زدگی به معنای هزینه نگهداری کمتر و کاهش توقف دستگاه در طول عمر دستگاه یخ ساز قالبی است.​

نکات مهم و محدودیت‌های احتمالی

اگر آب ورودی یا محیط، شوری و خورندگی بسیار بالایی داشته باشد، در بلندمدت استیل 304 ممکن است کافی نباشد و استیل 316 انتخاب بهتری خواهد بود. همچنین رعایت ضخامت مناسب ورق و جوش استاندارد، برای جلوگیری از ترک، نشتی و کاهش عمر قالب‌ها در کارکرد مداوم ضروری است.​

وان یخساز قالبی

وان یخساز قالبی یکی از اجزای اساسی در دستگاه‌های یخساز صنعتی است که برای تولید یخ‌های قالبی استفاده می‌شود. این وان در قلب یک یخساز قالبی نقش مخزن اصلی برین و محل استقرار قالب‌ها را دارد و مستقیماً روی عملکرد و عمر مفید دستگاه یخ ساز قالبی اثر می‌گذارد.​

این وان‌ها معمولاً از جنس استیل ضدزنگ (استیل 304) یا گالوانیزه ساخته می‌شوند و طراحی آن‌ها به‌گونه‌ای است که بتوانند در تماس طولانی‌مدت با آب و دمای پایین عملکرد بهینه داشته باشند. وان یخساز قالبی به‌طور کلی محفظه‌ای است که در آن قالب‌های یخ به‌شکل بلوک‌هایی منظم و با ابعاد مشخص تولید می‌شوند. این ساختار در تمامی مدل‌های حرفه‌ای دستگاه یخساز قالبی رعایت می‌شود.​

نحوه عملکرد

در یخسازهای قالبی، آب نمک در داخل قالب‌هایی که در وان قرار دارند، ریخته می‌شود. سپس این قالب‌ها در معرض سرمای شدید (توسط مبرد یا سیستم سرمایشی) قرار می‌گیرند و یخ‌ها به شکل بلوک‌های یکنواخت شکل می‌گیرند. بعد از انجماد کامل، قالب‌ها به‌راحتی از وان خارج شده و یخ‌های تولیدشده برای استفاده یا بسته‌بندی آماده می‌شوند. این چرخه در هر یخساز صنعتی قالبی، ده‌ها یا صدها بار در روز تکرار می‌شود.​

ویژگی‌ها و مزایای وان یخساز قالبی

مقاومت بالا در برابر خوردگی و زنگ‌زدگی

وان یخساز قالبی معمولاً از جنس استیل ضدزنگ یا گالوانیزه ساخته می‌شود. این مواد مقاوم در برابر خوردگی و زنگ‌زدگی هستند و می‌توانند در معرض رطوبت و دماهای پایین عملکرد پایداری داشته باشند. بنابراین، این وان‌ها برای استفاده مداوم در تولید یخ بسیار مناسب هستند. انتخاب این متریال، ریسک توقف دستگاه یخ ساز قالبی به‌دلیل سوراخ‌شدن وان را کاهش می‌دهد.​

ساختار مقاوم و استحکام بالا

جنس استیل یا گالوانیزه استفاده‌ شده در وان‌ها، باعث می‌شود که این دستگاه‌ها در برابر فشار و تغییرات دمایی مقاوم باشند. این ویژگی باعث می‌شود که وان‌های یخساز قالبی با طول عمر بالا و عملکرد پایدار، حتی در شرایط صنعتی سخت به‌خوبی کار کنند. این استحکام برای خطوطی که چند یخساز قالبی در یک سالن دارند، اهمیت ویژه‌ای دارد.​

طراحی مناسب برای تخلیه یخ

طراحی وان‌های یخساز به‌گونه‌ای است که فرآیند تخلیه یخ به صورت مکانیزه انجام گیرد و بدون نیاز به فشار یا آسیب به قالب‌ها انجام می‌شود. این ویژگی برای تسریع فرآیند تولید یخ و کاهش هزینه‌های کارگری اهمیت زیادی دارد. در بسیاری از مدل‌ها، وان با چپ‌کن اتوماتیک و جرثقیل، یک خط تمام‌اتومات دستگاه یخساز قالبی را شکل می‌دهد.​

کارایی بالا در تولید یخ‌های منظم و یکنواخت

قالب‌های داخل وان به‌صورت استاندارد طراحی می‌شوند و یخ‌های قالبی با ابعاد یکسان تولید می‌شوند. این یخ‌ها به‌طور یکنواخت برای استفاده در صنایع مختلف مناسب هستند. این یکنواختی یکی از شاخصه‌های مهم کیفیت در هر یخساز صنعتی قالبی است.​

مشخصات فنی وان یخساز قالبی

ضخامت ورق: معمولاً ضخامت ورق‌های مورد استفاده برای ساخت وان‌های یخساز قالبی بین 1.25 تا 2 میلی‌متر است. این ضخامت باعث استحکام و مقاومت بیشتر وان در برابر فشار و دماهای پایین می‌شود.
جنس قالب: استیل 304 یا گالوانیزه به‌عنوان مواد استاندارد برای ساخت قالب‌ها و بدنه وان استفاده می‌شود. این متریال‌ها به‌خوبی در برابر خوردگی و شرایط سخت مقاومت دارند.

مشخصات فنی وان یخ ساز قالبی

ابعاد قالب: بسته به طراحی دستگاه، ابعاد قالب‌ها و وان‌ها ممکن است متفاوت باشد. در یخسازهای صنعتی معمولاً قالب‌هایی با ابعاد مشخص تولید می‌شود که برای تولید یخ‌های استاندارد با حجم‌های مختلف مناسب است.
ظرفیت وان: ظرفیت وان یخساز معمولاً به تعداد قالب‌ها و ابعاد آنها بستگی دارد. این ظرفیت معمولاً در واحدهایی مانند تعداد کیلوگرم یخ تولیدی در هر سیکل یا تعداد قالب یخ در هر سیکل اندازه‌گیری می‌شود. این پارامترها در انتخاب مدل مناسب دستگاه یخ ساز قالبی برای هر پروژه تعیین‌کننده هستند.​

مزایای کاربردی برای کاربر یا خریدار

یخ‌های بهداشتی و بدون طعم اضافی: با استفاده از استیل ضدزنگ یا گالوانیزه، وان‌های یخساز قالبی قادرند یخ‌هایی تولید کنند که از نظر بهداشتی ایمن بوده و هیچ طعم یا بوی ناخوشایندی نخواهند داشت.

دوام بالا و مقاومت در برابر خوردگی: انتخاب مواد باکیفیت در ساخت وان، به‌ویژه استیل ضدزنگ یا گالوانیزه، باعث کاهش هزینه‌های تعمیر و نگهداری و افزایش عمر مفید دستگاه می‌شود.

طراحی دقیق و یخ‌های یکنواخت: طراحی دقیق قالب‌ها باعث می‌شود که یخ‌های تولیدی به‌طور یکنواخت و با ابعاد ثابت تولید شوند، که این امر برای صنایعی که نیاز به یخ‌های استاندارد دارند بسیار مهم است. این مزایا، دلیل اصلی انتخاب یخساز قالبی صنعتی در پروژه‌های حرفه‌ای است.​

نکات مهم و محدودیت‌های احتمالی

محیط‌های خورنده: وان یخساز در محیط‌ با شرایط خورنده (آب نمک) قرار می گیرد، که از جنس استیل 304 ساخته شده طبق سفارش مشتری قابلیت ساخت با گریدهای خاص‌تر استیل (مانند استیل 316) ممکن است برای مقاومت بیشتر در برابر خوردگی توصیه شوند.
کیفیت ورق و جوشکاری: ضخامت مناسب ورق و جوشکاری استاندارد در ساخت قالب‌ها و وان‌ها بسیار مهم است. استفاده از ورق نازک یا جوش بی‌کیفیت می‌تواند باعث کاهش عمر دستگاه و عملکرد ضعیف آن شود.
طراحی قالب و تخلیه یخ: طراحی قالب و روش تخلیه یخ باید به‌گونه‌ای باشد که یخ‌ها بدون فشار زیاد و آسیب به قالب جدا شوند. انتخاب طراحی مناسب در این زمینه می‌تواند تأثیر زیادی در تسریع فرآیند تولید یخ داشته باشد. رعایت این نکات، بهره‌وری و عمر مفید دستگاه یخساز قالبی را به حداکثر می‌رساند.​

عایق XPS دانسیته 4

عایق XPS دانسیته 4 در ساخت دستگاه یخ ساز قالبی نقش کلیدی در جلوگیری از اتلاف انرژی و ثابت نگه‌داشتن دمای برین و فضای اطراف وان دارد. به کمک این عایق، بخشی از سرمای تولیدشده توسط سیستم تبرید هدر نمی‌رود و راندمان کلی یخساز قالبی بالاتر می‌رود.​

ویژگی‌های فنی عایق XPS دانسیته 4

پانل‌های XPS با دانسیته 4 دارای ساختار سلول بسته، ضریب هدایت سرما پایین و مقاومت عالی در برابر رطوبت هستند که آن‌ها را برای استفاده در زیر وان، دور مخزن و بدنه دستگاه یخ ساز صنعتی بسیار مناسب می‌کند. این ویژگی‌ها باعث می‌شود تغییرات دمای محیط کمتر بر دمای برین اثر بگذارد و سیکل انجماد در یک یخساز صنعتی پایدارتر شود.​

محل نصب عایق در یخساز قالبی

در طراحی حرفه‌ای یک دستگاه یخ ساز قالبی، عایق XPS دانسیته 4 معمولاً در زیر وان، اطراف شاسی و دیواره‌های جانبی استفاده می‌شود تا پل ‌های برودتی و تعریق سطحی به حداقل برسد. این کار علاوه بر کاهش مصرف انرژی، از یخ‌زدگی ناخواسته روی بدنه و استهلاک زودهنگام سازه و رنگ جلوگیری می‌کند.​

مزایای اقتصادی برای خریدار

برای خریدارانی که به‌دنبال دستگاه یخ ساز صنعتی کم‌مصرف و با هزینه بهره‌برداری پایین هستند، نوع و دانسیته عایق مورد استفاده، به ‌خصوص XPS دانسیته 4، یکی از شاخص ‌های مهم هنگام مقایسه مدل‌های مختلف یخساز قالبی است. عایق‌کاری اصولی در کنار کمپرسور، اواپراتور و کندانسور مناسب، در مجموع بازگشت سرمایه سریع‌تر و طول عمر بالاتر دستگاه را تضمین می‌کند.

نکات مهم درباره هم‌زن (Agitator)

یخ ‌ساز قالبی صنعتی یکی از پرکاربردترین دستگاه‌ها در صنایع شیلات، کارگاه‌های تولید یخ، پروژه‌های عمرانی و صنایع غذایی است. در این دستگاه‌ها، کیفیت یخ، سرعت تولید و دوام سیستم به شدت وابسته به عملکرد دقیق هم‌زن یا Agitator می‌باشد. برند ماشین‌سازی انعکاس در طراحی یخ‌سازهای خود، نقش هم‌زن را به عنوان قلب سیستم براین (Brine) در نظر می‌گیرد؛ زیرا این قطعه مستقیماً بر راندمان انجماد و یکنواختی سردسازی قالب‌ها اثر می‌گذارد.

نقش کلیدی هم‌زن در یخ‌ساز قالبی صنعتی

هم‌زن وظیفه دارد محلول آب‌نمک سرد (براین) را در مخزن دستگاه به صورت یکنواخت به گردش درآورد. این گردش مداوم باعث می‌شود سردی براین در تمام نقاط مخزن یکنواخت باقی بماند و قالب‌ها همگی در شرایط یکسان سرد شوند. با توزیع یکنواخت برودت، عملکرد دستگاه پایدارتر شده و فرآیند یخ‌بستن قالب‌ها با سرعت بیشتری انجام می‌شود.

نتیجه این کار:

1. کاهش زمان یخ‌زدن قالب‌ها
2. پیشگیری از یخ‌زدگی نامتقارن و لایه‌لایه
3. بهبود کیفیت و استحکام یخ قالبی
4. کاهش فشار کاری روی کمپرسور و سیستم تبرید

در واقع، هم‌زن باعث می‌شود سردی تولیدشده در اواپراتور به صورت مؤثر و یکنواخت در حجم براین پخش شود و دستگاه یخ‌ساز قالبی بتواند با راندمان بالا کار کند.

وان آب گرم در یخ‌ ساز قالبی صنعتی

وان آب گرم یکی از اجزای حیاتی در دستگاه یخ‌ ساز قالبی صنعتی است و نقش آن دقیقاً بعد از پایان چرخه یخ‌زدن آغاز می‌شود. پس از اینکه قالب‌ها در مخزن براین به‌طور کامل یخ بستند، قالب استیل304 به دلیل چسبندگی یخ به جداره داخلی، به‌ صورت مستقیم قابل تخلیه نیست. در این مرحله قالب ها توسط جرثقیل اول داخل وان آب گرم شده و بعد باسیستم چپ کن اتوماتیک تخلیه میشوند.

وظیفه اصلی وان آب گرم چیست؟

وان آب گرم با استفاده از دمای کنترل‌شده، دو کار مهم را انجام می‌دهد:

آزادسازی آسان قالب‌ها از یخ

با قرار گرفتن قالب در وان، جداره فلزی آن کمی گرم می‌شود. این گرم‌شدگی باعث انبساط بسیار جزئی فلز و ذوب سطحی لایه نازک اطراف یخ می‌گردد. این فرآیند بدون آسیب رساندن به یخ، باعث می‌شود قالب:

• به‌راحتی از یخ جدا شود
• به نیروی دستی زیاد نیاز نداشته باشد
• شکل و ساختار یخ بدون ترک‌خوردگی حفظ شود

این مرحله اگر وجود نداشته باشد، احتمال شکستن قالب‌ها، ترک خوردن یخ یا آسیب دیدن لبه‌های قالب بسیار بالاست.

افزایش سرعت تخلیه و بهره‌وری دستگاه

در یخ‌ ساز قالبی صنعتی، هر دقیقه اهمیت دارد؛ چون چرخه کاری دستگاه منظم و تکرارشونده است.

استفاده از وان آب گرم:

• سرعت تخلیه یخ را افزایش می‌دهد
• باعث بالا رفتن تعداد دفعات برداشت یخ در شبانه‌روز می‌شود
• از وارد آمدن فشار اضافی به کارگر یا اپراتور جلوگیری می‌کند
• باعث کاهش توقف‌-زمان (Down Time) دستگاه می‌گردد

استفاده از دستگاه پرس برک در ساختار وان، قالب و جوشکاری یخساز قالبی

دستگاه پرس برک (Press Brake) دستگاه کلیدی در ساخت اجزای یخساز قالبی است. که با اعمال نیروی هیدرولیک یا مکانیکی دقیق (تا ۴۰۰ تن)، ورق‌های فلزی را برای وان (Brine Tank). قالب‌های یخ (۲۵-8 کیلویی) و ساختارهای جوشکاری‌شده خم می‌کند. بزرگترین مزیت استفاده از دستگاه پرس برک در یخ ساز صنعتی این است. که سطح جوشکاری روی استیل را کم کرده و هر قطعه فقط از یک زاویه جوشکاری می‌شود و در کم‌استهلاک بودن دستگاه یخ ساز صنعتی به مرور زمان نقش به‌سزایی دارد. موضوعی که در تحلیل قیمت دستگاه یخ ساز صنعتی در بلندمدت بسیار مهم است.

ساختار وان یخساز با پرس برک

وان یخساز قالبی (ابعاد استاندارد ۱۵×۱۵×۱۱۰ سانتی‌متر برای قالب ۲۵ کیلویی) از ورق استیل ۳۰۴/۳۱۶ با ضخامت ۱-۲ میلی‌متر ساخته می‌شود. پرس برک CNC با قالب V-shape و پانچ هیدرولیک، لبه‌های وان را با زاویه ۹۰ درجه خم کرده و کف مخزن را یکپارچه می‌سازد تا نشتی آب‌نمک (Brine) در دمای ۱۰- تا ۱۵- درجه سلسیوس جلوگیری شود و عملکرد هیدرولیکی و عایق‌بندی وان در یک دستگاه یخ ساز صنعتی حفظ گردد.

این فرآیند با کنترل دقیق و دقت بالا در خمکاری انجام می‌شود تا از تولید محصولات با کیفیت و پایدار اطمینان حاصل شده و هزینه‌های تعمیراتی در چرخه عمر و به‌صورت غیرمستقیم بر توجیه قیمت دستگاه یخ ساز قالبی اثر مثبت بگذارد.

تولید قالب یخ با پرس برک

قالب‌های یخ (Block Mold) از ورق گالوانیزه یا استیل با دیواره ۱-۲ میلی‌متر، با پرس برک خم شده و با شیارهای دقیق برای جداسازی یخ (تزریق بخار داغ) طراحی می‌شوند. این دقت در طراحی و خم‌کاری در نهایت به افزایش سرعت آزادسازی یخ و کاهش تنش مکانیکی روی قالب‌ها در حین کار یخ ساز صنعتی کمک می‌کند. و برای کاربرانی که به‌دنبال محصولی با کارکرد اقتصادی و طولانی‌مدت هستند. در کنار قیمت دستگاه یخ ساز صنعتی یک فاکتور مهم محسوب می‌شود.

جوشکاری ساختار از یک زاویه با پرس برک

در جوشکاری، پرس برک لبه‌های خم‌شده وان و قالب را از یک زاویه (۹۰ درجه) دقیق کرده تا جوش TIG/MIG (جریان ۱۰۰-۲۰۰ آمپر) بدون اعوجاج انجام شود. این روش ساختار شاسی را محکم کرده و لرزش کمپرسور (بیتزر ۱۰ الی ۱۲۰ اسب سری پلاس) را جذب می‌نماید. که استاندارد IP55 برای محیط مرطوب برودتی را تأمین می‌کند و در نتیجه پایداری عملکرد دستگاه یخ ساز صنعتی را در محیط‌های سخت تضمین می‌کند.

استفاده از این نوع طراحی و جوشکاری مهندسی‌شده در یخسازهای قالبی، ارزش سرمایه‌گذاری خریدار را نسبت به قیمت دستگاه یخ ساز قالبی افزایش می‌دهد.

جوشکاری با جوش لیزر تحت پوشش گاز آرگون با حرارت پایین

جوشکاری لیزری تحت پوشش گاز آرگون (Laser Welding with Argon Shielding) یک فرآیند پیشرفته است که با پرتو لیزر متمرکز و حرارت ورودی پایین، فلزات را ذوب کرده و با گاز بی‌اثر آرگون از اکسیداسیون حوضچه مذاب جلوگیری می‌کند.

مزایای کلیدی در کاربردهای صنعتی:

HAZ مینیمال و کیفیت بالا: ناحیه برودتی باریک (۰.۲ میلی‌متر) از تغییر ساختار کریستالی استیل جلوگیری کرده. و استحکام کششی جوش را به ۹۵ درصد فلز پایه می‌رساند. این ویژگی در وان و قالب‌های یخ یک دستگاه یخ ساز صنعتی باعث می‌شود. نقاط جوش در مجاورت آب‌نمک و سیکل‌های مداوم انجماد و ذوب، دوام بسیار بالاتری داشته باشند.

سرعت و بهره‌وری بالا: این روش ۴-۱۰ برابر سریع‌تر از جوشکاری TIG است و برای تولید قالب‌های یخ با کیفیت بالا مناسب است. سرعت بالای تولید، ظرفیت ساخت و مونتاژ یخساز قالبی را افزایش داده و امکان عرضه رقابتی‌تر از نظر زمان تحویل و در کنار آن مدیریت بهتر قیمت دستگاه یخ ساز صنعتی را فراهم می‌کند.

صرفه‌جویی انرژی و ایمنی: مصرف برق ۳۰-۵۰ درصد کمتر، بدون الکترود مصرفی و spatter کم.

معایب و چالش‌های فنی:

هزینه اولیه بالا:

دستگاه لیزر فیبر (۱۵۰۰ وات) حدود ۵۰۰ میلیون تومان گران‌تر از TIG سنتی است. این هزینه سرمایه‌گذاری اولیه در تجهیزات ممکن است. در ظاهر قیمت دستگاه یخ ساز قالبی نهایی را افزایش دهد. اما در طول زمان با کاهش خرابی و تعمیرات، می‌تواند جبران شود.

حساسیت به بازتاب:

فلزات براق ممکن است بازتاب بیشتری داشته باشند که نیاز به تنظیمات دقیق‌تر دارد.

محدودیت ضخامت:

برای ورق‌های بالای ۱۰ میلی‌متر، هیبرید لیزر-MIG لازم است.

جوشکاری آرگون با حرارت

جوشکاری آرگون با حرارت باعث تغییر آلیاژ در استیل شده و با مرور زمان اکسیداسون الیاژی باعث زنگ زدگی حتی استیل شده و به علت قرار گرفتن قالب ها در حوض چه نمک به مرور زمان قالب ها در نطقه جوشکاری زنگ زده و سوراخ می شوند و در جوشکاری لیزر با تحت پوشش گاز آرگون تغییر ساختار آلیاژی در استیل رخ نمیدهد و استحکام و کارایی بالایی طی سالیان متوالی خواهد داشت.

 این تفاوت رفتاری در مقابل خوردگی و اکسیداسیون در تماس مستقیم با آب‌نمک، یکی از دلایل اصلی استفاده از جوش لیزر در تولید وان و قالب‌های یخ در یخسازهای قالبی و دستگاه یخ ساز صنعتی است و می‌تواند به کاهش هزینه‌های تعویض قطعات در طول عمر دستگاه و مدیریت بهتر قیمت دستگاه یخ ساز صنعتی و قیمت دستگاه یخ ساز قالبی در نگاه بلندمدت کمک کند.

جرثقیل حمل قالب اتوماتیک ریموت‌دار در یخساز قالبی

جرثقیل حمل قالب اتوماتیک ریموت‌دار (Remote-Controlled Automatic Mold Handling Crane) یک سیستم بالابر صنعتی پیشرفته است. که برای جابه‌جایی ایمن و سریع قالب‌های یخ (۲۵ الی 8 کیلویی) در یخسازهای قالبی طراحی شده. با PLC یکپارچه و ریموت UHF (فرکانس ۴۳۳ مگاهرتز)، قالب‌ها را از وان brine به چپه‌کن منتقل کرده. و بهره‌وری تولید را تا ۵۰ درصد افزایش می‌دهد. این سیستم در خطوط مجهز به دستگاه یخ ساز قالبی با ظرفیت بالا. هم ایمنی اپراتورها را افزایش می‌دهد و هم سرعت جابه‌جایی قالب‌ها را در یک یخساز صنعتی به‌طور محسوس بالا می‌برد.​

مزایا

1. افزایش ایمنی کارکنان با حذف نیاز به حضور در محل بار و مسیر حرکتی جرثقیل
2. کاهش خطاهای انسانی و آسیب دیدگی قالب‌ها با کنترل دقیق و پایدار
3. بهبود بهره‌وری و سرعت تولید به علت کنترل راحت و سریع از راه دور
4. کاهش نیاز به نیروی اضافی جهت هدایت جرثقیل و بهینه‌سازی منابع انسانی
5. انعطاف‌پذیری اجرای عملیات حمل در فضاهای تنگ و شرایط دشوار کارگاهی

این مزایا در پروژه‌هایی که چند دستگاه یخساز قالبی به‌صورت هم‌زمان کار می‌کنند، نقش مهمی در کاهش هزینه‌های عملیاتی و توقف خط دارند.​

چپ کن اتوماتیک در یخساز قالبی

چپ کن اتوماتیک یا دستگاه وارونه‌کن اتوماتیک، بخشی حیاتی از سیستم‌های یخساز قالبی صنعتی است. که قالب‌های یخ (معمولاً ۲۵-8 کیلویی) را به طور خودکار از حالت اولیه انجماد به حالت تخلیه می‌چرخاند. این تجهیز، تخلیه یخ را از دستگاه یخ ساز قالبی بدون ضربه و آسیب انجام داده و برای خطوط پیوسته در یک یخساز صنعتی ضروری است.​

ساختار و عملکرد فنی

چپ‌کن اتوماتیک معمولاً از شاسی گالوانیزه مقاوم و بدنه (۳۰۴ یا ۳۱۶)، موتور الکتریکی (۱.۵-۵ کیلووات)، گیربکس دقیق و محرک خطی تشکیل شده است. سیستم کنترل آن با PLC و سنسور موقعیت Proximity کار می‌کند. فرمان چرخش قالب توسط ریموت کنترل یا حسگرهای اتوماتیک صادر شده و زاویه چرخش غالباً ۱۸۰ درجه است تا قالب کاملاً برعکس شود و یخ آزاد گردد. این هماهنگی بین چپ‌کن، جرثقیل و دستگاه یخساز قالبی باعث کاهش زمان تخلیه و یکنواختی بیشتر در خروج یخ می‌شود.​

توصیه ‌های کاربردی

چپ‌کن اتوماتیک برای خطوط تولید صنعتی یخ قالبی با ظرفیت ۲۰-۶۰۰ قالب روزانه پیشنهاد می‌شود. برندهای معتبر کنترل PLC با پنل HMI همراه با قطعات استیل ضد زنگ، دوام و کارایی بالا را تضمین می‌کنند. اتصال از پیش برنامه‌ریزی شده با جرثقیل و قالب های یخساز، عملکرد بدون وقفه را ممکن می‌سازد و به کاهش هزینه‌های نیروی انسانی و افزایش استاندارد ایمنی کمک می‌کند. این توصیه‌ها مخصوصاً برای کارخانه‌هایی است که چند یخساز قالبی را به‌صورت خطی در یک سالن برودتی مستقر کرده‌اند.​

جمع بندی دستگاه یخ ساز قالبی

در دنیای امروز، صنعتی که نیاز به سرعت، دقت، و کارایی بالای سیستم‌های یخسازی دارد. به دنبال تجهیزاتی است که علاوه بر عملکرد بی‌وقفه و کیفیت عالی، هزینه‌های عملیاتی را کاهش دهد. یکی از چالش‌های بزرگ برای صنعتگران مناطق جنوبی ایران، به ‌ویژه در زمینه یخسازی، بهینه‌سازی سیستم‌های سرمایشی و افزایش طول عمر دستگاه‌هاست. آیا می‌خواهید هزینه‌های انرژی را کاهش دهید، تولید یخ‌های شفاف و با کیفیت بالا داشته باشید و از عمر طولانی دستگاه‌های خود اطمینان حاصل کنید؟ آیا به دنبال انتخاب یک سیستم سرمایشی هستید که با شرایط سخت محیطی و دماهای بالا در مناطق جنوبی ایران سازگار باشد؟ این پرسش‌ها دقیقاً دغدغه خریداران یخساز صنعتی در اقلیم‌های گرم است.​

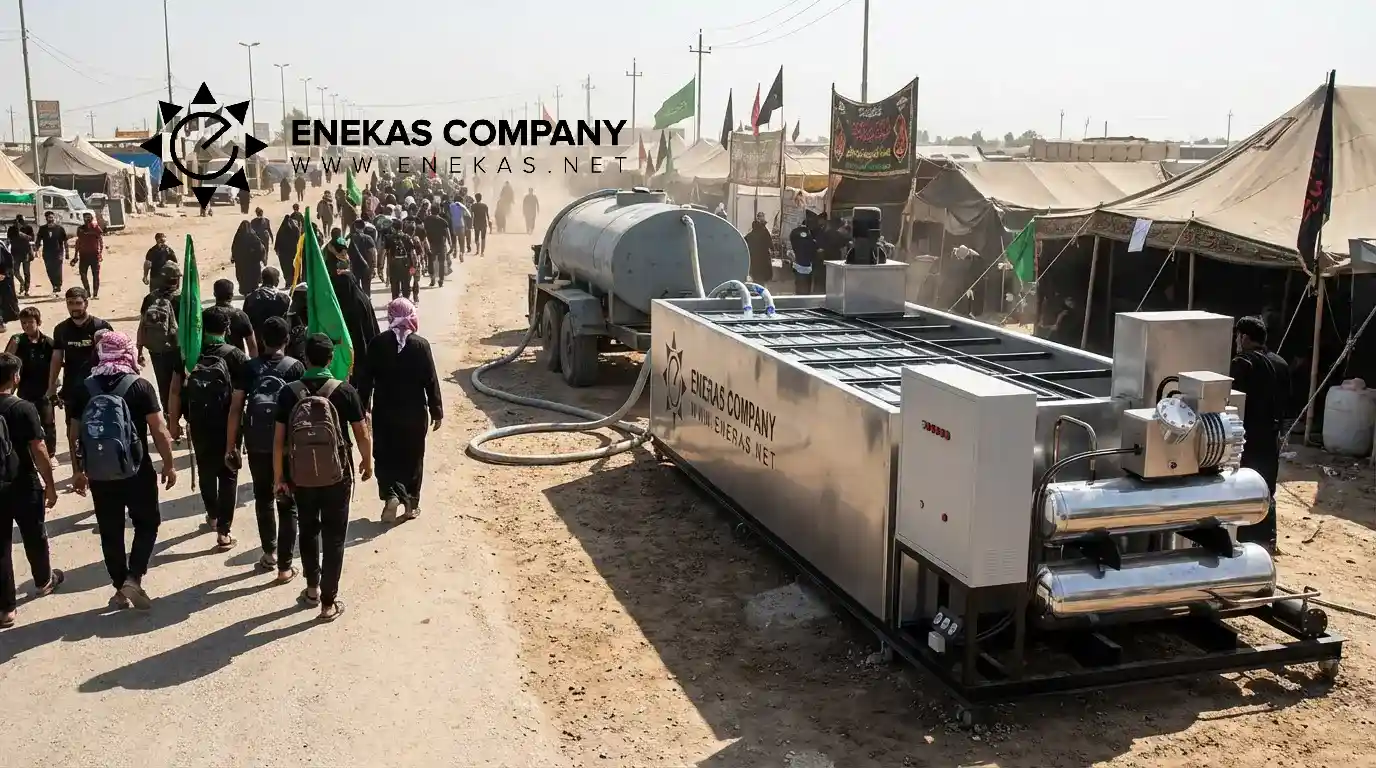

یخساز قالبی؛ همراه مطمئن شما در خدمت‌رسانی به زائران کربلا

در مسیر خدمت‌رسانی به زائران عزیز، به ویژه در ایام پرشور پیاده‌روی اربعین، تامین نیازهای اساسی مانند آب خنک و یخ اهمیت ویژه‌ای دارد. یخساز قالبی با ظرفیت ۴۰۰ قالب در ۲۴ ساعت، راهکاری ایده‌آل برای سازمان‌ها و نهادهایی است که قصد دارند در این مسیر، راحتی و رضایت زائران را تضمین کنند. این دستگاه با طراحی پیشرفته، عملکرد پایدار و ظرفیت بالا، امکان تولید یخ قالبی در حجم قابل توجه را فراهم می‌کند و از هر نظر، نیازهای مراکز خدمات‌رسانی و ایستگاه‌های صلواتی را پوشش می‌دهد.

یکی از نکات برجسته این یخساز، کیفیت بالای یخ تولیدی و دوام طولانی آن است. قالب‌های یخ به شکل منظم و یکدست تولید می‌شوند و امکان نگهداری طولانی‌تر را دارند. به همین دلیل، حتی در طول روزهای شلوغ و پر ازدحام، مراکز خدمت‌رسانی می‌توانند بدون نگرانی از کمبود یخ، به فعالیت خود ادامه دهند. سرعت عملکرد این دستگاه باعث می‌شود که با وجود حجم بالای تولید، مصرف انرژی بهینه باشد و نگرانی‌های مربوط به برق و منابع را کاهش دهد.

رضایت پدافند غیر عامل از دستگاه یخ ساز ۴۰قالبی

در همین زمینه، پدافند غیرعامل که در ایستگاه‌های خدمت‌رسانی اربعین از این دستگاه استفاده کرده‌اند، اظهار داشتند:

خرید این یخساز قالبی یکی از بهترین تصمیماتی بود که برای پیاده‌روی اربعین گرفتیم. ظرفیت بالای دستگاه و کیفیت عالی یخ‌ها باعث شد بتوانیم خدمات بسیار خوبی به زائران ارائه کنیم و رضایت آن‌ها را جلب کنیم. این دستگاه واقعاً همراهی مطمئن برای تیم‌های خدمت‌رسان است.

علاوه بر تولید یخ، سهولت استفاده و نگهداری این دستگاه نیز از ویژگی‌های مهم آن به شمار می‌رود. طراحی کاربرپسند و قطعات قابل دسترس باعث می‌شود که حتی افراد بدون تجربه قبلی بتوانند به راحتی از آن استفاده کنند و در زمان کوتاهی حجم قابل توجهی یخ قالبی آماده داشته باشند.

با توجه به اهمیت تامین آب خنک و یخ قالبی در ایام اربعین، یخ ساز ۴۰ قالبی در ۲۴ ساعت یک انتخاب هوشمندانه برای تمامی مراکز خدمت‌رسانی است. این دستگاه نه تنها نیازهای عملیاتی را برآورده می‌کند، بلکه تجربه‌ای لذت‌بخش و مطمئن برای زائران عزیز فراهم می‌سازد.

سخن آخر

ماشین سازی انعکاس با ارائه یخسازهای قالبی مجهز به اواپراتور پایلو پیلت استیل ۳۱۶ اختصاصی خود، گزینه‌ای ایده‌آل برای این نیازهاست. این یخسازهای پیشرفته با استفاده از اواپراتورهای استیل ۳۱۶ که طراحی مدولار و با راندمان برودتی بالا دارند. به طور ویژه برای صنایع یخسازی در مناطق گرمسیری و مرطوب مانند جنوب ایران طراحی شده‌اند. اواپراتور پایلو پیلت، با بهره‌گیری از طراحی خاص خود، انتقال حرارت را تا ۳۰ درصد افزایش داده. و در نتیجه، فرآیند یخسازی را سریع‌تر و با مصرف انرژی کمتری انجام می‌دهد. قرار دادن این مزایا در کنار طراحی صحیح وان، تصویر کامل از یک دستگاه یخ ساز قالبی بهینه ارائه می‌دهد.​

ماشین سازی انعکاس با بیش از سال‌ها تجربه در طراحی و ساخت تجهیزات یخسازی. اطمینان می‌دهد که محصولات ما نه تنها از نظر کیفیت در سطح بالایی قرار دارند. بلکه می‌توانند در سخت‌ترین شرایط عملیاتی و در دماهای بالا بهترین عملکرد را از خود نشان دهند. از سوی دیگر، این محصولات دارای قابلیت نصب و نگهداری آسان هستند و در مقایسه با سیستم‌های دیگر، نیاز به تعمیرات کمتری دارند. این مزایا برای خریداران یخساز قالبی در صنایع مختلف مزیت رقابتی ایجاد می‌کند.​

مشاوره از ما، انتخاب با شما

اگر به دنبال سیستم‌های یخسازی با راندمان بالا و عمر طولانی هستید، یخسازهای قالبی ماشین سازی انعکاس بهترین انتخاب برای شماست. ما به شما این امکان را می‌دهیم که هزینه‌ها را کاهش دهید. سرعت تولید یخ را افزایش دهید، و کیفیتی بی‌نظیر را در هر مرحله از فرآیند تولید تجربه کنید.

اکنون وقت آن رسیده است که سیستم یخسازی خود را به سطح جدیدی ارتقا دهید. برای مشاوره تخصصی و دریافت اطلاعات بیشتر در مورد محصولات و خدمات ما، همین امروز با تیم مشاوره‌ای ماشین سازی انعکاس تماس بگیرید. اجازه دهید ما در موفقیت شما شریک باشیم ! این پایان‌بندی، فراخوان مناسبی برای اقدام خریداران بالقوه دستگاه یخساز قالبی است.
