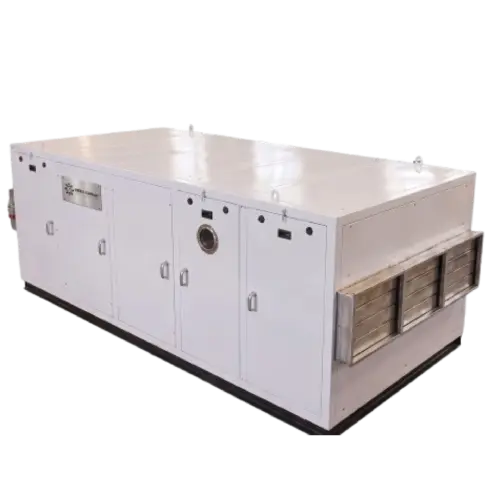

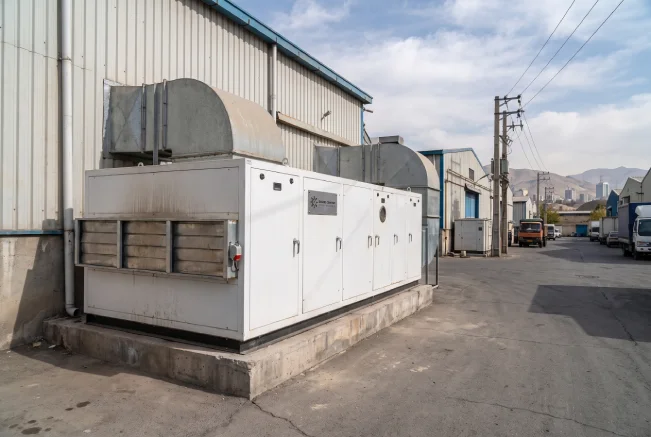

هواساز ۱۸۰۰۰ CFM مدل ENC-KE180 برای پروژههایی طراحی شده است که به گردش پیوسته هوا، ورود کنترلشده هوای تازه، فیلتراسیون و تنظیم دما نیاز دارند. این واحد هوارسان ساخت ماشینسازی انعکاس، اجزای اصلی یک سیستم تهویه مرکزی را در یک مجموعه ماژولار قرار میدهد و میتواند با شبکه کانال، مدار آب سرد و گرم یا سامانه سرمایش مستقیم پروژه هماهنگ شود. انتخاب نهایی دستگاه باید بر اساس دبی واقعی، فشار کانال و بار حرارتی انجام گیرد.
ظرفیت نامی این سیستم هوارسان ۱۸۰۰۰ CFM است. طبق مشخصات طراحی، ۳۶۰۰ CFM هوای تازه از محیط بیرون وارد دستگاه میشود و جریان هوای برگشتی به ۱۴۴۰۰ CFM میرسد. دمپر برقی با تیغههای ایرفویل آلومینیومی مقدار هوای تازه را کنترل میکند. این ترکیب، ضمن نوسازی بخشی از هوای داخل، از تحمیل بار کامل هوای بیرون به کویلها جلوگیری میکند. نسبت دقیق دو جریان باید متناسب با جمعیت، نوع فعالیت و الزامات تهویه پروژه تنظیم شود.
محدوده پیشنهادی برای پوشش این مدل حدود ۵۵۰ الی ۷۵۰ متر مربع است. این عدد یک راهنمای اولیه است، نه جایگزین محاسبات بار. ارتفاع سقف، اقلیم، سطح پنجرهها، کیفیت عایق ساختمان، تعداد نفرات، تجهیزات گرمازا و ساعات کار همگی میتوانند ظرفیت موردنیاز را تغییر دهند. در پروژههای دارای کانال طولانی یا اتصالات متعدد، افت فشار شبکه نیز باید پیش از سفارش محاسبه شود تا فن در نقطه عملکرد مناسب انتخاب شود و هوادهی واقعی در انتهای مسیر کاهش پیدا نکند.
ظرفیت سرمایشی دستگاه ۷۵۰۰۰۰ BTU/hr و ظرفیت گرمایشی آن ۱۰۰۰۰۰۰ BTU/hr درج شده است. کویل آب سرد از چهار ردیف لوله مسی و ۱۲ فین آلومینیومی در هر اینچ تشکیل میشود و سطح آن ۳۶ فوت مربع است. کویل آب گرم نیز با دو ردیف لوله مسی، ۱۰ فین در هر اینچ و سطح ۳۶ فوت مربع ساخته میشود. سرعت عبور هوا روی کویلها در محدوده ۴۵۰ تا ۵۵۰ FPM قرار دارد تا تبادل حرارت و افت فشار در تعادل بمانند.
برای مدار سرمایش مستقیم، امکان استفاده از کویل DX نیز در مشخصات محصول پیشبینی شده است. سایز لولههای مسی کویل ۵/۸ اینچ اعلام شده، اما سایز نهایی کلکتورها، اتصالات و شیرآلات باید بر اساس دبی سیال و نقشه تأسیسات کنترل شود. انتخاب دمای آب ورودی و خروجی، تعداد ردیف کویل و فاصله فینها بر ظرفیت واقعی اثر مستقیم دارد؛ بنابراین مقادیر نامی باید هنگام سفارش با شرایط اقلیمی و دمای طرح پروژه تطبیق داده شوند.
بخش انتقال هوا شامل یک فن سانتریفیوژ با قطر ۷۱۰ میلیمتر است. با توجه به فشار و راندمان موردنیاز، پروانه میتواند از نوع فوروارد، بکوارد یا ایرفویل انتخاب شود. فشار استاتیکی درجشده برای فن ۲ اینچ ستون آب است و خروجی دستگاه بهصورت روبهروزن یا بالازن قابل تولید خواهد بود. این انعطاف اجازه میدهد مسیر دهش با جانمایی کانال هماهنگ شود و از تغییر جهتهای غیرضروری که باعث افزایش افت فشار میشوند، جلوگیری شود.
الکتروموتور دستگاه با توان ۱۲ کیلووات، برق ۳۸۰ ولت، سهفاز و فرکانس ۵۰ هرتز کار میکند و امکان استفاده از برندهای موتوژن، الکتروژن یا زیمنس وجود دارد. سرعت موتور ۱۴۵۰ یا ۳۰۰۰ دور بر دقیقه است و نیرو از طریق اتصال تسمهای Belt Drive به پروانه منتقل میشود. شفت و یاتاقان FYH ژاپن در کنار بالانس استاتیکی و دینامیکی فن، به کاهش لرزش، حفاظت از یاتاقانها و پایداری عملکرد مجموعه کمک میکند.
تصفیه هوا در سه بستر انجام میشود. فیلتر آلومینیومی G4 ابتدا ذرات درشت را جدا میکند، فیلتر پلیسهدار MERV 11 برای جذب ذرات کوچکتر در مرحله دوم قرار میگیرد و بگفیلتر یا فیلتر کیسهای مرحله نهایی را تشکیل میدهد. این آرایش زمانی عملکرد مناسبی دارد که فیلترها بر اساس افت فشار و میزان آلودگی بازدید شوند. فیلتر کثیف میتواند دبی هوا را کم کند، مصرف موتور را تغییر دهد و فشار بیشتری به مجموعه فن وارد سازد.
استراکچر واحد تهویه از پروفیل آلومینیومی آلیاژ AROSIO 6063 و اتصالات پلیآمیدی ساخته میشود. سطوح داخلی و خارجی بدنه گالوانیزه هستند و رنگ الکترواستاتیک با ضخامت ۸۰ میکرون، لایه محافظ تکمیلی را ایجاد میکند. عایق پلییورتان با کلاس حرارتی E برای محدودکردن انتقال حرارت و کاهش تعریق بدنه در نظر گرفته شده است. شاسی ناودانی استاندارد وزن دستگاه را تحمل میکند و درب بازدید لولایی پلیپروپیلن دسترسی به قطعات را هنگام سرویس آسان میسازد.
ابعاد اعلامشده دستگاه ۳۵۰*۲۰۰*۲۱۲ سانتیمتر و وزن آن بدون آب حدود ۱۲۰۰ کیلوگرم است. شدت صدای نامی ۶۰ دسیبل ذکر شده؛ بااینحال، صدای شنیدهشده در ساختمان به دور فن، سرعت هوا، اتصالات کانال، لرزهگیرها و محل نصب نیز بستگی دارد. هنگام جانمایی باید فضای کافی برای بازشدن دربها، تعویض فیلتر، بیرونآوردن کویل و تعمیر موتور باقی بماند. همچنین سازه زیر دستگاه باید توان تحمل وزن بهرهبرداری و ارتعاشهای احتمالی را داشته باشد.
تابلو برق اتوماتیک، ترموستات دیجیتال، رطوبتسنج و اینورتر، بخش کنترل این Air Handling Unit را تشکیل میدهند. اینورتر با تغییر دور الکتروموتور، امکان تنظیم حجم هوا و کاهش توان مصرفی در بارهای جزئی را فراهم میکند. ترموستات برای پایش دمای خروجی و رطوبتسنج برای بررسی رطوبت هوا به کار میروند. منطق فرمان، سنسورها و عملگرهای دمپر را میتوان با نیاز پروژه و سامانه مدیریت ساختمان هماهنگ کرد.
قیمت هواساز ۱۸۰۰۰ CFM به نوع پروانه، برند موتور، آرایش کویل، ضخامت ورق، سطح فیلتراسیون، تجهیزات کنترل و شرایط نصب وابسته است و تنها از روی ظرفیت اسمی تعیین نمیشود. برای خرید مدل ENC-KE180 بهتر است نقشه کانال، دبی هوای تازه، فشار استاتیک و بارهای حرارتی در اختیار واحد فنی قرار گیرد. ماشینسازی انعکاس پس از بررسی این اطلاعات، مشخصات ساخت را با نیاز پروژه تطبیق میدهد تا خریدار بداند چه اجزایی دریافت میکند و دستگاه برای چه شرایطی انتخاب شده است.
