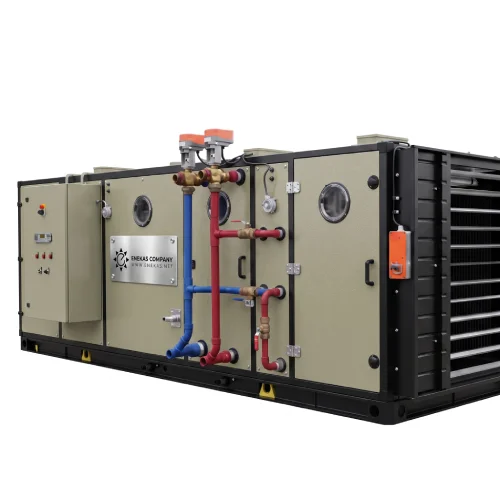

هواساز هایژنیک 2250 CFM مدل ENC-HE225

هواساز هایژنیک 2250 CFM مدل ENC-HE225 یکی از مدل‌های تولیدی ماشین سازی انعکاس است که در جدول فنی با ظرفیت هوادهی 3820 مترمکعب معرفی شده است. این دستگاه در کنار بخش هوادهی، دارای ظرفیت برودتی 63820 BTU/hr و ظرفیت گرمایشی 139656 BTU/hr است. برق ورودی مورد نیاز دستگاه نیز 380 ولت، سه فاز و 50 هرتز در نظر گرفته شده است. این مشخصات، سه بخش اصلی عملکرد دستگاه یعنی هوادهی، سرمایش و گرمایش را برای بررسی پیش از انتخاب در اختیار خریدار قرار می‌دهند.

ظرفیت هوادهی هواساز هایژنیک 2250 CFM

مدل ENC-HE225 با ظرفیت اسمی 2250 CFM در گروه هواسازهای هایژنیک ماشین سازی انعکاس قرار دارد. ظرفیت هوادهی درج‌شده برای این مدل 3820 مترمکعب است و می‌توان این عدد را در کنار ظرفیت‌های حرارتی دستگاه برای بررسی تناسب آن با نیاز پروژه در نظر گرفت.

ظرفیت برودتی هواساز هایژنیک 63820 BTU/hr و ظرفیت گرمایشی آن 139656 BTU/hr اعلام شده است. تفاوت این دو مقدار نشان می‌دهد که برای بررسی دستگاه باید عملکرد بخش سرد و گرم به‌صورت مستقل مورد توجه قرار گیرد و انتخاب تنها بر اساس ظرفیت اسمی هوادهی انجام نشود.

از نظر برق ورودی نیز ENC-HE225 به برق 380 ولت سه فاز با فرکانس 50 هرتز نیاز دارد. بنابراین هنگام انتخاب محل نصب و آماده‌سازی زیرساخت، مشخصات برق دستگاه نیز باید در نظر گرفته شود.

فن مورد استفاده در ENC-HE225

در هواساز هایژنیک 2250 CFM از یک فن استفاده شده است. مدل فن در جدول مشخصات به‌صورت پلاگ فن / سانتریفیوژ بکوارد آمده و نوع فن دستگاه Camferi/Nicorata ذکر شده است.

مدل خروجی هوا نیز در دو حالت روبروزن و بالازن قابل تولید است. این مشخصه به خریدار اجازه می‌دهد هنگام بررسی دستگاه، نوع خروجی هوا را نیز متناسب با طراحی سیستم و شرایط محل استقرار در نظر بگیرد.

برای الکتروموتور دستگاه، برندهای زیمنس، موتوژن و الکتروژن در جدول فنی ذکر شده‌اند. توان موتور ENC-HE225 برابر با 2.2 کیلووات است و سرعت گردش موتور در دو مقدار 1450 و 3000 RPM اعلام شده است.

نوع اتصال موتور به پروانه نیز Direct Drive است. بنابراین ساختار بخش هوادهی این مدل از یک فن، موتور 2.2 کیلووات و اتصال مستقیم موتور به پروانه تشکیل شده است.

کویل سرمایشی و گرمایشی هواساز ENC-HE225

در ساختار این هواساز برای هر دو بخش سرمایشی و گرمایشی کویل در نظر گرفته شده است. سطح کویل گرم یا حرارتی دستگاه 4.5 فوت مربع است و سطح کویل سرد یا برودتی نیز 4.5 فوت مربع اعلام شده است.

سرعت جریان هوا روی کویل 500 FPM بوده و سایز لوله‌های مسی کویل در جدول 5.8 ذکر شده است.

این مشخصات را می‌توان در کنار ظرفیت برودتی 63820 BTU/hr و ظرفیت گرمایشی 139656 BTU/hr بررسی کرد. در نتیجه هنگام مقایسه ENC-HE225 با مدل‌های دیگر، علاوه بر ظرفیت هوادهی، سطح کویل‌ها و ظرفیت سرمایش و گرمایش نیز از پارامترهای اصلی انتخاب خواهند بود.

فیلتراسیون پنج‌بستره در هواساز 2250 CFM

هواساز هایژنیک ENC-HE225 ماشین سازی انعکاس دارای پنج بستر فیلتراسیون است که نوع فیلتر هر مرحله در جدول فنی مشخص شده است.

در بستر اول از Aluminum استفاده می‌شود. بستر دوم دارای فیلتر Polypropylene/G-4 است و در مرحله سوم فیلترهای کیسه‌ای Bag F7، F8 یا F9 در نظر گرفته شده‌اند.

برای بستر چهارم، Activated Carbon یا کربن فعال تعریف شده است و آخرین بستر نیز به فیلتر HEPA H13 یا H14 اختصاص دارد.

به این ترتیب ساختار فیلتراسیون دستگاه شامل چند بستر متوالی است و خریدار می‌تواند پیش از انتخاب دستگاه، نوع فیلتر در هر مرحله را به‌صورت دقیق بررسی کند.

دمپر هوای تازه و Sight Glass

در بخش هوای تازه، ENC-HE225 به دمپر برقی ایرفویل آلومینیومی مجهز شده است. همچنین برای دمپر هوای تازه، AROSIO با طراحی ایتالیایی در مشخصات فنی دستگاه ذکر شده است.

برای بازدید نیز Sight Glass در نظر گرفته شده است. این اجزا بخشی از مشخصات ساختاری دستگاه هستند و در کنار مجموعه فن، کویل و فیلترها، اجزای اصلی مسیر هوای هواساز را تکمیل می‌کنند.

عایق‌بندی و لرزه‌گیری ENC-HE225

برای هوابندی دستگاه از Elastomeric Tape استفاده شده است. نوع عایق حرارتی هواساز پلی‌اورتان بوده و ضخامت عایق‌کاری آن در بازه 20 تا 40 میلی‌متر قرار دارد.

کلاس عایق حرارتی دستگاه C اعلام شده است. برای موتور نیز لرزه‌گیر استاتیک و دینامیک در مشخصات محصول وجود دارد.

در نتیجه هنگام بررسی مشخصات ENC-HE225، علاوه بر بخش هوادهی و فیلتراسیون، اطلاعات مربوط به نوع عایق، ضخامت آن، کلاس حرارتی و لرزه‌گیری موتور نیز به‌صورت مشخص در دسترس است.

بدنه، استراکچر و ابعاد هواساز 2250 CFM

ابعاد هواساز هایژنیک ENC-HE225 در جدول فنی 410×100×90 درج شده است و وزن دستگاه 563 کیلوگرم است. این اطلاعات برای بررسی فضای مورد نیاز جهت استقرار دستگاه اهمیت دارد و بهتر است پیش از سفارش با محل پیش‌بینی‌شده برای نصب تطبیق داده شود.

در ساخت استراکچر دستگاه از پروفیل‌های اکستروژن آلومینیوم استفاده شده است. اتصالات از جنس پلی‌آمید هستند و شاسی نیز با پروفیل استاندارد ساخته می‌شود.

جنس بدنه داخلی دستگاه استیل 304 است، در حالی که برای بدنه بیرونی از گالوانیزه استفاده شده است. همچنین رنگ دستگاه از نوع الکترواستاتیک با ضخامت 60/80 میکرون در جدول معرفی شده است.

سیستم کنترل هواساز هایژنیک ENC-HE225

هواساز هایژنیک 2250 CFM دارای ترموستات دیجیتال است. برای کنترل حجم هوادهی نیز استفاده از اینورتر از برندهای معتبر در مشخصات دستگاه پیش‌بینی شده است.

در بخش کنترل دما و رطوبت از سنسور PT100 استفاده شده و سوئیچ اختلاف فشار دستگاه از نوع DPS است. تابلو برق نیز به شکل اتوماتیک طراحی شده است.

برای قطعات تابلو برق، برندهای LS یا پارس فانال در جدول فنی ذکر شده‌اند. این مدل همچنین دارای لامپ UV هشت ولت با طول 30 سانتی‌متر است.

این تجهیزات باعث می‌شوند مشخصات بخش کنترلی دستگاه شامل مجموعه‌ای از ترموستات دیجیتال، اینورتر، سنسور دما و رطوبت، سوئیچ اختلاف فشار، تابلو برق اتوماتیک و لامپ UV باشد.

بررسی مشخصات هواساز ENC-HE225 ماشین سازی انعکاس

هواساز هایژنیک ENC-HE225 ماشین سازی انعکاس با ظرفیت اسمی 2250 CFM، ظرفیت هوادهی 3820 مترمکعب، ظرفیت برودتی 63820 BTU/hr و ظرفیت گرمایشی 139656 BTU/hr ارائه می‌شود. موتور 2.2 کیلووات، فن پلاگ فن/سانتریفیوژ بکوارد، اتصال Direct Drive، کویل‌های سرد و گرم 4.5 فوت مربع و فیلتراسیون پنج‌بستره از مشخصات اصلی این مدل هستند.

بدنه داخلی استیل 304، بدنه بیرونی گالوانیزه، عایق پلی‌اورتان 20 تا 40 میلی‌متر، وزن 563 کیلوگرم و ابعاد 410×100×90 نیز از دیگر اطلاعاتی هستند که هنگام انتخاب و جانمایی این مدل باید مورد بررسی قرار گیرند. مجموعه این پارامترها امکان مقایسه دقیق ENC-HE225 با سایر ظرفیت‌های هواساز هایژنیک ماشین سازی انعکاس را فراهم می‌کند.
