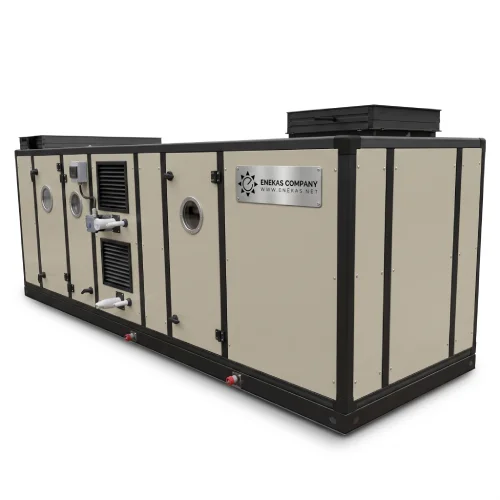

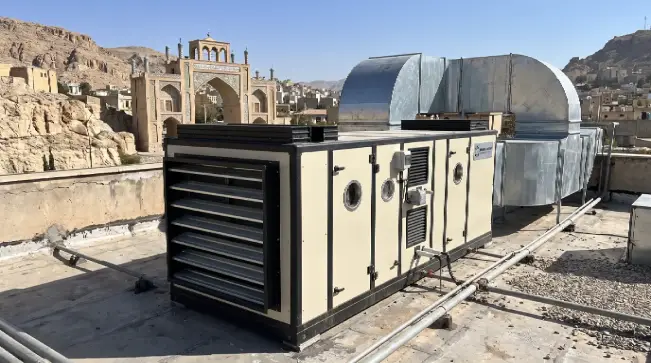

هواساز هایژنیک 1500 CFM مدل ENC-HE150 یکی از محصولات ماشین سازی انعکاس است که با ظرفیت هوادهی مشخص، سیستم سرمایش و گرمایش، فن Direct Drive، کویلهای سرد و گرم، سیستم فیلتراسیون چندمرحلهای و تجهیزات کنترلی طراحی شده است. ظرفیت هوادهی این مدل در جدول فنی 2550 مترمکعب درج شده و ظرفیت برودتی آن 42334 BTU/hr و ظرفیت گرمایشی دستگاه 92890 BTU/hr است. برق ورودی مورد نیاز نیز 380 ولت، سه فاز و 50 هرتز در نظر گرفته شده است.
مدل ENC-HE150 با ظرفیت اسمی 1500 CFM در میان هواسازهای هایژنیک ماشین سازی انعکاس قرار میگیرد. در مشخصات فنی این مدل، ظرفیت هوادهی معادل 2550 مترمکعب ذکر شده است.
در کنار مقدار هوادهی، توانایی دستگاه در بخش سرمایش و گرمایش نیز مشخص شده است. ظرفیت برودتی ENC-HE150 برابر با 42334 BTU/hr و ظرفیت گرمایشی آن 92890 BTU/hr است. این سه عدد، یعنی ظرفیت هوادهی، ظرفیت برودتی و ظرفیت گرمایشی، اصلیترین اطلاعاتی هستند که هنگام تطبیق دستگاه با مشخصات پروژه باید در کنار یکدیگر بررسی شوند.
برق مصرفی دستگاه از نوع 380 ولت سه فاز با فرکانس 50 هرتز است. در نتیجه زیرساخت برق محل نصب نیز باید بر اساس همین مشخصات آماده شده باشد.
در بخش هوادهی این مدل از یک فن استفاده شده است. مدل فن بهصورت پلاگ فن / سانتریفیوژ بکوارد تعریف شده و نوع فن درجشده در جدول Plug Fan / Nicorata است.
هواساز هایژنیک ENC-HE150 قابلیت تولید با خروجی هوای روبروزن و بالازن را دارد. بنابراین نوع خروجی دستگاه میتواند متناسب با نحوه جانمایی و طراحی مسیر خروج هوا در نظر گرفته شود.
برای الکتروموتور دستگاه، برندهای زیمنس، موتوژن و الکتروژن در مشخصات فنی آمدهاند. توان موتور این هواساز 2.2 کیلووات بوده و سرعت گردش موتور در مقادیر 1450 و 3000 دور در دقیقه یا RPM درج شده است.
اتصال موتور به پروانه نیز از نوع Direct Drive است. این مشخصات مجموعه فن و موتور ENC-HE150 را تشکیل میدهند و میتوان هنگام انتخاب دستگاه، توان موتور، سرعت گردش، نوع فن و نحوه اتصال را بهصورت یک مجموعه بررسی کرد.
برای تأمین بخش سرمایش و گرمایش هواساز ENC-HE150، کویل سرد و گرم در ساختار دستگاه در نظر گرفته شده است. سطح کویل گرم یا حرارتی دستگاه 3 فوت مربع بوده و سطح کویل سرد یا برودتی نیز 3 فوت مربع است.
سرعت جریان هوا روی کویل در این مدل 500 FPM اعلام شده و سایز لولههای مسی کویل نیز 5.8 درج شده است.
این مشخصات در کنار ظرفیت برودتی 42334 BTU/hr و ظرفیت گرمایشی 92890 BTU/hr، اطلاعات اصلی بخش حرارتی دستگاه را تشکیل میدهند. بنابراین برای ارزیابی ENC-HE150 فقط ظرفیت اسمی هوادهی ملاک نیست و مشخصات کویل و ظرفیتهای حرارتی نیز باید بررسی شوند.
در هواساز هایژنیک 1500 CFM ماشین سازی انعکاس، سیستم فیلتراسیون در پنج بستر مجزا تعریف شده است.
بستر اول دستگاه از نوع Aluminum است. در بستر دوم از Polypropylene/G-4 استفاده میشود و برای بستر سوم، فیلترهای کیسهای Bag F7، F8 یا F9 در مشخصات فنی در نظر گرفته شدهاند.
بستر چهارم مربوط به Activated Carbon یا کربن فعال است و در بستر پنجم نیز فیلتر HEPA H13/H14 قرار میگیرد.
وجود مشخصات جداگانه برای هر بستر باعث میشود ساختار فیلتراسیون ENC-HE150 برای خریدار کاملاً قابل بررسی باشد و نوع فیلترهای پیشبینیشده برای هر مرحله از قبل مشخص باشد.
دمپر هوای تازه این دستگاه از نوع برقی ایرفویل آلومینیومی است. همچنین در مشخصات فنی، AROSIO با طراحی ایتالیایی برای دمپر هوای تازه ذکر شده است.
برای بازدید نیز Sight Glass در دستگاه پیشبینی شده است. این جزئیات در کنار بخشهای اصلی فن، کویل و فیلتراسیون، بخشی از ساختار فنی هواساز هایژنیک ENC-HE150 را تشکیل میدهند.
در ENC-HE150 برای هوابندی دستگاه از Elastomeric Tape استفاده شده است. عایق حرارتی دستگاه از نوع پلیاورتان بوده و ضخامت عایقکاری در محدوده 20 تا 40 میلیمتر تعریف شده است.
کلاس عایق حرارتی این هواساز C است. همچنین برای موتور، لرزهگیر استاتیک و دینامیک در نظر گرفته شده است.
به این ترتیب، مشخصات مربوط به عایق حرارتی، هوابندی و کنترل لرزش موتور نیز در جدول فنی این مدل بهصورت دقیق مشخص شدهاند.
ابعاد هواساز هایژنیک 1500 CFM برابر با 410×95×74 درج شده است و وزن دستگاه 375 کیلوگرم است. این دو مشخصه بهویژه در زمان تعیین فضای مورد نیاز برای جانمایی و شرایط استقرار دستگاه اهمیت دارند.
استراکچر هواساز از پروفیلهای اکستروژن آلومینیوم ساخته میشود و اتصالات مورد استفاده در آن از جنس پلیآمید هستند. شاسی دستگاه نیز از پروفیل استاندارد ساخته شده است.
در قسمت بدنه، برای فضای داخلی دستگاه استیل 304 و برای بدنه بیرونی گالوانیزه در نظر گرفته شده است. پوشش دستگاه نیز دارای رنگ الکترواستاتیک 60/80 میکرون است.
برای کنترل دستگاه، ترموستات دیجیتال در مشخصات ENC-HE150 دیده میشود. همچنین برای کنترل حجم هوادهی، استفاده از اینورتر از برندهای معتبر پیشبینی شده است.
سیستم دما و رطوبت دستگاه از سنسور PT100 استفاده میکند و سوئیچ اختلاف فشار نیز از نوع DPS است. تابلو برق بهصورت اتوماتیک طراحی شده و برند قطعات تابلو برق LS یا پارس فانال در جدول ذکر شدهاند.
از دیگر تجهیزات این مدل میتوان به لامپ UV هشت ولت با طول 30 سانتیمتر اشاره کرد. بنابراین سیستم کنترلی ENC-HE150 مجموعهای از ترموستات دیجیتال، اینورتر، سنسور PT100، سوئیچ اختلاف فشار DPS، تابلو برق اتوماتیک و لامپ UV را شامل میشود.
هواساز هایژنیک ENC-HE150 ماشین سازی انعکاس با ظرفیت اسمی 1500 CFM، ظرفیت هوادهی 2550 مترمکعب، ظرفیت برودتی 42334 BTU/hr و ظرفیت گرمایشی 92890 BTU/hr تولید میشود. موتور 2.2 کیلووات، پلاگ فن سانتریفیوژ بکوارد، اتصال Direct Drive، کویل سرد و گرم 3 فوت مربع، پنج بستر فیلتراسیون و بدنه داخلی استیل 304 از دیگر مشخصات اصلی این دستگاه هستند.
ابعاد 410×95×74، وزن 375 کیلوگرم، برق ورودی 380 ولت سه فاز، عایق پلیاورتان 20 تا 40 میلیمتر و تجهیزات کنترلی دستگاه نیز از جمله پارامترهایی هستند که بهتر است پیش از انتخاب نهایی ENC-HE150 بر اساس شرایط پروژه بررسی شوند.
