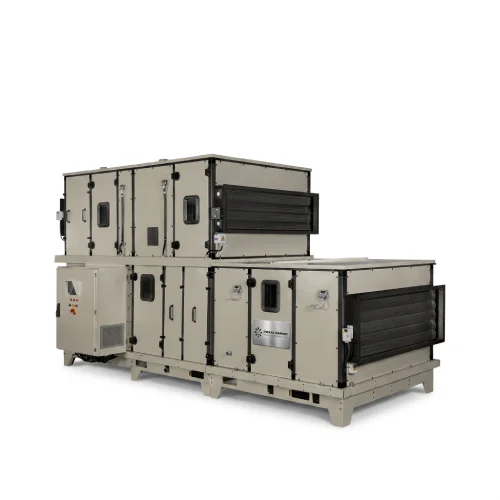

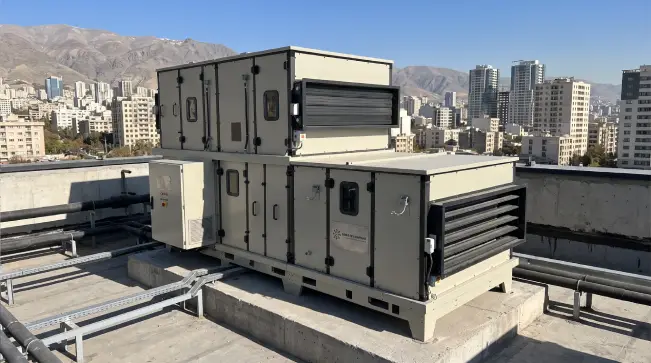

هواساز هایژنیک 9000 CFM مدل ENC-HE900 از محصولات ظرفیت بالای ماشین سازی انعکاس است که در جدول مشخصات فنی با ظرفیت هوادهی 15300 مترمکعب معرفی شده است. این مدل در بخش برودتی ظرفیت 271227 BTU/hr و در بخش گرمایشی ظرفیت 587957 BTU/hr دارد. برق ورودی دستگاه نیز 380 ولت، سه فاز و 50 هرتز است.
هواساز هایژنیک 9000 CFM مدل ENC-HE900 از نظر ساختار داخلی فقط یک هواساز با حجم هوادهی بالا نیست؛ بلکه مجموعه فن و موتور، کویلهای سرد و گرم، پنج بستر فیلتراسیون، عایقکاری، بدنه فلزی و تجهیزات کنترلی آن نیز در جدول فنی بهصورت جداگانه تعریف شدهاند. به همین دلیل هنگام انتخاب ENC-HE900 باید تمام این پارامترها در کنار ظرفیت اصلی دستگاه بررسی شوند.
ظرفیت اسمی این دستگاه 9000 CFM است و مقدار هوادهی آن 15300 مترمکعب اعلام شده است. این مقدار نشاندهنده ظرفیت بخش هوادهی مدل ENC-HE900 در میان هواسازهای هایژنیک ماشین سازی انعکاس است.
در بخش سرمایش، دستگاه دارای ظرفیت 271227 BTU/hr است. ظرفیت بخش گرمایشی نیز 587957 BTU/hr در نظر گرفته شده است. این دو عدد باید متناسب با نیاز سرمایشی و گرمایشی پروژه بررسی شوند.
از نظر تغذیه برق، دستگاه برای اتصال به برق سه فاز 380 ولت با فرکانس 50 هرتز طراحی شده است. بنابراین در پروژههایی که این مدل انتخاب میشود، تأمین برق مطابق مشخصات دستگاه بخشی از الزامات جانمایی و راهاندازی خواهد بود.
در ENC-HE900 از یک فن استفاده شده است. مدل فن دستگاه در جدول مشخصات بهصورت پلاگ فن / سانتریفیوژ بکوارد آمده و نوع آن Plug Fan / Nicorata است.
در بخش الکتروموتور، توان موتور 11 کیلووات اعلام شده است. برای برند موتور نیز زیمنس، موتوژن و الکتروژن در مشخصات محصول ذکر شدهاند.
سرعت گردش موتور در دو مقدار 1450 و 3000 RPM تعریف شده است و اتصال موتور به پروانه از نوع Direct Drive است. این نوع اتصال بخشی از ساختار مکانیکی مجموعه فن و موتور دستگاه محسوب میشود.
از نظر خروجی هوا نیز دستگاه در دو حالت روبروزن و بالازن قابل تولید است. به این ترتیب، نوع خروجی میتواند بر اساس نحوه جانمایی دستگاه و طراحی مسیر انتقال هوا انتخاب شود.
در این مدل، سطح کویل گرم و سرد نسبت به مدلهای ظرفیت پایینتر افزایش یافته است. سطح کویل گرم 18 فوت مربع و سطح کویل سرد نیز 18 فوت مربع در نظر گرفته شده است.
سرعت جریان هوا روی کویلها 500 FPM است و سایز لولههای مسی کویل نیز 5.8 درج شده است. این مشخصات، اطلاعات بخش تبادل حرارتی دستگاه را تکمیل میکنند.
بنابراین برای بررسی عملکرد حرارتی ENC-HE900، تنها ظرفیت سرمایشی 271227 BTU/hr یا ظرفیت گرمایشی 587957 BTU/hr کافی نیست و سطح کویلها و مشخصات جریان هوا نیز باید در کنار آنها در نظر گرفته شوند.
در هواساز هایژنیک ENC-HE900، هوا از پنج بستر فیلتراسیون عبور میکند. هر مرحله دارای نوع مشخصی از فیلتر است و ترکیب این پنج بستر در جدول فنی دستگاه تعریف شده است.
در بستر اول از Aluminum استفاده شده است. بستر دوم شامل Polypropylene/G-4 است. در مرحله سوم امکان استفاده از فیلترهای کیسهای Bag F7، F8 یا F9 وجود دارد.
بستر چهارم از نوع Activated Carbon است و در مرحله آخر، فیلتر HEPA H13 یا H14 قرار میگیرد.
این آرایش چندمرحلهای باعث میشود ساختار فیلتراسیون دستگاه بهصورت دقیق قابل بررسی باشد و خریدار بداند در هر مرحله چه نوع فیلتر در نظر گرفته شده است.
ENC-HE900 به دمپر هوای تازه برقی ایرفویل آلومینیومی مجهز است. برای این بخش، مشخصه AROSIO با طراحی ایتالیایی نیز در جدول فنی ذکر شده است.
دریچه بازدید دستگاه از نوع Sight Glass است. این بخش در ساختار دستگاه برای بازدید از فضای داخلی در نظر گرفته شده و همراه با دمپر، فیلترها و مجموعه فن، بخشی از مسیر مدیریت هوای دستگاه را تشکیل میدهد.
برای هوابندی بدنه هواساز از Elastomeric Tape استفاده شده است. نوع عایق حرارتی نیز پلیاورتان است و ضخامت عایقکاری دستگاه در بازه 20 تا 40 میلیمتر قرار دارد.
کلاس عایق حرارتی ENC-HE900 برابر با C اعلام شده است. همچنین در بخش موتور از لرزهگیرهای استاتیک و دینامیک استفاده میشود.
وجود اطلاعات دقیق درباره نوع عایق، ضخامت آن، کلاس حرارتی و لرزهگیر موتور باعث میشود بخش ساختاری دستگاه نیز مانند قسمتهای هوادهی و حرارتی قابل ارزیابی باشد.
یکی از پارامترهایی که در این ظرفیت اهمیت بیشتری پیدا میکند، وزن و فضای مورد نیاز دستگاه است. ابعاد ENC-HE900 در جدول 465×170×154 درج شده و وزن آن 2250 کیلوگرم است.
این مشخصات باید پیش از جانمایی دستگاه با فضای محل نصب و شرایط استقرار سازهای تطبیق داده شوند. بهخصوص وزن بیش از دو تن دستگاه، یکی از پارامترهایی است که نباید در مرحله طراحی محل نصب نادیده گرفته شود.
برای استراکچر دستگاه از پروفیلهای اکستروژن آلومینیوم استفاده شده است. جنس اتصالات پلیآمید بوده و شاسی با پروفیل استاندارد ساخته میشود.
بدنه داخلی دستگاه از استیل 304 و بدنه بیرونی از گالوانیزه است. همچنین پوشش نهایی هواساز با رنگ الکترواستاتیک 60/80 میکرون مشخص شده است.
در بخش کنترل، این هواساز به ترموستات دیجیتال مجهز است. برای کنترل حجم هوادهی نیز اینورتر از برندهای معتبر در مشخصات دستگاه پیشبینی شده است.
اندازهگیری دما و رطوبت با سنسور PT100 انجام میشود و برای اختلاف فشار، سوئیچ DPS در نظر گرفته شده است.
تابلو برق دستگاه از نوع اتوماتیک است و قطعات آن میتوانند از برندهای LS یا پارس فانال باشند.
همچنین در مشخصات این مدل، لامپ UV هشت ولت با طول 30 سانتیمتر نیز درج شده است. بنابراین سیستم کنترل ENC-HE900 مجموعهای از تجهیزات مربوط به دما، رطوبت، حجم هوا، اختلاف فشار و کنترل برق دستگاه را شامل میشود.
در یک هواساز با ظرفیت 9000 CFM، فقط توان هوادهی معیار تصمیمگیری نیست. ابعاد 465×170×154 و وزن 2250 کیلوگرمی دستگاه میتوانند روی نحوه جانمایی، فضای مورد نیاز و شرایط نصب تأثیر مستقیم داشته باشند.
به همین دلیل، هنگام انتخاب این مدل بهتر است ابتدا ظرفیت هوادهی و نیاز حرارتی پروژه مشخص شود و بعد ابعاد، وزن، نوع خروجی هوا و برق ورودی مورد بررسی قرار گیرند.
این رویکرد باعث میشود ENC-HE900 صرفاً بر اساس ظرفیت اسمی 9000 CFM انتخاب نشود و مجموعه مشخصات واقعی آن مبنای تصمیمگیری قرار گیرد.
هواساز هایژنیک ENC-HE900 ماشین سازی انعکاس دارای ظرفیت هوادهی 15300 مترمکعب، ظرفیت برودتی 271227 BTU/hr و ظرفیت گرمایشی 587957 BTU/hr است. موتور 11 کیلووات، یک پلاگ فن سانتریفیوژ بکوارد و اتصال Direct Drive بخش اصلی سیستم هوادهی دستگاه را تشکیل میدهند.
کویل سرد و گرم 18 فوت مربع، پنج بستر فیلتراسیون، دمپر هوای تازه برقی، عایق پلیاورتان، بدنه داخلی استیل 304، بدنه خارجی گالوانیزه و تابلو برق اتوماتیک نیز سایر اجزای اصلی این مدل هستند.
برای ارزیابی نهایی ENC-HE900 باید ظرفیت دستگاه، برق سه فاز، ابعاد، وزن، سیستم فیلتر و مشخصات کویل در کنار یکدیگر بررسی شوند تا انتخاب دستگاه بر پایه اطلاعات واقعی همان پروژه انجام شود.
