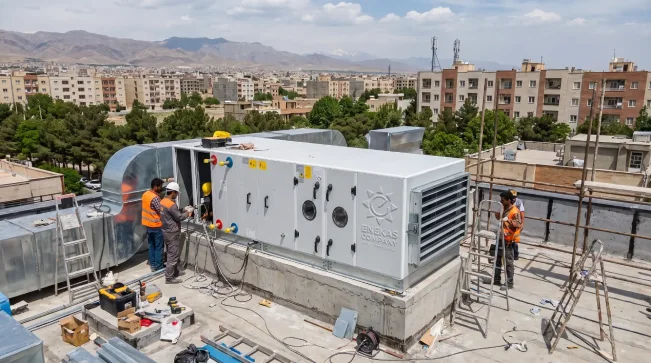

دستگاه زنت ۱۰۰۰۰ مدل ENC-ZE100 راهکاری یکپارچه برای تأمین هوای تازه، سرمایش تبخیری و گرمایش در فضاهای متوسط و نیمهتجاری است. این دستگاه با وارد کردن هوای بیرون، عبور دادن آن از بخش فیلتراسیون و سپس آمادهسازی دمای هوا، به ایجاد جریان پیوسته و کنترلشده در محیط کمک میکند. بر اساس اطلاعات جدول محصول، ظرفیت هوادهی آن 10000 cfm و ظرفیت گرمایشی آن 300000 btu/hr است و برای متراژ تقریبی 220 متر مربع پیشنهاد شده است.
به همین دلیل میتوان آن را برای ساختمانهای اداری، فروشگاههای بزرگتر، سالنهای متوسط و کارگاههای سبک بررسی کرد؛ البته انتخاب نهایی باید با محاسبه ارتفاع سقف، تعداد افراد، بار حرارتی، شرایط اقلیمی و افت فشار کانال انجام شود، زیرا متراژ بهتنهایی معیار کافی برای تعیین ظرفیت نیست.
در بخش هوادهی، مدل فن دستگاه Nikotra/forward و نوع فن «سانتریفیوژ/ فوروارد / بکوارد» درج شده و تعداد فن آن 1 عدد است. الکتروموتور از برند موتوژن/الکتروژن انتخاب میشود و مشخصه توان موتور در جدول 4 – 380W ثبت شده است. سرعت گردش موتور 1450RPM بوده و انتقال نیرو از موتور به پروانه به روش Belt Drive انجام میشود. استفاده از اتصال تسمهای امکان انتقال توان متناسب با ساختار فن را فراهم میکند و در سرویس دورهای باید وضعیت تسمه، همراستایی پولیها و کشش مناسب آن کنترل شود.
شفت و یاتاقان FYH/JAPAN نیز بخشی از مجموعه دوار دستگاه است و سلامت آن بر لرزش، صدا و دوام کارکرد اثر مستقیم دارد. بالانسگیر دستگاه از نوع استاتیک و دینامیک است تا مجموعه هوادهی در زمان کارکرد، رفتار پایدارتر و لرزش کنترلشدهتری داشته باشد.
بخش تبادل حرارت زنت ۱۰۰۰۰ از فین آلومینیومی 10 الی 16 ردیف و کویل مسی 4 ردیف تشکیل شده است. سایز لولههای کویل مسی در جدول 5.8 درج شده و کویل، وظیفه انتقال گرما به هوای عبوری در فصل سرد را بر عهده دارد. در فصل گرم، پد سلولزی 15 سانتی متری7090 در مسیر جریان هوا قرار میگیرد تا با مرطوب شدن و تبخیر آب، دمای هوای ورودی کاهش پیدا کند.
پمپ آب EBARA/POMP IRAN آب را در مدار پد به گردش درمیآورد. عملکرد سرمایش تبخیری به دما و رطوبت هوای بیرون وابسته است؛ بنابراین این دستگاه در اقلیم خشک و نیمهخشک بازده مناسبتری دارد و برای مناطق بسیار مرطوب باید پیش از خرید، شرایط پروژه بهصورت تخصصی ارزیابی شود.
هوای تازه از طریق دمپر برقی وارد دستگاه میشود. برقی بودن دمپر امکان کنترل بهتر مسیر ورود هوا را در کنار تجهیزات کنترلی پروژه فراهم میکند. فیلتر هوای G-4 برای گرفتن ذرات درشت و گردوغبار اولیه در مسیر ورودی قرار دارد و پاکسازی یا تعویض منظم آن برای جلوگیری از افت دبی هوا ضروری است. کلاس عایق حرارتی دستگاه F درج شده و شدت صدای ثبتشده در جدول 70DBI است. ترموستات دیجیتال و تابلو برق اتوماتیک نیز وظیفه کنترل دما و مدیریت فرمانهای الکتریکی را بر عهده دارند.
برای بهرهبرداری مطمئن، ظرفیت تابلو، کابلکشی، حفاظت الکتریکی و دسترسی سرویس باید با مشخصات واقعی موتور و شرایط نصب هماهنگ شود.
ساختار دستگاه برای دوام در محیط تأسیساتی طراحی شده است. جنس بدنه داخلی و بیرونی هر دو گالوانیزه و گالوانیزه ذکر شده، رنگ الکترواستاتیک با ضخامت 80 micron روی سطوح اعمال میشود و استراکچر از پروفیل آمینیوم آلیاژ 6063 ساخته شده است. اتصالات از جنس از جنس پلی امید و شاسی از نوع ناودانی استاندارد است.
ترکیب بدنه گالوانیزه، پوشش رنگ و شاسی ناودانی به مقاومت مجموعه در برابر رطوبت، تنشهای حمل و وزن اجزای داخلی کمک میکند. با این حال محل نصب باید تراز، مقاوم و دارای مسیر مناسب تخلیه آب باشد تا فشار اضافی یا خوردگی زودرس ایجاد نشود.
وزن دستگاه بدون آب 800KG و ابعاد آن 150*140*180 است. این دو عدد باید پیش از سفارش با مسیر حمل، عرض درها، ظرفیت جرثقیل یا بالابر، ابعاد محل استقرار و مقاومت سازه تطبیق داده شوند.
متراژ مناسب اعلامشده 220 متر مربع یک راهنمای اولیه است و جایگزین محاسبه مهندسی نیست. در طراحی نهایی باید حجم واقعی فضا، تعداد تعویض هوای لازم، تراکم نفرات، تجهیزات گرمازا، طول و مقطع کانال، فشار استاتیک و شرایط آبوهوایی بررسی شود.
همچنین لازم است فضای کافی برای باز شدن پنلهای سرویس، دسترسی به فیلتر، پمپ، پد، کویل، تسمه و یاتاقانها در نظر گرفته شود.
برای انتخاب زنت ۱۰۰۰۰، صرفاً توجه به عدد ظرفیت کافی نیست و شرایط واقعی پروژه باید در نظر گرفته شود. هوادهی 10000 CFM، ظرفیت گرمایشی 300000 BTU/hr و موتور 4 – 380W زمانی میتوانند پاسخگوی نیاز ساختمان باشند که متراژ، مسیر کانالکشی، محل نصب و شرایط آبوهوایی با مشخصات دستگاه تناسب داشته باشند. ماشین سازی انعکاس میتواند در بررسی این پارامترها و انتخاب پیکربندی متناسب با پروژه، پیش از نهایی شدن سفارش کمک کند.
وجود فن، کویل، پد سلولزی، فیلتر G4، دمپر برقی، پمپ آب، ترموستات دیجیتال و تابلو برق اتوماتیک در کنار بدنه گالوانیزه، زنت ۱۰۰۰۰ را به گزینهای مناسب برای تأمین هوای تازه و ایجاد شرایط دمایی مطلوب در فصول مختلف تبدیل کرده است. با این حال، برای رسیدن به عملکرد مورد انتظار، بهتر است مشخصات فنی پروژه به همراه نقشه کانال و اطلاعات اقلیمی محل بررسی شود تا ظرفیت نهایی، مسیر و جهت دهش، محل اتصال کانال و امکانات سفارشی دستگاه دقیقاً مشخص شوند.
در نهایت، نگهداری صحیح نقش مهمی در عملکرد بلندمدت دستگاه دارد. تمیز نگه داشتن فیلتر و پد، کنترل آب سیستم، بررسی دورهای تسمه و یاتاقانها و شستوشوی کویل، از اقداماتی هستند که به جلوگیری از افت راندمان و افزایش عمر مفید زنت ۱۰۰۰۰ کمک میکنند.
