برای سالنهایی که حجم هوای موردنیاز آنها از ظرفیت دستگاههای معمول بیشتر است، استفاده از تجهیزات تهویه با دبی بالا اهمیت پیدا میکند. زنت ۳۰۰۰۰ مدل ENC-ZE300 با توانایی تأمین 30000 CFM هوا و ظرفیت گرمایشی 900000 BTU/hr، برای فضاهایی با متراژ تقریبی 900 متر مربع پیشنهاد شده است.
این ظرفیت، دستگاه را برای کاربردهایی مانند سولههای بزرگ، سالنهای تولید، کارگاههای پرتردد و انبارهای صنعتی در محدوده بررسی قرار میدهد. با این حال، عدد 900 متر مربع نباید بهعنوان یک ظرفیت قطعی در نظر گرفته شود؛ زیرا نیاز واقعی هر پروژه به حجم فضا، ارتفاع سقف، تعداد افراد، تجهیزات حرارتی، شرایط اقلیمی و افت فشار شبکه کانال بستگی دارد.
به همین دلیل، پیش از سفارش زنت ۳۰۰۰۰ بهتر است مشخصات ساختمان و نقشه سیستم توزیع هوا در کنار اطلاعات فنی دستگاه بررسی شود.
دو فن در ساختار هوادهی ENC-ZE300 استفاده شده است. فن دستگاه از نوع Nikotra/forward بوده و در مشخصات آن ساختار سانتریفیوژ/فوروارد/بکوارد ذکر شده است.
الکتروموتور از برند موتوژن/الکتروژن انتخاب میشود و توان آن 18 – 380W است. سرعت نامی موتور 1450 RPM اعلام شده و انتقال قدرت به پروانه توسط Belt Drive انجام میشود.
در چنین ساختاری، تنظیم صحیح تسمه و همراستایی پولیها اهمیت ویژهای دارد. شل بودن یا فرسودگی تسمه میتواند عملکرد مجموعه انتقال قدرت را تحت تأثیر قرار دهد. از طرف دیگر، شفت و یاتاقان FYH/JAPAN باید در سرویسهای دورهای از نظر صدا، لرزش و وضعیت مکانیکی بررسی شوند.
مجموعه فن به کمک بالانسگیر استاتیک و دینامیک بالانس شده است تا در زمان کارکرد، چرخش متعادلتری داشته باشد.
در بخش گرمایشی زنت ۳۰۰۰۰، کویل مسی 12 ردیف همراه با فین آلومینیومی 14 الی 20 ردیف قرار گرفته است. سایز لوله کویل طبق جدول 5.8 اعلام شده و این بخش وظیفه گرم کردن هوای عبوری در فصل سرد را دارد.
برای فصل گرم، پد سلولزی 20 سانتیمتری 7090 در مسیر هوا قرار میگیرد. آب به وسیله پمپ EBARA/POMP IRAN در مدار پد جریان پیدا میکند و تبخیر آن باعث کاهش دمای هوای عبوری میشود.
نکته مهم در این روش سرمایش، وابستگی عملکرد آن به رطوبت محیط است. در هوای خشک، ظرفیت تبخیر آب بیشتر بوده و سرمایش تبخیری میتواند مؤثرتر باشد؛ اما در مناطق مرطوب، میزان کاهش دما محدودتر خواهد بود. بنابراین شرایط اقلیمی باید بخشی از فرآیند انتخاب دستگاه باشد.
هوای تازه از مسیر دمپر برقی وارد دستگاه میشود. این دمپر امکان کنترل مسیر هوای ورودی را فراهم کرده و در هماهنگی با سیستم کنترل پروژه مورد استفاده قرار میگیرد.
فیلتر G4 نیز پیش از ورود هوا به بخشهای داخلی، ذرات درشت و گردوغبار اولیه را جذب میکند. نگهداری این فیلتر از مواردی است که نباید نادیده گرفته شود؛ زیرا افزایش گرفتگی آن میتواند دبی هوای سیستم را کاهش دهد.
ترموستات دیجیتال و تابلو برق اتوماتیک وظیفه کنترل و فرماندهی سیستم را بر عهده دارند. کلاس عایق حرارتی F و شدت صدای ثبتشده 70DBI نیز از مشخصات این مدل هستند. طراحی برق دستگاه باید با توجه به توان موتور، کابلکشی، تجهیزات حفاظتی و شرایط واقعی محل نصب انجام شود.
بدنه داخلی و بیرونی زنت ۳۰۰۰۰ گالوانیزه بوده و پوشش الکترواستاتیک با ضخامت 80 micron روی سطوح آن اجرا شده است. استراکچر از پروفیل آلومینیوم آلیاژ 6063 ساخته شده و اتصالات پلیآمید و شاسی ناودانی استاندارد نیز در ساختار دستگاه استفاده شدهاند.
این ترکیب، ساختاری مناسب برای نصب در محیطهای تأسیساتی ایجاد میکند؛ اما مقاومت خود دستگاه جایگزین طراحی صحیح محل نصب نیست. محل قرارگیری باید تراز و مستحکم باشد و برای خروج آب نیز مسیر مناسب داشته باشد.

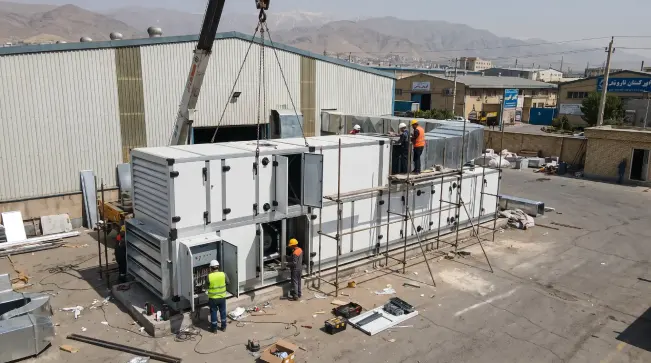

زنت ۳۰۰۰۰ بدون آب حدود 1800KG وزن دارد و ابعاد آن 320250250 است. به همین دلیل، بررسی مسیر انتقال دستگاه پیش از ارسال به محل پروژه ضروری است.
عرض درها، مسیر عبور، امکان استفاده از جرثقیل یا بالابر و تحمل سازه باید با وزن و ابعاد دستگاه تطبیق داده شوند.
برای پروژهای با متراژ تقریبی 900 متر مربع نیز لازم است محاسبات دقیق انجام شود. حجم هوای موردنیاز، ارتفاع سالن، تعداد افراد، بار حرارتی، طول کانال، سطح مقطع کانال و فشار استاتیک از جمله متغیرهایی هستند که میتوانند ظرفیت واقعی موردنیاز را تغییر دهند.
همچنین فضای سرویس در اطراف دستگاه باید بهاندازهای باشد که دسترسی به فیلتر، پمپ، پد، کویل، تسمه و یاتاقانها بدون محدودیت انجام شود.
زنت ۳۰۰۰۰ با هوادهی 30000 CFM، ظرفیت گرمایشی 900000 BTU/hr و موتور 18 – 380W برای پروژههایی طراحی شده است که نیاز به حجم هوای قابلتوجهی دارند. با این حال، انتخاب درست آن زمانی اتفاق میافتد که ظرفیت دستگاه با حجم واقعی فضا و شرایط شبکه کانال هماهنگ باشد.
در ماشین سازی انعکاس، مشخصاتی مانند فنهای دستگاه، کویل 12 ردیفه، پد سلولزی 20 سانتیمتری، سیستم فیلتراسیون و تجهیزات کنترلی در کنار شرایط پروژه قابل بررسی هستند تا دستگاه بر اساس نیاز واقعی انتخاب شود.
پس از نصب نیز کیفیت نگهداری روی عملکرد دستگاه اثر مستقیم دارد. سرویس تسمه و یاتاقان، شستوشوی کویل، تمیز نگه داشتن فیلتر و پد و کنترل مدار آب، از اقداماتی هستند که برای حفظ عملکرد مناسب زنت ۳۰۰۰۰ در کارکرد طولانیمدت باید در برنامه سرویس قرار بگیرند.
