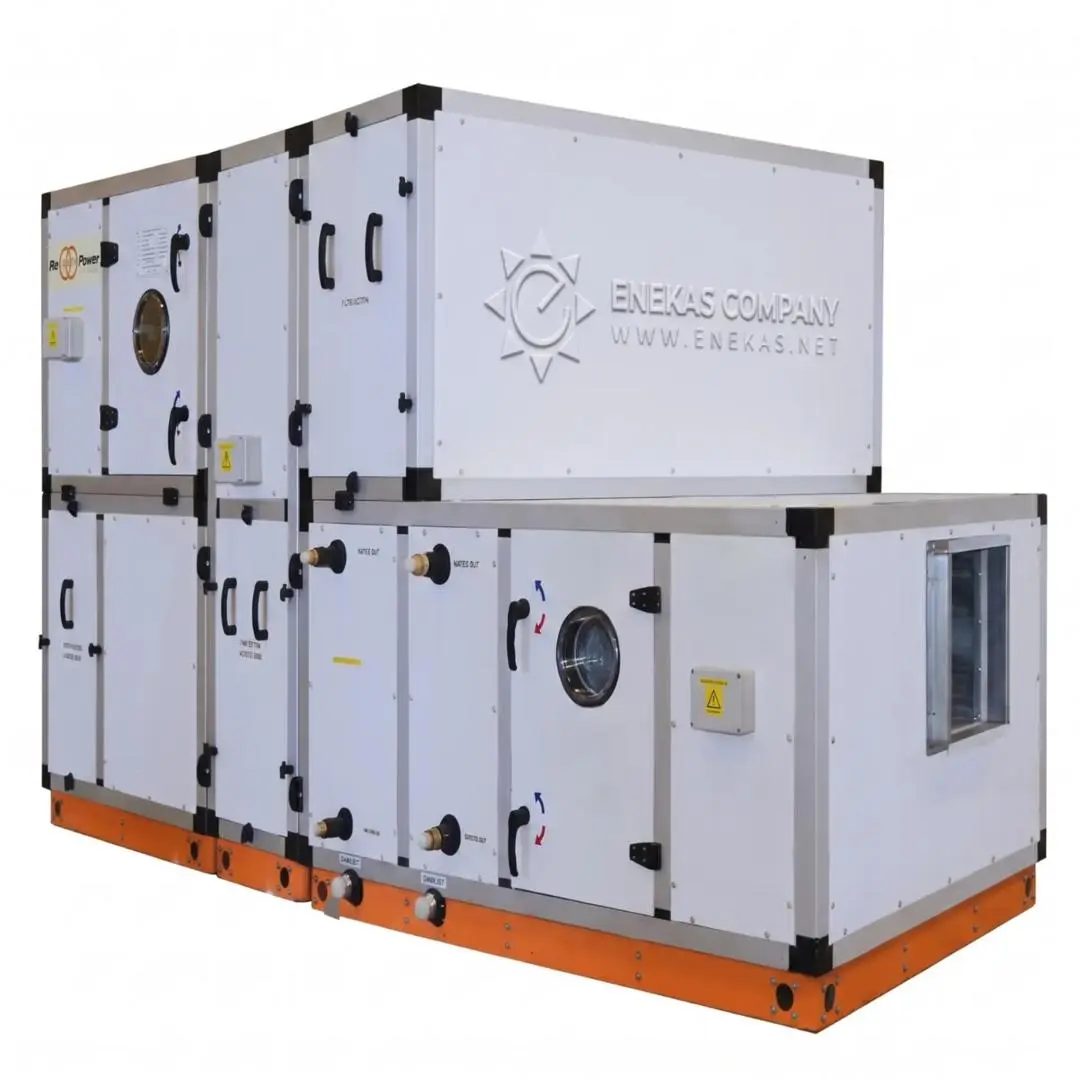

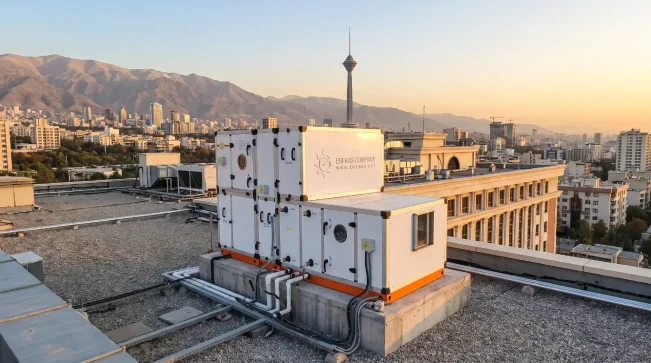

دستگاه زنت ۲۰۰۰۰ مدل ENC-ZE200 راهکاری یکپارچه برای تأمین هوای تازه، سرمایش تبخیری و گرمایش در فضاهای صنعتی متوسط است. این دستگاه با وارد کردن هوای بیرون، عبور دادن آن از بخش فیلتراسیون و سپس آمادهسازی دمای هوا، به ایجاد جریان پیوسته و کنترلشده در محیط کمک میکند. بر اساس اطلاعات جدول محصول، ظرفیت هوادهی آن 20000 cfm و ظرفیت گرمایشی آن 600000 btu/hr است و برای متراژ تقریبی 500 متر مربع پیشنهاد شده است. به همین دلیل میتوان آن را برای سولههای متوسط، کارگاههای صنعتی، سالنهای تولید سبک و انبارهای بزرگ بررسی کرد؛ البته انتخاب نهایی باید با محاسبه ارتفاع سقف، تعداد افراد، بار حرارتی، شرایط اقلیمی و افت فشار کانال انجام شود، زیرا متراژ بهتنهایی معیار کافی برای تعیین ظرفیت نیست.
در بخش هوادهی، مدل فن دستگاه Nikotra/forward و نوع فن «سانتریفیوژ/ فوروارد / بکوارد» درج شده و تعداد فن آن 2 عدد است. الکتروموتور از برند موتوژن/الکتروژن انتخاب میشود و مشخصه توان موتور در جدول 11 – 380W ثبت شده است. سرعت گردش موتور 1450RPM بوده و انتقال نیرو از موتور به پروانه به روش Belt Drive انجام میشود. استفاده از اتصال تسمهای امکان انتقال توان متناسب با ساختار فن را فراهم میکند و در سرویس دورهای باید وضعیت تسمه، همراستایی پولیها و کشش مناسب آن کنترل شود. شفت و یاتاقان FYH/JAPAN نیز بخشی از مجموعه دوار دستگاه است و سلامت آن بر لرزش، صدا و دوام کارکرد اثر مستقیم دارد. بالانسگیر دستگاه از نوع استاتیک و دینامیک است تا مجموعه هوادهی در زمان کارکرد، رفتار پایدارتر و لرزش کنترلشدهتری داشته باشد.
بخش تبادل حرارت زنت ۲۰۰۰۰ از فین آلومینیومی 14 الی 20 ردیف و کویل مسی 8 ردیف تشکیل شده است. سایز لولههای کویل مسی در جدول 5.8 درج شده و کویل، وظیفه انتقال گرما به هوای عبوری در فصل سرد را بر عهده دارد. در فصل گرم، پد سلولزی 15 سانتی متری7090 در مسیر جریان هوا قرار میگیرد تا با مرطوب شدن و تبخیر آب، دمای هوای ورودی کاهش پیدا کند. پمپ آب EBARA/POMP IRAN آب را در مدار پد به گردش درمیآورد. عملکرد سرمایش تبخیری به دما و رطوبت هوای بیرون وابسته است؛ بنابراین این دستگاه در اقلیم خشک و نیمهخشک بازده مناسبتری دارد و برای مناطق بسیار مرطوب باید پیش از خرید، شرایط پروژه بهصورت تخصصی ارزیابی شود.
هوای تازه از طریق دمپر برقی وارد دستگاه میشود. برقی بودن دمپر امکان کنترل بهتر مسیر ورود هوا را در کنار تجهیزات کنترلی پروژه فراهم میکند. فیلتر هوای G-4 برای گرفتن ذرات درشت و گردوغبار اولیه در مسیر ورودی قرار دارد و پاکسازی یا تعویض منظم آن برای جلوگیری از افت دبی هوا ضروری است. کلاس عایق حرارتی دستگاه F درج شده و شدت صدای ثبتشده در جدول 70DBI است. ترموستات دیجیتال و تابلو برق اتوماتیک نیز وظیفه کنترل دما و مدیریت فرمانهای الکتریکی را بر عهده دارند. برای بهرهبرداری مطمئن، ظرفیت تابلو، کابلکشی، حفاظت الکتریکی و دسترسی سرویس باید با مشخصات واقعی موتور و شرایط نصب هماهنگ شود.
ساختار دستگاه برای دوام در محیط تأسیساتی طراحی شده است. جنس بدنه داخلی و بیرونی هر دو گالوانیزه و گالوانیزه ذکر شده، رنگ الکترواستاتیک با ضخامت 80 micron روی سطوح اعمال میشود و استراکچر از پروفیل آمینیوم آلیاژ 6063 ساخته شده است. اتصالات از جنس از جنس پلی امید و شاسی از نوع ناودانی استاندارد است. ترکیب بدنه گالوانیزه، پوشش رنگ و شاسی ناودانی به مقاومت مجموعه در برابر رطوبت، تنشهای حمل و وزن اجزای داخلی کمک میکند. با این حال محل نصب باید تراز، مقاوم و دارای مسیر مناسب تخلیه آب باشد تا فشار اضافی یا خوردگی زودرس ایجاد نشود.
وزن دستگاه بدون آب 1200KG و ابعاد آن 300*200*200 است. این دو عدد باید پیش از سفارش با مسیر حمل، عرض درها، ظرفیت جرثقیل یا بالابر، ابعاد محل استقرار و مقاومت سازه تطبیق داده شوند. متراژ مناسب اعلامشده 500 متر مربع یک راهنمای اولیه است و جایگزین محاسبه مهندسی نیست. در طراحی نهایی باید حجم واقعی فضا، تعداد تعویض هوای لازم، تراکم نفرات، تجهیزات گرمازا، طول و مقطع کانال، فشار استاتیک و شرایط آبوهوایی بررسی شود. همچنین لازم است فضای کافی برای باز شدن پنلهای سرویس، دسترسی به فیلتر، پمپ، پد، کویل، تسمه و یاتاقانها در نظر گرفته شود.
زنت ۲۰۰۰۰ برای پروژههایی در نظر گرفته میشود که به هوادهی 20000 CFM و ظرفیت گرمایشی 600000 BTU/hr نیاز دارند. با این حال، انتخاب نهایی باید بر اساس متراژ ساختمان، شرایط اقلیمی، فضای نصب و مسیر کانالکشی انجام شود و توان موتور 11 – 380W نیز با نیاز سیستم مطابقت داشته باشد. ماشین سازی انعکاس با بررسی شرایط پروژه میتواند در تعیین ظرفیت مناسب و مشخصات اجرایی دستگاه پیش از خرید کمک کند.
فن و کویل در کنار پد سلولزی، فیلتر G4، دمپر برقی، پمپ آب، ترموستات دیجیتال و تابلو برق اتوماتیک، اجزای اصلی این سیستم را تشکیل میدهند. بدنه گالوانیزه نیز ساختار دستگاه را تکمیل کرده است. ترکیب این تجهیزات، امکان استفاده از زنت ۲۰۰۰۰ برای تأمین هوای تازه و ایجاد شرایط دمایی مطلوب در فصول مختلف را فراهم میسازد.
پیش از نهایی کردن سفارش، بررسی نقشه کانالکشی و شرایط آبوهوایی محل نصب توصیه میشود تا جهت دهش هوا، محل اتصال کانال، ظرفیت نهایی و تجهیزات سفارشی دقیقاً متناسب با پروژه تعیین شوند. همچنین سرویس دورهای فیلتر و پد، کنترل سطح آب، بررسی تسمه و یاتاقانها و شستوشوی کویل، نقش مهمی در جلوگیری از افت راندمان و افزایش عمر مفید زنت ۲۰۰۰۰ دارد.
