وقتی صحبت از تهویه سالنهای صنعتی با حجم هوای بالا میشود، انتخاب دستگاهی که بتواند همزمان هوای تازه را وارد محیط کند و شرایط دمایی مناسبی ایجاد کند اهمیت زیادی دارد. زنت ۲۵۰۰۰ مدل ENC-ZE250 با ظرفیت هوادهی 25000 CFM و ظرفیت گرمایشی 750000 BTU/hr برای استفاده در فضاهایی با وسعت تقریبی 700 متر مربع پیشنهاد شده است.
این دستگاه ترکیبی از هوادهی، فیلتراسیون، گرمایش و سرمایش تبخیری را در اختیار پروژه قرار میدهد و به همین دلیل میتوان آن را برای سالنهای تولید، کارگاههای صنعتی، سولهها و فضاهای خدماتی بزرگ مورد بررسی قرار داد. البته متراژ اعلامشده تنها یک معیار اولیه است و نمیتوان بر اساس آن بهتنهایی ظرفیت دستگاه را مشخص کرد.
ارتفاع سالن، تعداد افراد حاضر، تجهیزات مولد حرارت، میزان هوای تازه موردنیاز، شرایط آبوهوایی و افت فشار مسیر کانال از جمله عواملی هستند که باید پیش از انتخاب نهایی بررسی شوند. این موضوع بهخصوص در پروژههای صنعتی اهمیت بیشتری دارد؛ زیرا یک انتخاب نادرست میتواند باعث افزایش مصرف انرژی یا کاهش کیفیت تهویه شود.
در بخش هوادهی این مدل از فن Nikotra/forward استفاده شده و ساختار فن در رده سانتریفیوژ/فوروارد/بکوارد قرار میگیرد. دو فن برای مجموعه در نظر گرفته شده و الکتروموتور مورد استفاده از برندهای موتوژن/الکتروژن انتخاب میشود. توان ثبتشده موتور 15 – 380W و سرعت گردش آن 1450 RPM است.
انتقال نیرو از موتور به پروانه توسط سیستم Belt Drive انجام میشود. این نوع انتقال نیرو، نیازمند کنترل منظم وضعیت تسمه و پولیهاست؛ بهخصوص در دستگاهی که برای کارکرد مداوم در محیطهای صنعتی طراحی شده است.
شفت و یاتاقان FYH/JAPAN نیز در مجموعه دوار دستگاه قرار دارند. عملکرد صحیح این قطعات مستقیماً با میزان لرزش، صدای کارکرد و دوام مجموعه ارتباط دارد. همچنین استفاده از بالانسگیر استاتیک و دینامیک به ایجاد حرکت متعادلتر مجموعه فن و کاهش لرزش در زمان بهرهبرداری کمک میکند.
زنت ۲۵۰۰۰ برای ایجاد شرایط دمایی مناسب در فصلهای مختلف، از ترکیب کویل و سیستم سرمایش تبخیری استفاده میکند. بخش کویل دارای فین آلومینیومی 14 الی 20 ردیف و کویل مسی 10 ردیف است و سایز لوله مسی طبق مشخصات جدول 5.8 درج شده است.
در فصل سرد، کویل وظیفه انتقال گرما به هوای عبوری را بر عهده دارد. در زمان استفاده از سرمایش تبخیری، پد سلولزی 15 سانتیمتری 7090 در مسیر جریان هوا قرار میگیرد. آب توسط پمپ EBARA/POMP IRAN روی پد گردش کرده و تبخیر آب موجب کاهش دمای هوای ورودی میشود.
البته میزان سرمایش تبخیری به شرایط هوای بیرون وابسته است. هرچه هوا خشکتر باشد، امکان تبخیر آب و کاهش دمای هوا بیشتر خواهد بود. بنابراین این سیستم معمولاً در مناطق خشک و نیمهخشک عملکرد مطلوبتری دارد و برای شهرهای دارای رطوبت بالا بهتر است شرایط پروژه پیش از سفارش توسط کارشناس بررسی شود.
دمپر برقی مسیر ورود هوای تازه به دستگاه را کنترل میکند و در کنار سیستم کنترل، امکان مدیریت مناسب جریان هوا را فراهم میسازد. پس از ورود هوا، فیلتر G4 وظیفه حذف بخش قابلتوجهی از گردوغبار و ذرات درشت را بر عهده دارد.
تمیز یا تعویض کردن فیلتر در بازههای مشخص اهمیت زیادی دارد؛ زیرا گرفتگی فیلتر میتواند باعث افزایش افت فشار و کاهش دبی هوای عبوری شود.
در بخش کنترل نیز ترموستات دیجیتال و تابلو برق اتوماتیک در نظر گرفته شدهاند. کلاس عایق حرارتی دستگاه F و شدت صدای ثبتشده آن 70DBI است. برای اجرای صحیح سیستم برق، ظرفیت تابلو، کابلها و تجهیزات حفاظتی باید با مشخصات واقعی پروژه و موتور دستگاه هماهنگ شوند.
بدنه داخلی و خارجی دستگاه از گالوانیزه ساخته شده و روی سطوح آن رنگ الکترواستاتیک با ضخامت 80 micron اعمال میشود. استراکچر نیز از پروفیل آلومینیوم آلیاژ 6063 ساخته شده است.
اتصالات پلیآمید و شاسی ناودانی استاندارد، سایر بخشهای ساختاری دستگاه را تشکیل میدهند. ترکیب این اجزا برای تحمل وزن تجهیزات داخلی و شرایط محیطی تأسیسات مناسب است.
با وجود ساختار مقاوم، محل استقرار زنت باید کاملاً تراز و دارای استحکام کافی باشد. همچنین برای جلوگیری از تجمع آب و ایجاد خوردگی، پیشبینی مسیر مناسب تخلیه آب در زمان نصب ضروری است.

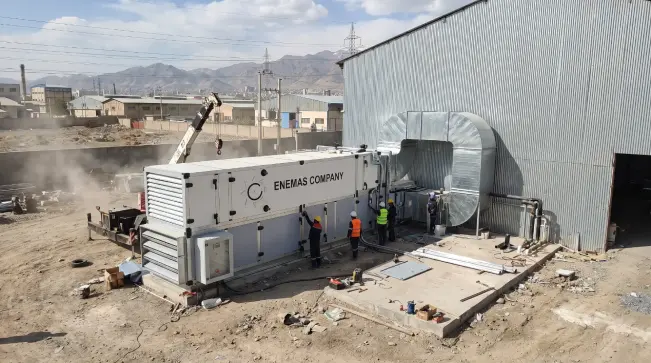

زنت ۲۵۰۰۰ بدون آب حدود 1500KG وزن دارد و ابعاد آن 320250250 است. بنابراین موضوع حمل دستگاه نباید به بعد از خرید موکول شود. مسیر انتقال، عرض ورودیها، ظرفیت جرثقیل یا بالابر و مقاومت محل نصب باید از قبل بررسی شوند.
ظرفیت پیشنهادی برای حدود 700 متر مربع، صرفاً یک راهنمای اولیه است. در پروژههای واقعی باید حجم سالن، ارتفاع سقف، تعداد تعویض هوا، تعداد نفرات، تجهیزات گرمازا، طول و مقطع کانال و فشار استاتیک سیستم نیز محاسبه شوند.
از طرف دیگر، فضای کافی برای باز کردن پنلهای دستگاه و دسترسی تکنسین به فیلتر، پمپ، پد، کویل، تسمه و یاتاقانها باید در طراحی محل نصب در نظر گرفته شود.
زنت ۲۵۰۰۰ زمانی بهترین عملکرد را ارائه میدهد که انتخاب آن بر مبنای شرایط واقعی پروژه انجام شده باشد، نه صرفاً متراژ اسمی. ظرفیت 25000 CFM، گرمایش 750000 BTU/hr و موتور 15 – 380W در کنار سیستم فن، کویل، پد سلولزی، فیلتر G4، دمپر برقی، پمپ آب و تجهیزات کنترلی، مجموعهای مناسب برای پروژههای صنعتی بزرگ ایجاد کردهاند.
ماشین سازی انعکاس در زمان انتخاب این دستگاه میتواند مشخصات پروژه، شرایط نصب و نیازهای کانالکشی را در کنار اطلاعات فنی دستگاه بررسی کند تا انتخاب نهایی با شرایط واقعی ساختمان هماهنگ باشد.
در ادامه نیز نگهداری صحیح اهمیت زیادی دارد. کنترل تسمه و یاتاقانها، تمیز کردن فیلتر، بررسی وضعیت پد و سطح آب و شستوشوی کویل، اقداماتی هستند که میتوانند از افت تدریجی راندمان جلوگیری کرده و عمر کاری زنت ۲۵۰۰۰ را افزایش دهند.
