در پروژههایی که حجم سالن و میزان هوای تازه موردنیاز بسیار بالاست، انتخاب سیستم تهویه باید با نگاه دقیقتری نسبت به تجهیزات معمول انجام شود. زنت ۵۰۰۰۰ مدل ENC-ZE500 با ظرفیت هوادهی 50000 CFM و ظرفیت گرمایشی 1500000 BTU/hr، یکی از مدلهای پرظرفیت این مجموعه است و برای متراژ تقریبی 1500 متر مربع پیشنهاد شده است.
این دستگاه میتواند برای کارخانههای بزرگ، سالنهای تولید گسترده، سولههای صنعتی سنگین، انبارها و مراکز لجستیکی مورد بررسی قرار گیرد. البته مقدار 1500 متر مربع یک معیار اولیه است و ظرفیت واقعی باید براساس حجم سالن، ارتفاع سقف، تعداد نفرات، بار حرارتی، شرایط اقلیمی و مشخصات شبکه کانال تعیین شود.
در چنین پروژهای، بررسی فنی پیش از سفارش اهمیت زیادی دارد؛ زیرا افزایش ظرفیت هوادهی به معنای نیاز به طراحی دقیقتر مسیر انتقال هوا، برق و فضای نصب است.
زنت ۵۰۰۰۰ از دو فن Nikotra/forward استفاده میکند که نوع آنها سانتریفیوژ/فوروارد/بکوارد اعلام شده است. الکتروموتورها از برند موتوژن/الکتروژن بوده و توان ثبتشده برای موتور 27 – 380W است.
سرعت گردش موتور 1450 RPM بوده و انتقال نیرو به کمک Belt Drive انجام میشود. بنابراین تسمه و مجموعه پولیها از جمله قطعاتی هستند که باید در سرویسهای دورهای تحت بررسی قرار گیرند.
در کنار این موارد، شفت و یاتاقان FYH/JAPAN در مجموعه مکانیکی قرار گرفتهاند. هرگونه افزایش غیرعادی صدا یا لرزش میتواند نشانه نیاز به بررسی این قسمتها باشد. بالانس استاتیک و دینامیک نیز برای متعادل کردن مجموعه چرخان دستگاه در نظر گرفته شده است.
کویل این مدل از 14 ردیف کویل مسی و فین آلومینیومی 14 الی 20 ردیف تشکیل شده است. سایز لوله مسی طبق جدول 5.8 اعلام شده و این مجموعه در زمان نیاز، حرارت را به جریان هوا منتقل میکند.
در بخش سرمایش، پد سلولزی 30 سانتیمتری 7090 استفاده شده است. آب به وسیله پمپ EBARA/POMP IRAN در مدار پد گردش کرده و تبخیر آب، دمای هوای عبوری را کاهش میدهد.
مانند سایر سیستمهای سرمایش تبخیری، راندمان این بخش ارتباط مستقیمی با شرایط هوای محیط دارد. هوای خشک امکان تبخیر بیشتری فراهم میکند؛ در نتیجه مناطق خشک و نیمهخشک معمولاً شرایط مناسبتری برای استفاده از این سیستم دارند. در مناطق مرطوب، بررسی دقیق شرایط اقلیمی قبل از انتخاب ضروری است.
دمپر برقی، ورود هوای تازه به مجموعه را کنترل میکند و در هماهنگی با سیستم کنترل پروژه مورد استفاده قرار میگیرد. پس از آن، هوا از فیلتر G4 عبور میکند تا بخشی از گردوغبار و ذرات درشت پیش از ورود به قسمتهای داخلی گرفته شوند.
در ظرفیت هوادهی 50000 CFM، نگهداری فیلتر اهمیت زیادی دارد؛ زیرا افزایش مقاومت مسیر ورودی میتواند روی جریان هوا تأثیر بگذارد.
ترموستات دیجیتال و تابلو برق اتوماتیک برای مدیریت عملکرد دستگاه استفاده شدهاند. کلاس عایق حرارتی F و شدت صدای 70DBI نیز در مشخصات این مدل ثبت شده است.
از نظر اجرایی، تابلو برق، کابلکشی، تجهیزات حفاظتی و دسترسی برای سرویس باید متناسب با توان واقعی دستگاه و شرایط پروژه طراحی شوند.
بدنه داخلی و خارجی زنت ۵۰۰۰۰ از گالوانیزه ساخته شده و پوشش رنگ الکترواستاتیک با ضخامت 80 micron روی آن اعمال شده است. استراکچر از پروفیل آلومینیوم آلیاژ 6063 ساخته شده و اتصالات پلیآمید و شاسی ناودانی استاندارد نیز در ساختار دستگاه به کار رفتهاند.

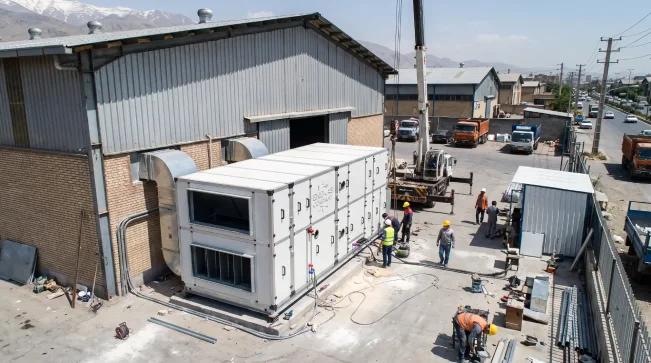

با توجه به ابعاد و وزن بالای این مدل، استحکام محل استقرار اهمیت زیادی دارد. سطح نصب باید کاملاً تراز باشد و تمهیدات لازم برای تخلیه آب نیز در نظر گرفته شود.
وزن زنت ۵۰۰۰۰ بدون آب 2800KG است و ابعاد دستگاه 380380320 اعلام شده است. این مشخصات باید قبل از ارسال با مسیر حمل، ورودی ساختمان، ظرفیت بالابر یا جرثقیل و تحمل سازه تطبیق داده شوند.
از طرف دیگر، نصب دستگاه تنها به ایجاد یک سطح مناسب محدود نمیشود. برای سرویس فیلتر، پمپ، پد، کویل، تسمه و یاتاقان باید فضای دسترسی کافی در اطراف دستگاه وجود داشته باشد.
متراژ پیشنهادی 1500 متر مربع نیز باید در مرحله طراحی با محاسبات واقعی کنترل شود. حجم سالن، ارتفاع، نرخ تعویض هوا، بار حرارتی، تعداد افراد، مسیر کانال و فشار استاتیک میتوانند نیاز نهایی پروژه را تغییر دهند.
زنت ۵۰۰۰۰ با هوادهی 50000 CFM، ظرفیت گرمایشی 1500000 BTU/hr و موتور 27 – 380W، برای پروژههایی در مقیاس بزرگ طراحی شده است که حجم قابلتوجهی از هوای تازه و ظرفیت حرارتی بالا نیاز دارند. در این مدل، فنهای قدرتمند، کویل 14 ردیفه، پد سلولزی 30 سانتیمتری، فیلتر G4، دمپر برقی و تجهیزات کنترلی در یک مجموعه قرار گرفتهاند.
با توجه به ابعاد و ظرفیت بالای دستگاه، انتخاب آن بهتر است پس از بررسی کامل پروژه انجام شود. ماشین سازی انعکاس میتواند در بررسی اطلاعات فنی، شرایط نصب، الزامات کانالکشی و نیاز حرارتی پروژه، مسیر انتخاب و سفارش زنت ۵۰۰۰۰ را دقیقتر کند.
در نهایت، برای بهرهبرداری پایدار از این دستگاه باید نگهداری پیشگیرانه جدی گرفته شود. بررسی دورهای تسمه و یاتاقان، شستوشوی کویل، پاکسازی فیلتر و پد و کنترل مدار آب، از مهمترین اقداماتی هستند که به حفظ راندمان و افزایش عمر مفید دستگاه کمک میکنند.
