جهت مشاوره ، گرفتن نمایندگی و دریافت قیمت محصول با ما تماس بگیرید.

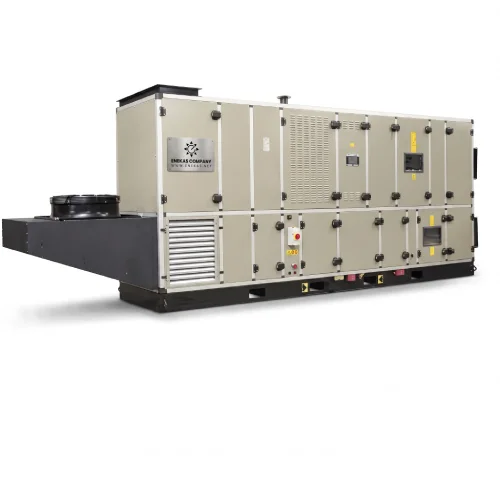

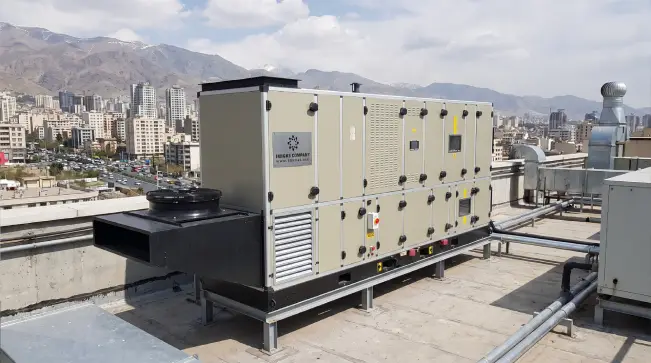

هواساز هایژنیک 12000 CFM مدل ENC-HE1200 یکی از مدلهای پرظرفیت تولیدی ماشین سازی انعکاس است که برای هوادهی در مقیاس بالاتر طراحی شده است. ظرفیت هوادهی این دستگاه در جدول فنی 20400 مترمکعب اعلام شده و ظرفیت برودتی آن به 363625 BTU/hr میرسد. در بخش گرمایش نیز ظرفیت 787842 BTU/hr برای این مدل ثبت شده است. برق ورودی دستگاه 380 ولت، سه فاز و 50 هرتز است.
هواساز هایژنیک ENC-HE1200 تنها از نظر مقدار هوادهی در رده مدلهای بزرگ قرار نمیگیرد؛ موتور 15 کیلووات، کویلهای 24 فوت مربعی، وزن 3000 کیلوگرمی و ساختار پنجبستره فیلتراسیون نیز نشان میدهند که برای ارزیابی این دستگاه باید مجموعه مشخصات مکانیکی، حرارتی و فیزیکی آن در کنار یکدیگر بررسی شوند.
ظرفیت اسمی دستگاه 12000 CFM است و مقدار هوادهی آن 20400 مترمکعب در جدول ماشین سازی انعکاس درج شده است. این مقدار، نخستین مشخصه برای تطبیق ENC-HE1200 با نیاز پروژه به شمار میرود.
در مرحله بعد باید ظرفیتهای حرارتی بررسی شوند. بخش سرمایشی دستگاه ظرفیت 363625 BTU/hr دارد و بخش گرمایشی آن با ظرفیت 787842 BTU/hr تعریف شده است.
در نتیجه هنگام بررسی این مدل سه پارامتر اصلی در اختیار کاربر قرار دارد:
این اطلاعات باعث میشوند انتخاب دستگاه تنها بر اساس نام مدل انجام نشود و مشخصات واقعی هوادهی، سرمایش و گرمایش نیز وارد تصمیمگیری شوند.
در بخش هوادهی دستگاه از یک فن استفاده شده است. مدل فن پلاگ فن / سانتریفیوژ بکوارد بوده و نوع آن Plug Fan / Nicorata در جدول مشخصات ثبت شده است.
برای تأمین نیروی مورد نیاز این مجموعه، موتور 15 کیلووات در نظر گرفته شده است. برندهای قابل استفاده برای الکتروموتور در جدول شامل زیمنس، موتوژن و الکتروژن هستند.
سرعت گردش موتور در دو مقدار 1450 و 3000 RPM مشخص شده و ارتباط میان موتور و پروانه از نوع Direct Drive است.
از نظر نحوه خروج هوا، ENC-HE1200 قابلیت تولید به شکل روبروزن و بالازن را دارد. این ویژگی باعث میشود در زمان طراحی جانمایی، نوع خروجی هوا نیز متناسب با مسیر مورد نظر انتخاب شود.
با افزایش ظرفیت هوادهی، مشخصات بخش کویل نیز تغییر میکند. در ENC-HE1200 سطح کویل گرم 24 فوت مربع و سطح کویل سرد نیز 24 فوت مربع است.
سرعت جریان هوا روی کویلها 500 FPM در نظر گرفته شده و سایز لولههای مسی کویل نیز 5.8 در جدول فنی ثبت شده است.
این بخش باید همراه با ظرفیت گرمایشی و برودتی دستگاه بررسی شود. به بیان دیگر، برای شناخت بخش حرارتی ENC-HE1200 نمیتوان فقط عدد BTU/hr را در نظر گرفت؛ سطح کویل و سرعت جریان هوا روی آن نیز بخشی از مشخصات فنی دستگاه هستند.
در هواساز هایژنیک 12000 CFM، سیستم فیلتراسیون از پنج بستر متفاوت تشکیل شده است. هر بستر برای نوع مشخصی از فیلتر تعریف شده و این ترتیب در دیتاشیت محصول قابل مشاهده است.
در بستر اول Aluminum قرار دارد. مرحله دوم شامل Polypropylene/G-4 است. پس از آن، بستر سوم با فیلترهای کیسهای Bag F7، F8 یا F9 تعریف شده است.
در مرحله چهارم از Activated Carbon استفاده میشود و آخرین بستر نیز به HEPA H13/H14 اختصاص دارد.
این ساختار باعث میشود خریدار پیش از سفارش ENC-HE1200 بتواند آرایش فیلترهای دستگاه را مرحله به مرحله بررسی کند و مشخصات هر بستر را بهصورت مستقل در اختیار داشته باشد.
دمپر هوای تازه دستگاه از نوع برقی ایرفویل آلومینیومی است. همچنین برای این بخش، AROSIO با طراحی ایتالیایی در مشخصات فنی ذکر شده است.
دستگاه به Sight Glass نیز مجهز است که بهعنوان دریچه بازدید در ساختار هواساز در نظر گرفته شده است.
این دو بخش در کنار سیستم فیلتراسیون و فن، اجزای مرتبط با ورود، عبور و کنترل هوا در ENC-HE1200 را تکمیل میکنند.
برای هوابندی ENC-HE1200 از Elastomeric Tape استفاده شده است. عایق حرارتی دستگاه از نوع پلیاورتان بوده و ضخامت عایق در محدوده 20 تا 40 میلیمتر قرار دارد.
کلاس عایق حرارتی C است. همچنین در بخش موتور، لرزهگیر استاتیک و دینامیک در نظر گرفته شده است.
وجود مشخصات مستقل برای عایق، هوابندی و لرزهگیر باعث میشود کاربر علاوه بر ظرفیت مکانیکی، اطلاعات مربوط به ساختار بدنه دستگاه را نیز در اختیار داشته باشد.
ابعاد دستگاه در جدول فنی 480×185×184 ثبت شده و وزن آن 3000 کیلوگرم است. همین دو عدد نشان میدهند که جانمایی ENC-HE1200 باید پیش از ورود دستگاه به محل پروژه بهدقت بررسی شود.
فضای مورد نیاز برای استقرار، مسیر انتقال دستگاه تا محل نصب و شرایط محل قرارگیری باید بر اساس ابعاد و وزن واقعی دستگاه بررسی شوند.
در ساخت استراکچر از پروفیلهای اکستروژن آلومینیوم استفاده شده است. اتصالات دستگاه از جنس پلیآمید هستند و شاسی با پروفیل استاندارد ساخته میشود.
بدنه داخلی از استیل 304 و بخش بیرونی از گالوانیزه ساخته شده است. پوشش نهایی نیز رنگ الکترواستاتیک 60/80 میکرون است.
در سیستم کنترل این هواساز از ترموستات دیجیتال استفاده شده است. همچنین برای مدیریت حجم هوادهی، اینورتر از برندهای معتبر در جدول دستگاه پیشبینی شده است.
اندازهگیری دما و رطوبت توسط سنسور PT100 انجام میشود و برای اختلاف فشار، سوئیچ DPS در نظر گرفته شده است.
تابلو برق دستگاه از نوع اتوماتیک است و قطعات آن میتوانند از برندهای LS یا پارس فانال باشند.
از دیگر تجهیزات درجشده برای این مدل، لامپ UV هشت ولت با طول 30 سانتیمتر است. به این ترتیب بخش کنترلی ENC-HE1200 فقط شامل ترموستات نیست و تجهیزات مربوط به حجم هوا، دما، رطوبت، اختلاف فشار و تابلو برق نیز در آن تعریف شدهاند.
هواساز هایژنیک ENC-HE1200 ماشین سازی انعکاس دارای ظرفیت اسمی 12000 CFM و هوادهی 20400 مترمکعب است. موتور 15 کیلووات، پلاگ فن سانتریفیوژ بکوارد و اتصال Direct Drive، بخش اصلی سیستم هوادهی این دستگاه را تشکیل میدهند.
در بخش حرارتی، دو کویل سرد و گرم با سطح 24 فوت مربع وجود دارد. ظرفیت برودتی دستگاه 363625 BTU/hr و ظرفیت گرمایشی آن 787842 BTU/hr است.
سیستم پنجبستره فیلتراسیون، بدنه داخلی استیل 304، بدنه خارجی گالوانیزه، عایق پلیاورتان 20 تا 40 میلیمتر، وزن 3000 کیلوگرمی و ابعاد 480×185×184 نیز سایر مشخصات اصلی ENC-HE1200 هستند.
برای انتخاب این مدل باید ظرفیتهای عملکردی در کنار ابعاد، وزن، برق سه فاز، نوع خروجی هوا و ساختار فیلترها بررسی شوند تا تصمیمگیری بر اساس مشخصات واقعی همین مدل انجام شود.
