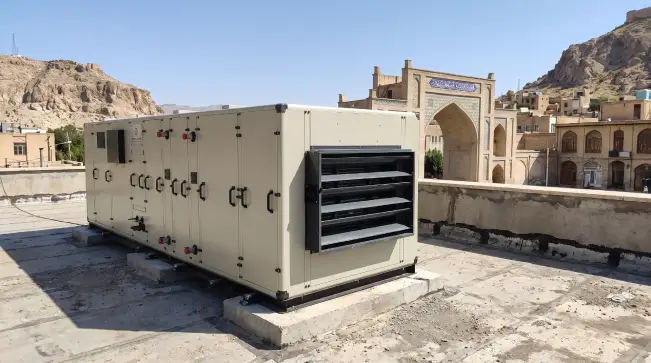

هواساز هایژنیک 4500 CFM مدل ENC-HE450

هواساز هایژنیک 4500 CFM مدل ENC-HE450 یکی از محصولات ماشین سازی انعکاس است که بر اساس جدول مشخصات فنی، ظرفیت هوادهی 7650 مترمکعب دارد. ظرفیت برودتی این مدل 132527 BTU/hr و ظرفیت گرمایشی آن 288458 BTU/hr اعلام شده است. دستگاه برای کار با برق 380 ولت، سه فاز و 50 هرتز طراحی شده و مجموعه‌ای از فن، کویل سرد و گرم، سیستم فیلتراسیون پنج‌بستره، تجهیزات کنترلی و بدنه با ساختار مشخص را در اختیار کاربر قرار می‌دهد.

ظرفیت هوادهی هواساز هایژنیک 4500 CFM

ENC-HE450 با ظرفیت اسمی 4500 CFM در رده هواسازهای هایژنیک ماشین سازی انعکاس قرار دارد. مقدار هوادهی درج‌شده برای این دستگاه 7650 مترمکعب است. این عدد یکی از مهم‌ترین مشخصات هنگام بررسی تناسب دستگاه با ظرفیت مورد نیاز پروژه محسوب می‌شود.

در بخش سرمایش، ظرفیت برودتی دستگاه 132527 BTU/hr است. برای بخش گرمایش نیز ظرفیت 288458 BTU/hr در جدول فنی ثبت شده است. بنابراین هنگام انتخاب این مدل، علاوه بر حجم هوادهی، ظرفیت‌های سرمایشی و گرمایشی نیز باید به‌صورت مستقل بررسی شوند.

برق ورودی این هواساز 380 ولت سه فاز با فرکانس 50 هرتز است. این مشخصه باید هنگام آماده‌سازی زیرساخت برق محل نصب دستگاه مورد توجه قرار گیرد.

فن و الکتروموتور ENC-HE450

در هواساز هایژنیک 4500 CFM از یک فن استفاده شده است. مدل فن در مشخصات دستگاه به‌صورت پلاگ فن / سانتریفیوژ بکوارد معرفی شده و نوع آن Plug Fan / Nicorata است.

از نظر نحوه خروج هوا، این دستگاه در مدل‌های روبروزن و بالازن قابل تولید است. این ویژگی امکان انتخاب مدل خروجی متناسب با شرایط جانمایی دستگاه و مسیر مورد نظر برای انتقال هوا را فراهم می‌کند.

برای الکتروموتور ENC-HE450 برندهای زیمنس، موتوژن و الکتروژن در جدول مشخصات فنی ذکر شده‌اند. توان موتور این دستگاه 5.5 کیلووات است و سرعت گردش موتور در دو مقدار 1450 و 3000 RPM درج شده است.

نوع اتصال موتور به پروانه نیز Direct Drive است. در نتیجه بخش هوادهی دستگاه بر پایه یک پلاگ فن، الکتروموتور 5.5 کیلووات و اتصال مستقیم موتور به پروانه شکل گرفته است.

مشخصات کویل سرد و گرم

در هواساز هایژنیک ENC-HE450 برای بخش سرمایش و گرمایش، کویل‌هایی با سطح 9 فوت مربع در نظر گرفته شده است. سطح کویل گرم دستگاه 9 فوت مربع و سطح کویل سرد نیز 9 فوت مربع است.

سرعت جریان هوا روی کویل‌ها 500 FPM اعلام شده و سایز لوله‌های مسی کویل نیز در جدول فنی 5.8 درج شده است.

این مشخصات در کنار ظرفیت برودتی 132527 BTU/hr و ظرفیت گرمایشی 288458 BTU/hr، اطلاعات فنی بخش سرمایش و گرمایش این مدل را تکمیل می‌کنند. هنگام مقایسه ENC-HE450 با ظرفیت‌های دیگر، سطح کویل، حجم هوادهی و ظرفیت‌های برودتی و حرارتی باید در کنار یکدیگر ارزیابی شوند.

سیستم فیلتراسیون هواساز ENC-HE450

برای هواساز هایژنیک 4500 CFM یک سیستم فیلتراسیون شامل پنج بستر مجزا در نظر گرفته شده است. نوع هر بستر در مشخصات فنی دستگاه به‌صورت دقیق مشخص شده است.

بستر اول از نوع Aluminum است. در بستر دوم از فیلتر Polypropylene/G-4 استفاده می‌شود. بستر سوم برای فیلترهای کیسه‌ای Bag F7، F8 یا F9 در نظر گرفته شده است.

در مرحله چهارم، Activated Carbon یا کربن فعال قرار دارد و بستر پنجم شامل فیلتر HEPA با کلاس H13 یا H14 است.

در نتیجه ساختار فیلتراسیون ENC-HE450 از پنج مرحله مختلف تشکیل شده و نوع فیلتر مورد استفاده در هر مرحله برای بررسی پیش از انتخاب دستگاه مشخص است.

دمپر هوای تازه و دریچه بازدید

دمپر هوای تازه این مدل از نوع برقی ایرفویل آلومینیومی است. در جدول فنی همچنین برای دمپر هوای تازه، AROSIO با طراحی ایتالیایی ذکر شده است.

برای بازدید از بخش داخلی دستگاه نیز Sight Glass در نظر گرفته شده است. این اجزا در کنار فن، کویل و مجموعه فیلترها، بخشی از ساختار مسیر هوای هواساز ENC-HE450 را تشکیل می‌دهند.

عایق حرارتی و هوابندی دستگاه

برای هوابندی هواساز هایژنیک 4500 CFM از Elastomeric Tape استفاده شده است. نوع عایق حرارتی دستگاه پلی‌اورتان است و ضخامت عایق‌کاری بین 20 تا 40 میلی‌متر در نظر گرفته شده است.

کلاس عایق حرارتی دستگاه C است. همچنین برای موتور، سیستم لرزه‌گیر استاتیک و دینامیک در جدول فنی ذکر شده است.

این اطلاعات نشان می‌دهند که علاوه بر ظرفیت هوادهی و تجهیزات داخلی، جزئیات مربوط به عایق‌کاری، هوابندی و لرزه‌گیری موتور نیز برای ENC-HE450 به‌طور مشخص تعریف شده‌اند.

ابعاد و ساختار بدنه ENC-HE450

ابعاد هواساز هایژنیک ENC-HE450 برابر با 435×135×114 در جدول فنی درج شده است. وزن دستگاه نیز 1125 کیلوگرم اعلام شده است. بررسی این دو مشخصه قبل از جانمایی دستگاه اهمیت دارد، زیرا فضای استقرار و شرایط نصب باید با ابعاد و وزن واقعی هواساز هماهنگ باشد.

استراکچر دستگاه از پروفیل‌های اکستروژن آلومینیوم ساخته می‌شود. اتصالات به‌کاررفته در ساختار از جنس پلی‌آمید هستند و شاسی دستگاه نیز از پروفیل استاندارد تشکیل شده است.

جنس بدنه داخلی ENC-HE450 استیل 304 و جنس بدنه بیرونی گالوانیزه است. برای پوشش دستگاه نیز رنگ الکترواستاتیک با ضخامت 60/80 میکرون در نظر گرفته شده است.

تجهیزات کنترلی هواساز هایژنیک 4500 CFM

در بخش کنترل، ENC-HE450 به ترموستات دیجیتال مجهز شده است. همچنین برای کنترل حجم هوادهی، استفاده از اینورتر از برندهای معتبر در مشخصات فنی دستگاه ذکر شده است.

سیستم اندازه‌گیری دما و رطوبت از سنسور PT100 استفاده می‌کند و برای کنترل اختلاف فشار نیز سوئیچ DPS در نظر گرفته شده است.

تابلو برق دستگاه به‌صورت اتوماتیک طراحی شده و برند قطعات تابلو برق LS یا پارس فانال اعلام شده است. علاوه بر این موارد، دستگاه دارای لامپ UV هشت ولت با طول 30 سانتی‌متر است.

بررسی هواساز هایژنیک ENC-HE450 ماشین سازی انعکاس

هواساز هایژنیک ENC-HE450 ماشین سازی انعکاس با ظرفیت اسمی 4500 CFM، ظرفیت هوادهی 7650 مترمکعب، ظرفیت برودتی 132527 BTU/hr و ظرفیت گرمایشی 288458 BTU/hr طراحی شده است. موتور 5.5 کیلووات، پلاگ فن سانتریفیوژ بکوارد، اتصال Direct Drive و کویل‌های سرد و گرم 9 فوت مربع از مشخصات اصلی بخش هوادهی و حرارتی این مدل هستند.

در کنار این مشخصات، سیستم فیلتراسیون پنج‌بستره شامل Aluminum، G4، Bag F7/F8/F9، Activated Carbon و HEPA H13/H14، بدنه داخلی استیل 304، بدنه بیرونی گالوانیزه، عایق پلی‌اورتان، ابعاد 435×135×114 و وزن 1125 کیلوگرم نیز مشخصات اصلی دستگاه را تکمیل می‌کنند.

برای انتخاب ENC-HE450 بهتر است ظرفیت هوادهی، سرمایش و گرمایش، نوع برق ورودی، ابعاد و وزن دستگاه، مشخصات کویل‌ها و ساختار فیلتراسیون در کنار یکدیگر و مطابق نیاز پروژه بررسی شوند.
