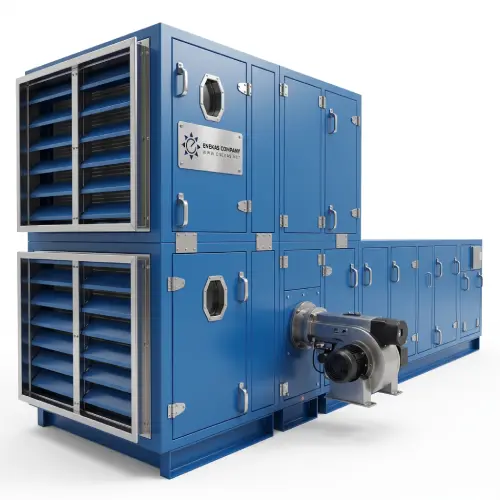

اکونوپک 30000 ماشین سازی انعکاس مدل 300EC-ENC یکی از مدل‌های پرظرفیت این سری است که برای انتقال 30000 CFM هوا طراحی شده است. این میزان هوادهی، دستگاه را به گزینه‌ای مناسب برای پروژه‌های صنعتی بزرگ و فضاهایی تبدیل می‌کند که به گردش مستمر حجم بالایی از هوا نیاز دارند.
در این ظرفیت، برخلاف مدل‌های کوچک‌تر، از دو فن و دو الکتروموتور استفاده شده است. این ساختار نشان می‌دهد دستگاه برای کار در مقیاس صنعتی طراحی شده و بخش هوادهی آن متناسب با ظرفیت بالای 30000 CFM توسعه یافته است.
استفاده از دو مجموعه فن و موتور، امکان توزیع مناسب‌تر توان در بخش هوادهی را فراهم می‌کند و باعث می‌شود دستگاه بتواند حجم بالای هوا را در شبکه کانال پروژه جابه‌جا کند. به همین دلیل مدل 300EC-ENC بیشتر برای پروژه‌هایی مطرح است که ظرفیت‌های پایین‌تر پاسخگوی نیاز آن‌ها نیست.
ظرفیت کلی دستگاه 30000 CFM است.
میزان هوای تازه ورودی 6000 CFM و حجم هوای برگشتی 15000 CFM است. این ساختار امکان ایجاد گردش هوای مناسب در فضاهای بزرگ را فراهم می‌کند و هم‌زمان بخشی از هوای بیرون نیز وارد سیستم می‌شود.
در پروژه‌های صنعتی، تعیین دقیق مقدار هوای تازه اهمیت زیادی دارد. حجم محیط، نوع کاربری، تعداد افراد و شرایط فعالیت مجموعه از جمله عواملی هستند که در طراحی سیستم تهویه باید مورد توجه قرار گیرند.
ورود هوای تازه توسط دمپر برقی ایرفویل آلومینیومی کنترل می‌شود.
دمپر برقی می‌تواند بر اساس نیاز پروژه تنظیم شود و میزان ورود هوای بیرون را مدیریت کند. استفاده از تیغه‌های ایرفویل آلومینیومی نیز ساختار مناسبی برای عبور جریان هوا در ورودی دستگاه ایجاد می‌کند.
امکان کنترل ورودی هوای تازه باعث می‌شود دستگاه بتواند متناسب با طراحی سیستم تهویه و شرایط بهره‌برداری پروژه تنظیم شود.
ظرفیت برودتی دستگاه 1,500,000 BTU/hr است.
در سیستم سرمایش از 8 عدد پد کولینگ CM15 استفاده شده و جریان آب 30 GPM است. این بخش وظیفه کاهش دمای هوای ورودی را پیش از انتقال آن به فضای مورد نظر بر عهده دارد.
ظرفیت سرمایشی بالای دستگاه با میزان هوادهی 30000 CFM هماهنگ شده و امکان استفاده از آن را در پروژه‌هایی با نیاز سرمایشی قابل توجه فراهم می‌کند.
هوا هنگام عبور از پد مرطوب خنک شده و سپس توسط فن‌ها در شبکه توزیع می‌شود.
در این فرآیند، آب موجود روی سطح پدها بخشی از گرمای هوا را جذب می‌کند و باعث کاهش دمای جریان ورودی می‌شود. پس از عبور هوا از بخش سرمایشی، فن‌ها آن را به سمت شبکه کانال هدایت می‌کنند.
شرایط اقلیمی منطقه در راندمان این فرآیند تأثیر مستقیم دارد. سرمایش تبخیری معمولاً در مناطق گرم و خشک عملکرد مناسب‌تری دارد، زیرا پایین بودن رطوبت هوا شرایط بهتری برای تبخیر آب ایجاد می‌کند.
به همین دلیل بررسی دما و رطوبت محل پروژه پیش از انتخاب نهایی دستگاه اهمیت دارد.
ظرفیت گرمایشی دستگاه 800000 کیلوکالری بر ساعت است.
سیستم حرارتی از نوع فایرتیوب سه پاس و کوره از نوع آتش‌خوار است. نوع مشعل PGN1-SP اعلام شده است.
وجود بخش گرمایشی در کنار سیستم سرمایش باعث می‌شود اکونوپک 30000 تنها برای فصل گرم مورد استفاده قرار نگیرد و بتوان آن را به‌عنوان بخشی از سیستم تهویه چهار فصل پروژه در نظر گرفت.
سیستم فایرتیوب سه پاس برای تأمین گرمایش هوای عبوری طراحی شده و هوای گرم پس از عبور از بخش حرارتی توسط فن‌ها در شبکه توزیع می‌شود.
اکونوپک 30000 دارای دو فن سانتریفیوژ فوروارد Airfoil/Forward است.
قطر هر فن 660 میلی‌متر و فشار استاتیک آن 2 IN/H2O است.
فن‌ها وظیفه اصلی انتقال هوا به شبکه کانال را بر عهده دارند. به همین دلیل در زمان طراحی تأسیسات، فشار استاتیک فن باید با افت فشار ایجادشده در مسیر کانال هماهنگ باشد.
زانوها، انشعابات، تغییر مقطع و طول کانال می‌توانند روی افت فشار سیستم اثر بگذارند. بنابراین ظرفیت هوادهی دستگاه تنها پارامتر مورد نیاز برای طراحی نیست و مشخصات شبکه کانال نیز باید به‌صورت دقیق محاسبه شود.
استفاده از دو فن امکان جابه‌جایی حجم بالای هوا را در ساختاری متناسب با ظرفیت دستگاه فراهم می‌کند.
این ویژگی یکی از تفاوت‌های اصلی مدل 30000 با ظرفیت‌های 20000 و 25000 است. در ظرفیت‌های پایین‌تر، سیستم هوادهی با یک فن طراحی شده، در حالی که در مدل 300EC-ENC دو مجموعه فن برای تأمین جریان هوای مورد نیاز استفاده می‌شود.
وجود دو فن همچنین باعث می‌شود بخش هوادهی دستگاه با توان موتورهای مجزا کار کند و نیروی مورد نیاز هر مجموعه به‌صورت مستقل تأمین شود.
دستگاه به دو الکتروموتور 7.5 کیلوواتی مجهز شده است.
توان موتور در جدول به‌صورت 7.5×2 کیلووات ثبت شده است.
برند الکتروموتور می‌تواند الکتروژن یا موتوژن باشد و سرعت گردش موتور 1450 و 3000 RPM است.
استفاده از دو موتور متناسب با ساختار دو فن دستگاه انجام شده است. هر مجموعه فن نیروی مورد نیاز خود را از الکتروموتور مربوطه دریافت می‌کند.
اتصال موتور به پروانه از نوع Drive Belt است.
در این سیستم، نیروی تولیدشده توسط الکتروموتور از طریق مجموعه تسمه و پولی به فن منتقل می‌شود.
وضعیت تسمه‌ها باید در سرویس دوره‌ای بررسی شود تا سیستم انتقال نیرو عملکرد مناسبی داشته باشد. کنترل کشش تسمه، سلامت پولی‌ها و هم‌راستایی مجموعه از جمله اقداماتی است که در برنامه نگهداری دستگاه باید مورد توجه قرار گیرد.
شفت و یاتاقان مورد استفاده از نوع FYH JAPAN است.
فن‌ها نیز دارای بالانس استاتیکی و دینامیکی هستند.
در دستگاه‌های دو فن، بررسی بالانس اهمیت ویژه‌ای دارد. عدم تعادل در مجموعه دوار می‌تواند موجب افزایش لرزش، ایجاد صدای اضافی و وارد شدن فشار بیشتر به یاتاقان‌ها شود.
به همین دلیل بالانس صحیح مجموعه فن یکی از مشخصات مهم در ساخت دستگاه‌های تهویه با ظرفیت بالا محسوب می‌شود.
بدنه اکونوپک 30000 از جنس گالوانیزه ساخته شده و دارای رنگ الکترواستاتیک است.
استفاده از بدنه گالوانیزه برای تجهیزات صنعتی اهمیت دارد، زیرا دستگاه ممکن است برای مدت طولانی در شرایط کاری مختلف مورد استفاده قرار گیرد.
درب بازدید لولایی پلی‌پروپیلن نیز برای دسترسی به داخل دستگاه در نظر گرفته شده است. این درب‌ها امکان بررسی فن، موتور، تسمه، پدهای کولینگ و سایر بخش‌های داخلی را در زمان سرویس و نگهداری فراهم می‌کنند.
ابعاد دستگاه برابر با 3500×2000×6150 میلی‌متر است.
این مدل فضای نصب قابل توجهی نیاز دارد و مسیر حمل آن باید پیش از سفارش بررسی شود. علاوه بر ابعاد خود دستگاه، فضای لازم برای دسترسی به اجزای داخلی و باز شدن درب‌های بازدید نیز باید در محل نصب پیش‌بینی شود.
جانمایی صحیح دستگاه از ابتدا می‌تواند فرآیند نصب، اتصال کانال‌ها و انجام سرویس‌های دوره‌ای را ساده‌تر کند. جا دادن دستگاه بیش از شش متری در انتهای پروژه، آن هم وقتی مسیر ورود بسته شده، دقیقاً از همان شاهکارهایی است که طراحی قبلی برای جلوگیری از آن اختراع شده است.
دستگاه در دو حالت خروجی بالازن و روبه‌روزن قابل تولید است.
انتخاب جهت خروج بر اساس شبکه کانال و محل نصب انجام می‌شود. در برخی پروژه‌ها، خروجی بالازن مسیر مناسب‌تری برای اتصال دستگاه به کانال ایجاد می‌کند و در برخی شرایط خروجی روبه‌روزن انتخاب منطقی‌تری است.
به همین دلیل نوع خروجی باید پیش از ساخت و متناسب با نقشه تأسیسات مشخص شود.
برق ورودی 380 ولت، سه فاز و 50 هرتز است.
به دلیل وجود دو موتور، تجهیزات برق و حفاظت دستگاه باید بر اساس شرایط واقعی پروژه طراحی شوند.
تابلو برق، کابل‌کشی و تجهیزات حفاظتی مورد نیاز باید متناسب با مشخصات دو الکتروموتور و نحوه بهره‌برداری از دستگاه انتخاب شوند.
این مدل برای سالن‌های صنعتی بزرگ، سوله‌ها، کارخانه‌ها و مجموعه‌هایی که نیازمند هوادهی بالا هستند قابل بررسی است.
وجود ظرفیت هوادهی 30000 CFM، سیستم سرمایش تبخیری، بخش گرمایش و ساختار دو فن باعث شده است این مدل برای پروژه‌هایی مناسب باشد که نیاز به یک سیستم یکپارچه برای گردش، سرمایش و گرمایش هوا دارند.
البته انتخاب نهایی دستگاه باید بر اساس حجم محیط، شرایط اقلیمی، میزان هوای تازه، بار حرارتی و مشخصات شبکه کانال انجام شود.
در یک دستگاه دو فن، نگهداری منظم اهمیت بیشتری پیدا می‌کند. بررسی وضعیت هر دو الکتروموتور، تسمه‌ها، یاتاقان‌ها، فن‌ها و سیستم انتقال قدرت باید در برنامه سرویس دوره‌ای قرار گیرد.
همچنین وضعیت پدهای کولینگ و گردش آب باید کنترل شود تا بخش سرمایشی دستگاه بتواند عملکرد مناسبی داشته باشد.
بررسی لرزش غیرعادی، صدای فن و سلامت دمپر هوای تازه نیز می‌تواند به تشخیص زودهنگام مشکلات احتمالی کمک کند.
در زمان خرید اکونوپک 30000 بهتر است تنها ظرفیت اسمی دستگاه مورد توجه قرار نگیرد. ظرفیت سرمایشی و گرمایشی، فشار استاتیک فن، توان موتورها، میزان هوای تازه، نوع خروجی و شرایط نصب نیز از عوامل مهم در انتخاب نهایی هستند.
اکونوپک 30000 مدل 300EC-ENC با ظرفیت هوادهی 30000 CFM، دو فن 660 میلی‌متری، دو موتور 7.5 کیلووات، ظرفیت سرمایشی 1.5 میلیون BTU/hr و ظرفیت گرمایشی 800000 کیلوکالری بر ساعت، برای پروژه‌های صنعتی با نیاز هوادهی سنگین طراحی شده است.
این مدل به دلیل ساختار دو فن و دو موتور، از ظرفیت‌های پایین‌تر این سری متمایز است و برای پروژه‌هایی قابل بررسی است که سیستم تهویه آن‌ها به حجم بالای گردش هوا و عملکرد سرمایشی و گرمایشی یکپارچه نیاز دارد.
