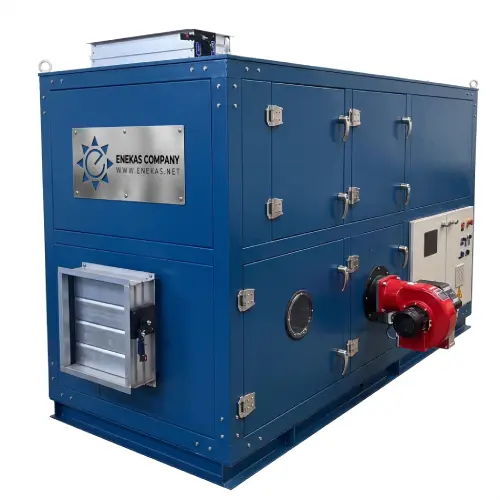

هواساز اکونوپک 13000 ماشین سازی انعکاس مدل 130EC-ENC

هواساز اکونوپک 13000 ماشین سازی انعکاس با مدل 130EC-ENC برای پروژه‌هایی طراحی شده است که به حجم هوادهی بالاتر، ورود کنترل‌شده هوای تازه و تأمین سرمایش و گرمایش در یک دستگاه نیاز دارند. ظرفیت نامی هوادهی این مدل 13000 CFM است و در جدول فنی، حجم هوای تازه ورودی 2500 CFM و حجم جریان هوای برگشتی 6500 CFM اعلام شده است. این مشخصات نشان می‌دهد که مدل 13000 نسبت به ظرفیت‌های پایین‌تر خانواده هواساز اکونوپک، امکان جابه‌جایی حجم بیشتری از هوا را در اختیار سیستم تهویه قرار می‌دهد.

افزایش ظرفیت در این مدل فقط به دبی هوا محدود نیست. ظرفیت سرمایشی، گرمایشی، توان الکتروموتور و مشخصات پد کولینگ نیز متناسب با رده عملکردی دستگاه افزایش یافته‌اند. به همین دلیل هواساز اکونوپک 13000 باید به‌عنوان یک تجهیز مستقل با مشخصات خاص خود بررسی شود، نه صرفاً نسخه بزرگ‌تر مدل‌های قبلی.

ظرفیت سرمایشی 600000 BTU/hr

ظرفیت برودتی هواساز اکونوپک 13000 برابر با 600000 BTU/hr است. این ظرفیت در کنار سیستم پد کولینگ برای کاهش دمای هوای عبوری مورد استفاده قرار می‌گیرد. در این مدل، برخلاف ظرفیت‌های پایین‌تر که از پد CM10 استفاده می‌کردند، پد کولینگ CM15 در نظر گرفته شده است. تعداد پدها 8 عدد و میزان جریان آب سیستم 25 GPM اعلام شده است.
افزایش ضخامت و تعداد پدهای کولینگ با ظرفیت بالاتر دستگاه هماهنگ است. در فرآیند سرمایش تبخیری، هوا از سطح مرطوب پد عبور می‌کند و بخشی از گرمای خود را در جریان تبخیر آب از دست می‌دهد. با این حال نتیجه واقعی این فرآیند به شرایط اقلیمی، رطوبت نسبی، کیفیت آب، وضعیت توزیع آب روی پدها و میزان تمیزی سطح آن‌ها وابسته است.

به همین دلیل در پروژه‌هایی که قرار است هواساز اکونوپک 13000 برای سرمایش مورد استفاده قرار گیرد، بررسی اقلیم محل نصب اهمیت زیادی دارد. ظرفیت نامی دستگاه به‌تنهایی نمی‌تواند دمای خروجی مشخصی را برای تمام شرایط تضمین کند.

سیستم گرمایشی هواساز اکونوپک 13000

ظرفیت گرمایشی این مدل 400000 Kcal/hr اعلام شده است. سیستم حرارتی دستگاه از نوع فایر تیوب سه پاس بوده و کوره آن از نوع آتش‌خوار است.
ساختار فایر تیوب سه پاس به‌گونه‌ای طراحی شده است که گازهای داغ حاصل از احتراق مسیر مشخصی را در مبدل طی کنند و انتقال حرارت در چند مرحله انجام شود. این طراحی باعث می‌شود بخش گرمایشی دستگاه بتواند هوای عبوری را برای استفاده در فصل سرد گرم کند.

در جدول مشخصات، برای نوع مشعل نیز مدل مربوط به این دستگاه درج شده است. با توجه به اینکه ظرفیت گرمایشی نسبت به مدل‌های کوچک‌تر افزایش یافته، انتخاب و تنظیم صحیح مشعل، شرایط سوخت‌رسانی و نحوه اجرای بخش احتراق اهمیت بیشتری پیدا می‌کند.

فن سانتریفیوژ فوروارد و فشار استاتیک 2 IN/H2O

هواساز اکونوپک 13000 دارای یک فن سانتریفیوژ فوروارد است. قطر فن دستگاه 550 میلی‌متر اعلام شده و فشار استاتیک آن 2 IN/H2O است. این مقدار فشار استاتیک نسبت به مدل‌های 3500 تا 10000 که فشار 1.5 IN/H2O داشتند افزایش یافته است.

این افزایش در فشار استاتیک اهمیت دارد، زیرا دستگاه در پروژه‌هایی با دبی بیشتر باید بر مقاومت شبکه توزیع هوا نیز غلبه کند. کانال‌های طولانی، زانوها، تبدیل‌ها، دریچه‌ها و سایر اجزای مسیر می‌توانند افت فشار ایجاد کنند. بنابراین هنگام انتخاب هواساز اکونوپک 13000، بررسی فشار استاتیک مورد نیاز پروژه باید در کنار ظرفیت هوادهی انجام شود.

در این مدل نیز امکان تولید خروجی هوا به دو صورت بالازن و روبه‌روزن وجود دارد. انتخاب جهت خروجی مناسب می‌تواند به ساده‌تر شدن مسیر کانال‌کشی و کاهش تغییر جهت‌های غیرضروری جریان هوا کمک کند.

الکتروموتور 5.5 کیلووات و انتقال قدرت تسمه‌ای

توان الکتروموتور هواساز اکونوپک 13000 برابر با 5.5 کیلووات است. برای الکتروموتور، برندهای الکتروژن و موتوژن در مشخصات فنی ذکر شده‌اند و سرعت گردش موتور نیز 1450 و 3000 RPM اعلام شده است.
انتقال نیروی موتور به پروانه از طریق Drive Belt انجام می‌شود. در چنین سیستمی وضعیت تسمه، پولی و میزان کشش باید در سرویس‌های دوره‌ای بررسی شود. اگر تسمه بیش از حد شل یا سفت باشد، می‌تواند بر عملکرد مجموعه و عمر قطعات دوار اثر بگذارد.

نوع شفت و یاتاقان دستگاه FYH ژاپن عنوان شده است. برای بخش دوار نیز بالانس استاتیک و دینامیک در جدول مشخصات ذکر شده که به کنترل لرزش و عملکرد یکنواخت فن کمک می‌کند.

مدیریت هوای تازه با دمپر برقی ایرفویل

هواساز اکونوپک 13000 به دمپر هوای تازه برقی ایرفویل آلومینیومی مجهز است. این دمپر امکان مدیریت بهتر ورود هوا به دستگاه را فراهم می‌کند. حجم هوای تازه در این مدل 2500 CFM اعلام شده و این ظرفیت باید با نیاز واقعی پروژه تطبیق داده شود.
نیاز به هوای تازه در یک سالن تولیدی، فضای تجاری یا محیط پرتردد یکسان نیست. تعداد افراد، نوع فعالیت، تولید آلاینده و الزامات تهویه می‌توانند مقدار هوای تازه مورد نیاز را تغییر دهند. بنابراین انتخاب این مدل باید همراه با محاسبات تهویه انجام شود.

وجود دمپر برقی نیز امکان کنترل بهتر مسیر ورود هوا را فراهم می‌کند و می‌تواند در طراحی سیستم کنترل دستگاه مورد استفاده قرار گیرد.

بدنه گالوانیزه و رنگ الکترواستاتیک

در ساخت بدنه هواساز اکونوپک 13000 از گالوانیزه استفاده شده و نوع پوشش دستگاه رنگ الکترواستاتیک است. درب بازدید دستگاه نیز به‌صورت لولایی و از جنس پلی‌پروپیلن در مشخصات فنی ذکر شده است.
دسترسی مناسب به بخش‌های داخلی برای سرویس فن، موتور، پدها و سایر اجزا اهمیت زیادی دارد. به همین دلیل محل نصب باید به شکلی انتخاب شود که فضای کافی برای باز کردن درب‌های بازدید و انجام عملیات نگهداری وجود داشته باشد.

ابعاد اعلام‌شده برای این مدل 1900×1800×4900 میلی‌متر است. بنابراین پیش از سفارش باید علاوه بر فضای نهایی نصب، مسیر انتقال دستگاه تا محل جانمایی نیز بررسی شود. این موضوع به‌خصوص در پروژه‌هایی که دستگاه باید از درگاه، راهرو یا مسیر محدود عبور کند اهمیت دارد.

برق مورد نیاز هواساز اکونوپک 13000

برق ورودی این دستگاه 380 ولت، سه فاز و 50 هرتز است. با توجه به توان 5.5 کیلوواتی الکتروموتور، تابلو برق، کابل‌کشی و تجهیزات حفاظتی باید بر اساس مشخصات واقعی پروژه طراحی شوند.

در طراحی برق دستگاه باید نحوه راه‌اندازی موتور و شرایط بهره‌برداری نیز لحاظ شود. همچنین اگر هواساز بخشی از یک سیستم کنترل مرکزی باشد، هماهنگی مدار فرمان آن با سایر تجهیزات پروژه اهمیت پیدا می‌کند.

هواساز اکونوپک 13000 برای چه شرایطی انتخاب می‌شود؟

مدل 130EC-ENC با ظرفیت هوادهی 13000 CFM نسبت به هواساز اکونوپک 10000 حجم جریان هوای بیشتری را پوشش می‌دهد و ظرفیت‌های سرمایشی و گرمایشی آن نیز افزایش پیدا کرده‌اند. این مدل برای پروژه‌هایی قابل بررسی است که محاسبات تهویه، نیاز به دبی و ظرفیت حرارتی در این محدوده را نشان دهند.

با این حال نمی‌توان برای هواساز اکونوپک 13000 یک متراژ ثابت اعلام کرد. ارتفاع سقف، حجم واقعی فضا، میزان هوای تازه، تعداد نفرات، بار تجهیزات، شرایط اقلیمی و افت فشار شبکه کانال همگی در تعیین ظرفیت مناسب مؤثر هستند.

در پروژه‌های صنعتی نیز نوع فرآیند می‌تواند به‌اندازه متراژ اهمیت داشته باشد. دو سالن با مساحت یکسان ممکن است به دلیل تفاوت در تجهیزات، تعداد افراد یا میزان تولید حرارت به ظرفیت‌های کاملاً متفاوتی نیاز داشته باشند.

جمع‌بندی هواساز اکونوپک 13000 ماشین سازی انعکاس

هواساز اکونوپک 13000 ماشین سازی انعکاس مدل 130EC-ENC دارای ظرفیت هوادهی 13000 CFM، هوای تازه 2500 CFM و جریان هوای برگشتی 6500 CFM است. ظرفیت سرمایشی این مدل 600000 BTU/hr و ظرفیت گرمایشی آن 400000 Kcal/hr اعلام شده است.

الکتروموتور 5.5 کیلووات، فن سانتریفیوژ فوروارد 550 میلی‌متری، فشار استاتیک 2 IN/H2O، 8 پد کولینگ CM15، جریان آب 25 GPM، سیستم فایر تیوب سه پاس، دمپر برقی هوای تازه، بدنه گالوانیزه و قابلیت تولید در دو حالت بالازن و روبه‌روزن از مشخصات اصلی این دستگاه هستند.

انتخاب هواساز اکونوپک 13000 زمانی منطقی است که ظرفیت هوادهی، بار سرمایشی و گرمایشی و فشار مورد نیاز شبکه کانال با مشخصات این مدل هماهنگ باشند. بررسی هم‌زمان این عوامل کمک می‌کند دستگاه متناسب با شرایط واقعی پروژه انتخاب شود و ظرفیت اسمی آن در محدوده مناسب مورد استفاده قرار گیرد.
