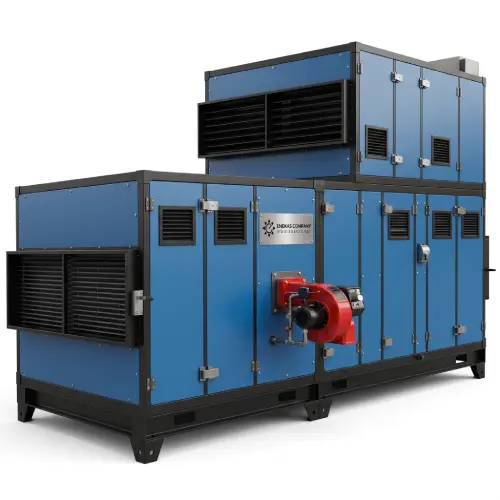

اکونوپک 40000 ماشین سازی انعکاس مدل 400EC-ENC بالاترین ظرفیت درج‌شده در این سری از محصولات است. این دستگاه برای پروژه‌هایی طراحی شده که سیستم تهویه آن‌ها نیازمند جابه‌جایی حجم بسیار بالایی از هوا و تأمین هم‌زمان سرمایش، گرمایش و هوای تازه است.
ظرفیت هوادهی 40000 CFM این دستگاه باعث شده است برای پروژه‌های صنعتی بزرگ و فضاهایی با حجم بسیار بالا طراحی شود. در چنین پروژه‌هایی، انتخاب ظرفیت مناسب دستگاه اهمیت زیادی دارد، زیرا عملکرد سیستم تهویه باید با حجم واقعی محیط، میزان تعویض هوا، شرایط اقلیمی و مشخصات شبکه کانال هماهنگ باشد.
ساختار دو فن و دو موتور در این مدل نیز نشان می‌دهد دستگاه برای کار در مقیاس صنعتی سنگین طراحی شده است. در نتیجه اکونوپک 40000 بیشتر برای پروژه‌هایی قابل بررسی است که ظرفیت‌های پایین‌تر نمی‌توانند نیاز هوادهی آن‌ها را پوشش دهند.
ظرفیت کلی دستگاه 40000 CFM است.میزان هوای تازه 8000 CFM و جریان هوای برگشتی 20000 CFM است. ترکیب این دو جریان امکان ایجاد گردش مناسب هوا را در محیط فراهم می‌کند. در پروژه‌های صنعتی بزرگ، ورود هوای تازه در کنار استفاده از جریان برگشتی می‌تواند به حفظ شرایط مناسب‌تر محیط و مدیریت بهتر کیفیت هوا کمک کند. میزان هوای تازه مورد نیاز هر پروژه باید بر اساس نوع کاربری، تعداد افراد، حجم محیط و شرایط بهره‌برداری تعیین شود. بنابراین ظرفیت 8000 CFM هوای تازه باید در کنار محاسبات کلی سیستم تهویه بررسی شود.
دمپر هوای تازه دستگاه از نوع برقی ایرفویل آلومینیومی است.
این دمپر امکان کنترل مقدار هوای بیرونی ورودی به دستگاه را فراهم می‌کند. عملکرد برقی دمپر باعث می‌شود بتوان جریان هوای تازه را متناسب با نیاز پروژه تنظیم کرد.
تیغه‌های ایرفویل آلومینیومی نیز برای عبور مناسب جریان هوا در ساختار دمپر در نظر گرفته شده‌اند و بخشی از سیستم مدیریت هوای ورودی دستگاه را تشکیل می‌دهند.
ظرفیت برودتی دستگاه برابر با 2,000,000 BTU/hr است.
این مقدار بیشترین ظرفیت برودتی در میان مدل‌های این جدول است و با ظرفیت هوادهی بالای دستگاه هماهنگ شده است.
در پروژه‌هایی با حجم بالای فضا، تنها مقدار هوادهی کافی نیست و سیستم باید بتواند دمای جریان هوای عبوری را نیز تا سطح مورد نیاز کاهش دهد. بخش سرمایشی اکونوپک 40000 برای پاسخ به همین نیاز طراحی شده است.
در بخش سرمایش 8 عدد پد کولینگ CM15 استفاده شده است.
جریان آب مورد نیاز سیستم 35 GPM است.
هوای عبوری از سطح مرطوب پدها خنک شده و سپس توسط فن‌ها وارد شبکه کانال می‌شود. در این فرآیند، بخشی از گرمای هوا در اثر تبخیر آب کاهش پیدا می‌کند.
عملکرد سرمایش تبخیری تا حد زیادی به شرایط آب‌وهوایی محل نصب بستگی دارد. در مناطق گرم و خشک، پایین بودن رطوبت هوا شرایط مناسب‌تری برای تبخیر آب ایجاد می‌کند.
به همین دلیل هنگام انتخاب اکونوپک 40000 باید دما و رطوبت منطقه نیز در کنار ظرفیت اسمی دستگاه بررسی شود. همچنین وضعیت پدها و سیستم گردش آب باید در برنامه نگهداری دوره‌ای دستگاه قرار گیرد.
ظرفیت گرمایشی دستگاه برابر با 1,500,000 کیلوکالری بر ساعت است.
سیستم حرارتی از نوع فایرتیوب سه پاس و کوره از نوع آتش‌خوار است.
نوع مشعل SP1-PGN اعلام شده است.
وجود سیستم گرمایش در کنار بخش سرمایش باعث می‌شود دستگاه در طول سال قابل استفاده باشد. در فصل گرم، بخش سرمایش تبخیری و در فصل سرد، سیستم فایرتیوب وظیفه آماده‌سازی هوای عبوری را بر عهده می‌گیرند.
این ساختار یکپارچه می‌تواند طراحی سیستم تهویه مرکزی پروژه را ساده‌تر کند، زیرا هوادهی، سرمایش و گرمایش در یک مجموعه صنعتی قرار گرفته‌اند.
اکونوپک 40000 دارای دو فن سانتریفیوژ فوروارد Airfoil/Forward است.
قطر هر فن 730 میلی‌متر و فشار استاتیک 2 IN/H2O است.
فن‌ها وظیفه انتقال هوای تولیدشده به شبکه کانال را بر عهده دارند. به همین دلیل طراحی مسیر کانال باید با ظرفیت و فشار استاتیک فن‌ها هماهنگ باشد.
زانوها، انشعابات و تغییر سطح مقطع کانال می‌توانند افت فشار ایجاد کنند و این موضوع باید در طراحی سیستم تهویه مورد توجه قرار گیرد.
در مدل‌های 30000 و 35000 قطر فن‌ها 660 میلی‌متر است، در حالی که مدل 40000 از دو فن 730 میلی‌متری استفاده می‌کند.
این موضوع یکی از تفاوت‌های فنی اصلی این ظرفیت محسوب می‌شود. افزایش قطر فن در کنار استفاده از دو مجموعه هوادهی، متناسب با ظرفیت بالاتر دستگاه انجام شده است.
این تفاوت نشان می‌دهد در ظرفیت 40000، بخش هوادهی صرفاً نسخه بزرگ‌شده یک مدل کوچک‌تر نیست و برای انتقال حجم بیشتر هوا، مشخصات فن نیز تغییر کرده است.
دستگاه دارای دو الکتروموتور 7.5 کیلوواتی است.
برند موتور می‌تواند الکتروژن یا موتوژن باشد.
سرعت موتور 1450 و 3000 RPM ذکر شده است.
استفاده از دو موتور متناسب با ساختار دو فن دستگاه انجام شده و هر مجموعه فن نیروی مورد نیاز خود را از الکتروموتور مربوطه دریافت می‌کند.
ارتباط موتور و پروانه از طریق سیستم تسمه‌ای Drive Belt انجام می‌شود.
بازدید دوره‌ای تسمه و پولی‌ها برای عملکرد مناسب دستگاه اهمیت دارد. کشش تسمه، سلامت پولی‌ها و هم‌راستایی مجموعه باید در زمان سرویس بررسی شود.
در دستگاهی با دو موتور و دو فن، نگهداری منظم بخش انتقال قدرت اهمیت بیشتری پیدا می‌کند، زیرا عملکرد هر دو مجموعه باید در شرایط مناسب حفظ شود.
شفت و یاتاقان از نوع FYH JAPAN است.
فن‌ها نیز دارای بالانس استاتیکی و دینامیکی هستند.
بالانس صحیح در تجهیزات دوار بزرگ اهمیت زیادی دارد، زیرا عدم تعادل می‌تواند باعث ایجاد لرزش، افزایش صدا و وارد شدن فشار بیشتر به اجزای مکانیکی شود.
به همین دلیل بررسی وضعیت فن‌ها و یاتاقان‌ها باید بخشی از برنامه سرویس دوره‌ای دستگاه باشد.
بدنه دستگاه از جنس گالوانیزه ساخته شده و پوشش رنگ الکترواستاتیک دارد.
این ساختار برای تجهیزی که در محیط صنعتی فعالیت می‌کند اهمیت دارد و بدنه را برای استفاده مداوم در شرایط کاری مختلف مناسب می‌کند.
درب بازدید دستگاه نیز به‌صورت لولایی پلی‌پروپیلن طراحی شده است. این بخش امکان دسترسی به تجهیزات داخلی مانند فن‌ها، موتورها و سیستم انتقال قدرت را در زمان بازدید و سرویس فراهم می‌کند.
ابعاد دستگاه 4300×2150×6650 میلی‌متر است.
این دستگاه بیش از 6.5 متر طول دارد و پیش از سفارش باید فضای استقرار، مسیر ورود و محدوده مورد نیاز برای سرویس آن مشخص شود.
علاوه بر فضای خود دستگاه، باید محدوده مناسبی برای باز شدن درب‌های بازدید و دسترسی تعمیرکار به فن‌ها، موتورها و سایر تجهیزات در نظر گرفته شود.
به دلیل ابعاد بالا، بررسی مسیر حمل پیش از تحویل دستگاه اهمیت زیادی دارد و بهتر است جانمایی آن از همان مرحله طراحی تأسیسات مشخص شود.
اکونوپک 40000 در دو فرم بالازن و روبه‌روزن تولید می‌شود.
انتخاب مدل خروجی بر اساس شرایط اجرای کانال انجام می‌شود.
در پروژه‌هایی که کانال اصلی در ارتفاع قرار دارد، خروجی بالازن می‌تواند مناسب‌تر باشد. در مقابل، در برخی جانمایی‌ها خروجی روبه‌روزن مسیر مستقیم‌تری برای اتصال به شبکه کانال ایجاد می‌کند.
برق ورودی دستگاه 380 ولت سه فاز با فرکانس 50 هرتز است.
تابلو برق باید برای دو موتور دستگاه و تجهیزات مربوط به آن طراحی شود.
انتخاب کابل‌ها، تجهیزات حفاظتی و نحوه راه‌اندازی موتور نیز باید متناسب با مشخصات الکتریکی دستگاه و شرایط پروژه انجام شود.
این مدل برای پروژه‌های بزرگ صنعتی، سالن‌های تولید وسیع، کارخانه‌ها، انبارها و سوله‌هایی که بر اساس محاسبات به ظرفیت هوادهی بسیار بالا نیاز دارند قابل استفاده است.
در چنین فضاهایی، حجم زیاد هوا باید به‌طور مداوم در محیط جابه‌جا شود و در عین حال شرایط سرمایشی یا گرمایشی نیز تأمین گردد.
البته انتخاب این ظرفیت باید بر اساس محاسبات دقیق انجام شود و صرف بزرگ بودن ساختمان نمی‌تواند دلیل کافی برای انتخاب اکونوپک 40000 باشد.
مهم‌ترین ویژگی این مدل، ترکیب ظرفیت هوادهی 40000 CFM با سیستم سرمایشی و گرمایشی یکپارچه است.
وجود دو فن، دو موتور، پدهای کولینگ و سیستم فایرتیوب سه پاس باعث شده است این مدل برای پروژه‌های بزرگ طراحی شود.
امکان ورود 8000 CFM هوای تازه، استفاده از دمپر برقی، وجود فن‌های 730 میلی‌متری و ساختار دو موتور از دیگر ویژگی‌هایی هستند که این مدل را از ظرفیت‌های پایین‌تر متمایز می‌کنند.
برای استعلام قیمت اکونوپک 40000 باید مشخصات پروژه به‌صورت کامل بررسی شود.
نوع خروجی، میزان هوای تازه، مشخصات کانال، شرایط اقلیمی و محل نصب می‌توانند در پیکربندی نهایی دستگاه نقش داشته باشند.
همچنین بررسی ابعاد محل نصب و نحوه دسترسی به دستگاه باید پیش از سفارش انجام شود تا ساخت و تحویل دستگاه با شرایط واقعی پروژه هماهنگ باشد.
اکونوپک 40000 مدل 400EC-ENC با ظرفیت سرمایشی 2 میلیون BTU/hr، ظرفیت گرمایشی 1.5 میلیون کیلوکالری بر ساعت، دو فن 730 میلی‌متری و دو موتور 7.5 کیلوواتی، بزرگ‌ترین ظرفیت اکونوپک درج‌شده در جدول محصولات ماشین سازی انعکاس است.
این مدل برای پروژه‌هایی طراحی شده است که بر اساس محاسبات مهندسی واقعاً به 40000 CFM هوادهی نیاز دارند و استفاده از یک سیستم یکپارچه سرمایش، گرمایش و هوادهی برای آن‌ها در نظر گرفته شده است.
در زمان انتخاب نهایی، بهتر است ظرفیت دستگاه، فشار شبکه کانال، میزان هوای تازه، شرایط اقلیمی و فضای نصب به‌صورت یک مجموعه بررسی شوند. این موضوع کمک می‌کند مدل 400EC-ENC دقیقاً در پروژه‌ای مورد استفاده قرار گیرد که ظرفیت و مشخصات فنی آن با نیاز واقعی مجموعه هماهنگ است.
