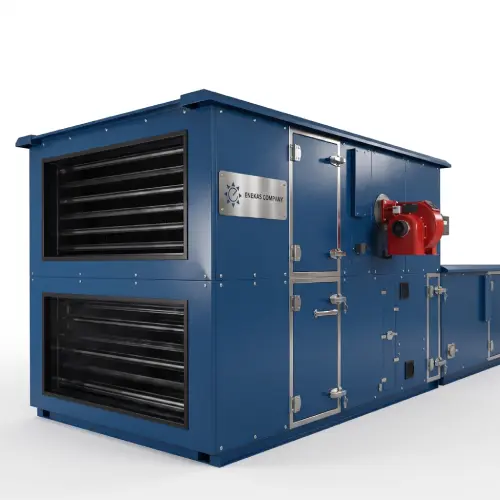

اکونوپک 35000 ماشین سازی انعکاس مدل 350EC-ENC در گروه تجهیزات تهویه صنعتی با ظرفیت بسیار بالا قرار می‌گیرد. این دستگاه با ظرفیت هوادهی 35000 CFM برای پروژه‌هایی طراحی شده است که سیستم تهویه آن‌ها نیازمند جابه‌جایی پیوسته حجم قابل توجهی از هوا است.
در چنین ظرفیتی، طراحی هماهنگ بخش‌های مختلف دستگاه اهمیت زیادی دارد. به همین دلیل در اکونوپک 35000 از دو فن سانتریفیوژ، دو الکتروموتور، سیستم سرمایش تبخیری و بخش گرمایشی مستقل استفاده شده است تا دستگاه بتواند پاسخگوی نیاز پروژه‌های بزرگ صنعتی باشد.
وجود سیستم سرمایش و گرمایش در کنار هوادهی باعث می‌شود مدل 350EC-ENC تنها به‌عنوان یک دستگاه انتقال هوا در نظر گرفته نشود، بلکه بتواند در تأمین شرایط حرارتی محیط نیز نقش داشته باشد. البته انتخاب نهایی این ظرفیت باید بر اساس محاسبات تأسیسات، حجم فضای مورد نظر، میزان هوای تازه، شرایط اقلیمی و مشخصات شبکه کانال انجام شود.
ظرفیت کلی دستگاه 35000 CFM است. این میزان هوادهی، اکونوپک 35000 را برای استفاده در فضاهایی با حجم زیاد و نیاز بالا به گردش هوا مناسب می‌کند.
مقدار هوای تازه ورودی دستگاه 7000 CFM در نظر گرفته شده است. ورود بخشی از هوای بیرون به سیستم می‌تواند به تأمین هوای تازه مورد نیاز محیط کمک کند و امکان ترکیب آن با جریان هوای برگشتی را فراهم سازد.
در پروژه‌های صنعتی، تعیین مقدار مناسب هوای تازه اهمیت زیادی دارد. نوع کاربری سالن، تعداد افراد حاضر در محیط، حجم فضای داخلی و شرایط فعالیت مجموعه همگی می‌توانند در تعیین میزان هوای تازه مورد نیاز تأثیرگذار باشند.
در جدول ارائه‌شده برای این مدل، مقدار جریان هوای برگشتی 175000 CFM ثبت شده است.
این عدد نسبت به ظرفیت کلی 35000 CFM دستگاه غیرعادی به نظر می‌رسد. به همین دلیل برای استفاده از این مقدار در طراحی تأسیسات، تهیه کاتالوگ نهایی یا ثبت در مشخصات رسمی پروژه، بهتر است عدد هوای برگشتی توسط واحد فنی ماشین سازی انعکاس تأیید شود.
در اطلاعات فنی تجهیزات صنعتی بهتر است هیچ عددی صرفاً بر اساس حدس اصلاح نشود. به همین دلیل مقدار ثبت‌شده در جدول حفظ شده، اما استفاده عملی از آن نیازمند بررسی فنی است.
ظرفیت برودتی این مدل برابر با 1,750,000 BTU/hr است. این ظرفیت سرمایشی متناسب با هوادهی بالای دستگاه در نظر گرفته شده است.
اکونوپک 35000 برای ایجاد سرمایش از سیستم تبخیری استفاده می‌کند. در این بخش تعداد 8 عدد پد کولینگ CM15 به کار رفته است و جریان آب مورد نیاز سیستم 35 GPM است.
استفاده از پدهای کولینگ باعث می‌شود هوای گرم ورودی پیش از انتقال به شبکه کانال از سطح مرطوب پدها عبور کند و بخشی از حرارت خود را از دست بدهد.
در سیستم سرمایش تبخیری، آب روی سطح پدهای کولینگ جریان پیدا می‌کند و هوای گرم هنگام عبور از این سطح مرطوب خنک می‌شود. سپس فن‌ها هوای خنک‌شده را به سمت کانال و فضای مورد نظر هدایت می‌کنند.
میزان عملکرد این روش به شرایط اقلیمی بستگی دارد. در مناطق گرم و خشک، امکان تبخیر آب بیشتر است و در نتیجه سیستم سرمایش تبخیری می‌تواند عملکرد مناسب‌تری داشته باشد.
به همین دلیل در انتخاب اکونوپک 35000 باید شرایط دمایی و رطوبتی منطقه در کنار ظرفیت برودتی دستگاه بررسی شود. همچنین تمیزی و سلامت پدها و وضعیت گردش آب نیز در عملکرد صحیح سیستم سرمایش نقش دارند.
ظرفیت گرمایشی اکونوپک 35000 برابر با 1,000,000 کیلوکالری بر ساعت است.
سیستم حرارتی دستگاه از نوع فایرتیوب سه پاس بوده و کوره آن از نوع آتش‌خوار است. مشعل مورد استفاده در این مدل PGN 1B اعلام شده است.
وجود ظرفیت گرمایشی یک میلیون کیلوکالری بر ساعت باعث می‌شود دستگاه در فصل سرد نیز بتواند به‌عنوان بخشی از سیستم تهویه پروژه مورد استفاده قرار گیرد.
در این شرایط، هوای عبوری از بخش گرمایش افزایش دما پیدا کرده و سپس توسط مجموعه فن‌ها وارد شبکه توزیع هوا می‌شود.
یکی از مزایای اکونوپک 35000، قرار گرفتن سیستم سرمایش و گرمایش در کنار مجموعه هوادهی است.
این ویژگی امکان استفاده از یک دستگاه برای تأمین هوای خنک در فصل گرم و هوای گرم در فصل سرد را فراهم می‌کند و می‌تواند طراحی تأسیسات پروژه را منسجم‌تر کند.
به‌خصوص در پروژه‌های صنعتی بزرگ، استفاده از یک سیستم مرکزی برای توزیع هوا می‌تواند اجرای شبکه کانال و مدیریت تجهیزات تهویه را ساده‌تر سازد.
دستگاه از دو فن سانتریفیوژ فوروارد Airfoil/Forward استفاده می‌کند.
قطر هر فن 660 میلی‌متر و فشار استاتیک آن 2 IN/H2O است. وجود دو فن یکی از ویژگی‌های مهم این مدل در مقایسه با ظرفیت‌های پایین‌تر محسوب می‌شود.
فن‌ها وظیفه انتقال هوای تولیدشده به داخل شبکه کانال را بر عهده دارند. در نتیجه طراحی شبکه کانال باید با فشار و ظرفیت فن هماهنگ باشد.
طول مسیر کانال، تعداد زانوها، انشعابات و تغییرات سطح مقطع همگی می‌توانند موجب افت فشار شوند. به همین دلیل طراحی کانال باید هم‌زمان با انتخاب دستگاه انجام شود.
در دستگاهی با ظرفیت 35000 CFM، انتقال جریان هوا توسط دو فن انجام می‌شود. این آرایش اجازه می‌دهد سیستم هوادهی متناسب با ظرفیت بالای دستگاه طراحی شود.
هر فن توسط یک الکتروموتور مجزا به حرکت درمی‌آید و مجموعه دو فن و دو موتور ساختار اصلی بخش هوادهی این مدل را تشکیل می‌دهد.
این موضوع یکی از تفاوت‌های اصلی اکونوپک 35000 با مدل‌های کوچک‌تر سری ماشین سازی انعکاس است.
اکونوپک 35000 به دو موتور 7.5 کیلوواتی مجهز است و توان الکتروموتورها در مجموع به‌صورت 7.5×2 کیلووات در مشخصات دستگاه ثبت شده است.
برند موتور می‌تواند موتوژن یا الکتروژن باشد و سرعت گردش موتور نیز 1450 و 3000 دور بر دقیقه اعلام شده است.
وجود دو الکتروموتور باعث می‌شود هر یک از فن‌های دستگاه نیروی مورد نیاز خود را از یک موتور مستقل دریافت کند.
اتصال موتور و پروانه از طریق سیستم تسمه‌ای Drive Belt انجام می‌شود.
در این روش، نیروی الکتروموتور از طریق تسمه و پولی به مجموعه فن منتقل می‌شود. این ساختار در بسیاری از تجهیزات تهویه صنعتی مورد استفاده قرار می‌گیرد.
در سرویس‌های دوره‌ای باید وضعیت تسمه، پولی و یاتاقان‌ها بررسی شود. تنظیم کشش تسمه و کنترل هم‌راستایی اجزا می‌تواند در حفظ عملکرد مناسب سیستم انتقال قدرت نقش داشته باشد.
شفت و یاتاقان دستگاه از نوع FYH JAPAN است.
مجموعه فن دارای بالانس استاتیکی و دینامیکی است. در دستگاه‌هایی که از دو فن استفاده می‌کنند، کنترل بالانس اهمیت بیشتری پیدا می‌کند.
عدم تعادل در مجموعه دوار می‌تواند باعث ایجاد لرزش، افزایش صدا و وارد شدن فشار اضافی به یاتاقان‌ها و سایر قطعات مکانیکی شود. به همین دلیل بالانس مناسب فن یکی از پارامترهای مهم در ساخت تجهیزات تهویه صنعتی است.
ورود هوای تازه به کمک دمپر برقی ایرفویل آلومینیومی انجام می‌شود.
این دمپر امکان تنظیم جریان هوای ورودی را فراهم می‌کند و می‌تواند بر اساس شرایط سیستم تهویه و میزان هوای تازه مورد نیاز پروژه تنظیم شود.
برقی بودن دمپر نیز امکان کنترل دقیق‌تر ورودی هوا را نسبت به ساختارهای دستی فراهم می‌کند.
بدنه دستگاه از گالوانیزه ساخته شده و رنگ الکترواستاتیک به‌عنوان پوشش نهایی آن استفاده شده است.
بدنه گالوانیزه برای تجهیزات صنعتی که مدت طولانی در شرایط کاری مختلف قرار می‌گیرند، انتخاب مناسبی محسوب می‌شود.
درب بازدید نیز از نوع لولایی پلی‌پروپیلن است و امکان دسترسی به بخش‌های داخلی دستگاه را برای بازدید و سرویس فراهم می‌کند.
ابعاد دستگاه 3800×2150×6150 میلی‌متر است.
به دلیل ابعاد بزرگ این مدل، محل نصب و مسیر حمل باید پیش از سفارش بررسی شود. علاوه بر فضای لازم برای قرارگیری خود دستگاه، فضای کافی برای باز شدن درب‌های بازدید و دسترسی به موتور، فن، تسمه‌ها و سایر اجزا نیز باید در نظر گرفته شود.
جانمایی صحیح از همان مرحله طراحی می‌تواند فرآیند نصب و نگهداری آینده دستگاه را ساده‌تر کند.
اکونوپک 35000 در دو مدل خروجی بالازن و روبه‌روزن قابل تولید است.
نوع خروجی باید بر اساس شرایط کانال‌کشی، محل نصب دستگاه و مسیر اصلی شبکه توزیع هوا تعیین شود.
در برخی پروژه‌ها خروجی بالازن امکان اتصال ساده‌تر به کانال‌های سقفی را ایجاد می‌کند، در حالی که در برخی جانمایی‌ها خروجی روبه‌روزن مناسب‌تر است.
برق ورودی دستگاه 380 ولت، سه فاز و 50 هرتز است.
با توجه به وجود دو الکتروموتور، تابلو برق، کابل‌کشی و تجهیزات حفاظتی باید متناسب با مشخصات دستگاه و شرایط بهره‌برداری طراحی شوند.
این ظرفیت برای پروژه‌های صنعتی بزرگ، کارخانه‌ها، سالن‌های تولید، سوله‌ها و فضاهایی که نیازمند حجم بالای هوادهی هستند قابل بررسی است.
وجود ظرفیت هوادهی 35000 CFM در کنار سیستم سرمایش و گرمایش باعث می‌شود این مدل برای پروژه‌هایی مناسب باشد که علاوه بر گردش حجم زیاد هوا، به کنترل شرایط حرارتی محیط نیز نیاز دارند.
با این حال انتخاب نهایی دستگاه باید بر اساس محاسبات مهندسی انجام شود و صرفاً مساحت ساختمان نمی‌تواند معیار کافی برای انتخاب ظرفیت باشد.
در زمان خرید اکونوپک 35000 باید علاوه بر ظرفیت هوادهی، مشخصات فن، توان موتورها، ظرفیت سرمایش و گرمایش، میزان هوای تازه، ابعاد دستگاه و نحوه خروج هوا نیز مورد توجه قرار گیرد.
مدل 350EC-ENC با ظرفیت هوادهی 35000 CFM، ظرفیت سرمایشی 1.75 میلیون BTU/hr، ظرفیت گرمایشی یک میلیون کیلوکالری بر ساعت، دو فن 660 میلی‌متری و دو موتور 7.5 کیلوواتی، یکی از مدل‌های پرظرفیت اکونوپک ماشین سازی انعکاس است.
این دستگاه برای پروژه‌هایی طراحی شده است که به یک سیستم صنعتی با توان هوادهی بالا و امکان تأمین سرمایش و گرمایش در قالب یک مجموعه واحد نیاز دارند.
پیش از سفارش این مدل، مقدار هوای برگشتی درج‌شده در جدول باید توسط واحد فنی ماشین سازی انعکاس تأیید شود تا مشخصات نهایی دستگاه با اطلاعات فنی پروژه کاملاً هماهنگ باشد.
