هواساز اکونوپک یک سیستم یکپارچه برای تأمین هوای تازه، سرمایش، گرمایش و گردش هوا است که می‌تواند در پروژه‌های صنعتی، تجاری، مسکونی و فضاهای بزرگ مورد استفاده قرار گیرد. تجمیع بخش‌های مختلف تهویه در یک دستگاه، امکان اتصال به شبکه کانال‌کشی و قابلیت تولید در ظرفیت‌های مختلف باعث شده است اکونوپک به‌عنوان یکی از گزینه‌های قابل بررسی برای تهویه سالن‌ها، سوله‌ها و ساختمان‌هایی با نیاز هوادهی بالا مطرح باشد.

یکی از مزیت‌های مهم اکونوپک، ترکیب چند عملکرد در یک دستگاه و ارائه یک پک اقتصادی برای پروژه‌ها است. به این معنا که بخش‌های مورد نیاز برای سرمایش، گرمایش و هوادهی در یک مجموعه یکپارچه قرار گرفته‌اند و می‌توانند نسبت به اجرای چند سیستم جداگانه، فرآیند طراحی، نصب و بهره‌برداری را ساده‌تر کنند. این ویژگی باعث شده است اکونوپک در بسیاری از پروژه‌هایی که به دنبال راهکاری کاربردی و مقرون‌به‌صرفه هستند، مورد توجه قرار گیرد.

نحوه انتخاب اکونوپک مناسب بر اساس ظرفیت و شرایط پروژه

ماشین‌سازی انعکاس دستگاه‌های اکونوپک را در ظرفیت‌های هوادهی مختلف تولید می‌کند. ظرفیت هوادهی مدل‌های معرفی‌شده در این صفحه از ۳۵۰۰ CFM آغاز شده و تا ۴۰٬۰۰۰ CFM ادامه پیدا می‌کند. با افزایش ظرفیت دستگاه، پارامترهایی مانند میزان هوای تازه، هوای برگشتی، ظرفیت سرمایشی و گرمایشی، توان الکتروموتور، مشخصات فن و ابعاد دستگاه نیز متناسب با مدل تغییر می‌کنند.

به همین دلیل برای انتخاب اکونوپک مناسب نمی‌توان تنها به ظرفیت اسمی دستگاه یا مساحت ساختمان توجه کرد. دبی (CFM) هوای مورد نیاز، شرایط اقلیمی محل پروژه، بار سرمایشی و گرمایشی، میزان هوای تازه، شرایط کانال‌کشی و نوع کاربری ساختمان از جمله عواملی هستند که باید در انتخاب دستگاه بررسی شوند.

در ادامه ضمن بررسی نحوه عملکرد و اجزای اکونوپک، می‌توانید مشخصات فنی مدل‌های مختلف اکونوپک ماشین‌سازی انعکاس را مشاهده و با یکدیگر مقایسه کنید.

اکونوپک چیست؟

اکونوپک (Econopack) دستگاهی برای تهویه و آماده‌سازی هوا است که مجموعه‌ای از تجهیزات مورد نیاز برای هوادهی، سرمایش و گرمایش را در یک ساختار یکپارچه در اختیار پروژه قرار می‌دهد. هوای مورد نیاز وارد دستگاه شده و پس از عبور از بخش‌های مختلف، با شرایط مورد نظر از طریق شبکه کانال‌کشی به داخل ساختمان یا سالن منتقل می‌شود.

یکی از ویژگی‌های مهم اکونوپک، امکان استفاده از هوای تازه بیرون و هوای برگشتی محیط است. در مدل‌های مختلف اکونوپک ماشین‌سازی انعکاس نیز برای این دو جریان هوا ظرفیت‌های مشخصی در نظر گرفته شده است.

برای مثال، در مدل‌های مختلف میزان هوای تازه متناسب با ظرفیت دستگاه تغییر می‌کند. بنابراین هنگام انتخاب اکونوپک باید علاوه بر هوادهی کل دستگاه، میزان هوای تازه مورد نیاز پروژه نیز محاسبه شود.

اکونوپک را می‌توان برای پروژه‌هایی بررسی کرد که علاوه بر سرمایش و گرمایش، نیاز به گردش و توزیع حجم قابل توجهی از هوا از طریق کانال دارند. همچنین ساختار یکپارچه این سیستم باعث می‌شود در بسیاری از پروژه‌ها، استفاده از یک پک کامل اکونوپک از نظر اقتصادی و اجرایی گزینه‌ای مناسب‌تر نسبت به انتخاب تجهیزات جداگانه باشد.

البته مناسب بودن این سیستم برای هر پروژه باید براساس محاسبات تأسیسات و شرایط واقعی ساختمان تعیین شود.

دستگاه اکونوپک چگونه کار می‌کند؟

عملکرد اکونوپک را می‌توان به سه فرآیند اصلی تقسیم کرد: هوادهی و تهویه، سرمایش و گرمایش.

فن دستگاه جریان هوا را ایجاد می‌کند و هوا پس از طی فرآیند مورد نیاز از طریق کانال به فضای داخلی منتقل می‌شود. در مدل‌های اکونوپک ماشین‌سازی انعکاس از فن سانتریفیوژ فوروارد استفاده شده و در ظرفیت‌های مختلف، تعداد و قطر فن متناسب با مشخصات دستگاه متفاوت است.

عملکرد اکونوپک در حالت سرمایش

در فصل گرم، هوای ورودی از بخش سرمایشی دستگاه (پدهای سلولزی) عبور می‌کند تا دمای آن کاهش پیدا کند و سپس توسط فن به شبکه کانال‌کشی منتقل شود.

در اکونوپک‌های ماشین‌سازی انعکاس از پد کولینگ استفاده شده است. براساس ظرفیت دستگاه، پدهای CM10، CM15، CM20 و CM30 در مدل‌های مختلف به کار رفته‌اند و تعداد پد و جریان آب مورد نیاز نیز در مشخصات فنی هر دستگاه تعیین شده است.

عملکرد سیستم سرمایشی به شرایط هوای ورودی، دما و رطوبت محیط و ظرفیت انتخاب‌شده وابسته است. به همین دلیل شرایط اقلیمی شهر محل پروژه یکی از اطلاعات مهم برای بررسی و انتخاب دستگاه محسوب می‌شود.

عملکرد اکونوپک در حالت گرمایش

برای تأمین گرمایش، اکونوپک‌های ماشین‌سازی انعکاس به سیستم حرارتی فایرتیوب سه‌پاس و کوره آتش‌خوار مجهز شده‌اند. در این سیستم، دستگاه با استفاده از انرژی حاصل از احتراق، امکان افزایش دمای هوای عبوری و توزیع هوای گرم در فضای مورد نظر را فراهم می‌کند.

یکی از ویژگی‌های مهم این دستگاه‌ها، مشعل‌دار بودن اکونوپک و استفاده از مشعل‌های ایران رادیاتور در مدل‌های گازی، گازوئیلی و دوگانه‌سوز است. این تنوع در انتخاب نوع سوخت، امکان هماهنگی بیشتر دستگاه با شرایط پروژه و زیرساخت‌های موجود را فراهم می‌کند.

استفاده از مشعل مناسب باعث می‌شود فرآیند گرمایش با راندمان قابل قبول انجام شده و در فصول سرد، هوای گرم مورد نیاز سالن‌ها، سوله‌ها و فضاهای بزرگ از طریق شبکه کانال‌کشی تأمین شود. همچنین قابلیت انتخاب مشعل گازی، گازوئیلی یا دوگانه‌سوز، یک مزیت مهم برای پروژه‌هایی است که نیاز به انعطاف‌پذیری در تأمین انرژی دارند.

در این فرآیند، سیستم حرارتی انرژی لازم برای افزایش دمای هوای عبوری را فراهم می‌کند و هوای گرم‌شده توسط فن وارد کانال شده و در فضای مورد نظر توزیع می‌شود.

ظرفیت گرمایشی مدل‌های مختلف یکسان نیست و با افزایش ظرفیت اکونوپک تغییر می‌کند. بنابراین بار گرمایشی پروژه نیز مانند دبی هوادهی باید در انتخاب مدل مناسب مورد توجه قرار گیرد.

تأمین هوای تازه و گردش هوای برگشتی

یکی دیگر از بخش‌های مهم عملکرد اکونوپک، مدیریت هوای تازه و هوای برگشتی است.

ورود هوای تازه به محیط به حفظ کیفیت هوای داخل کمک می‌کند، در حالی که استفاده از هوای برگشتی امکان گردش مجدد بخشی از هوای محیط را فراهم می‌سازد.

در اکونوپک‌های ماشین‌سازی انعکاس برای کنترل ورود هوای تازه از دمپر برقی با ایرفویل آلومینیومی استفاده شده است. ظرفیت هوای تازه و برگشتی نیز برای هر مدل در جدول مشخصات فنی دستگاه قابل مشاهده است.

میزان هوای تازه مورد نیاز یک پروژه باید براساس نوع کاربری، تعداد افراد حاضر در محیط، شرایط فضا و ضوابط طراحی سیستم تهویه تعیین شود.

اجزای اصلی دستگاه هواساز اکونوپک

شناخت اجزای دستگاه کمک می‌کند مشخصات درج‌شده در جدول مدل‌های مختلف اکونوپک بهتر قابل مقایسه باشند. ساختار دقیق هر مدل با توجه به ظرفیت آن متفاوت است، اما در اکونوپک‌های ماشین‌سازی انعکاس بخش‌های اصلی زیر قابل بررسی هستند.

فن و الکتروموتور

فن وظیفه ایجاد جریان هوا و انتقال آن به شبکه کانال‌کشی را بر عهده دارد. در مدل‌های اکونوپک ماشین‌سازی انعکاس از فن سانتریفیوژ فوروارد استفاده شده است.

قطر و تعداد فن در تمام ظرفیت‌ها یکسان نیست. برای مثال در برخی ظرفیت‌های پایین‌تر یک فن در نظر گرفته شده، در حالی که در مدل‌های ۳۰٬۰۰۰، ۳۵٬۰۰۰ و ۴۰٬۰۰۰ CFM تعداد فن‌ها به دو عدد می‌رسد.

توان الکتروموتور نیز براساس ظرفیت دستگاه متفاوت است و انتقال قدرت الکتروموتور به پروانه به‌صورت Belt Drive یا تسمه‌ای انجام می‌شود.

دمپر هوای تازه

برای کنترل جریان هوای تازه ورودی، در دستگاه‌های اکونوپک ماشین‌سازی انعکاس از دمپر برقی با ایرفویل آلومینیومی استفاده شده است.

میزان هوای تازه قابل تأمین در ظرفیت‌های مختلف دستگاه متفاوت است و هنگام انتخاب مدل باید متناسب با نیاز تهویه پروژه بررسی شود.

پد کولینگ

پد کولینگ یکی از اجزای بخش سرمایشی اکونوپک است. در مدل‌های مختلف ماشین‌سازی انعکاس، متناسب با ظرفیت دستگاه از پدهای CM10، CM15، CM20 و CM30 استفاده شده است.

تعداد پدها و جریان آب نیز در همه مدل‌ها یکسان نیست و مشخصات دقیق آن برای هر ظرفیت در جدول همان دستگاه قابل مشاهده است.

سیستم حرارتی

بخش گرمایشی دستگاه‌های اکونوپک ماشین‌سازی انعکاس از سیستم فایرتیوب سه‌پاس و کوره آتش‌خوار تشکیل شده است. مشعل مورد استفاده نیز متناسب با ظرفیت دستگاه انتخاب می‌شود.

در این بخش، استفاده از مشعل‌های ایران رادیاتور با قابلیت کارکرد گازی، گازوئیلی و دوگانه‌سوز یکی از ویژگی‌های مهم سیستم گرمایشی اکونوپک محسوب می‌شود. این قابلیت به پروژه‌ها اجازه می‌دهد با توجه به شرایط دسترسی به سوخت و نیاز بهره‌برداری، مناسب‌ترین گزینه را انتخاب کنند.

ترکیب سیستم حرارتی فایرتیوب، کوره آتش‌خوار و مشعل مناسب باعث می‌شود اکونوپک بتواند در شرایط مختلف آب‌وهوایی، گرمایش مورد نیاز فضاهای بزرگ را از طریق کانال‌کشی تأمین کند.

ظرفیت گرمایشی هر مدل در جدول مشخصات فنی آن درج شده و باید با نیاز گرمایشی پروژه مقایسه شود.

بدنه دستگاه

براساس مشخصات فنی مدل‌های اکونوپک ماشین‌سازی انعکاس، بدنه دستگاه از ورق گالوانیزه ساخته شده و از پوشش رنگ الکترواستاتیک استفاده می‌شود.

همچنین دستگاه‌ها دارای درب بازدید هستند تا امکان دسترسی به بخش‌های داخلی برای بازدید و سرویس تجهیزات فراهم باشد.

انواع و ظرفیت‌های اکونوپک ماشین‌سازی انعکاس

انتخاب ظرفیت مناسب یکی از مهم‌ترین مراحل در خرید هواساز اکونوپک است. به همین دلیل ماشین‌سازی انعکاس اکونوپک را در ظرفیت‌های مختلف هوادهی تولید می‌کند تا امکان انتخاب دستگاه متناسب با نیاز پروژه وجود داشته باشد.

با توجه به ساختار یکپارچه اکونوپک، وجود سیستم سرمایشی، گرمایشی، فن، تجهیزات کنترلی و قابلیت استفاده از مشعل‌های متنوع در قالب یک دستگاه، این محصول می‌تواند به‌عنوان یک پک اقتصادی و مقرون‌به‌صرفه برای پروژه‌هایی با نیاز هوادهی و تهویه بالا مورد بررسی قرار گیرد.

این موضوع به‌خصوص در پروژه‌هایی اهمیت دارد که علاوه بر کاهش پیچیدگی نصب، به دنبال مدیریت هزینه‌های اولیه خرید و اجرای سیستم تهویه هستند.

در ادامه می‌توانید جدول مشخصات فنی ظرفیت‌های مختلف را مشاهده کنید. در کنار هر جدول نیز مهم‌ترین تفاوت‌های فنی مدل‌ها بررسی شده‌اند تا مقایسه دستگاه‌ها صرفاً محدود به مشاهده اعداد جدول نباشد.

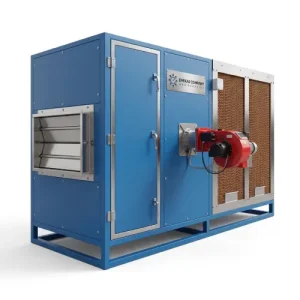

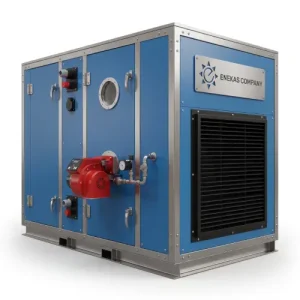

اکونوپک ۳۵۰۰ و ۵۰۰۰

معرفی و جایگاه دو مدل

مدل‌های 35EC-ENC و 50EC-ENC ظرفیت‌های ابتدایی خانواده اکونوپک ماشین‌سازی انعکاس را تشکیل می‌دهند و به‌ترتیب با هوادهی ۳۵۰۰ و ۵۰۰۰ CFM تولید می‌شوند. هنگام مقایسه این دو دستگاه بهتر است ظرفیت هوادهی تنها معیار تصمیم‌گیری نباشد؛ زیرا با تغییر مدل، میزان هوای تازه، حجم هوای برگشتی، ظرفیت سرمایشی و گرمایشی و توان الکتروموتور نیز تغییر می‌کند.

تجهیزات مشترک اکونوپک ۳۵۰۰ و ۵۰۰۰

از نظر ساختار کلی، این دو مدل اشتراکات متعددی دارند. هر دو از یک فن سانتریفیوژ فوروارد، سیستم انتقال قدرت تسمه‌ای، دمپر برقی هوای تازه با ایرفویل آلومینیومی، پد کولینگ CM10 و سیستم حرارتی فایرتیوب سه‌پاس استفاده می‌کنند. بدنه گالوانیزه با رنگ الکترواستاتیک نیز در هر دو ظرفیت در نظر گرفته شده است.

در جدول مشخصات به چه مواردی توجه کنیم؟

جدول زیر علاوه بر مقایسه ظرفیت هوادهی، امکان بررسی دقیق‌تر مشخصات بخش هوارسانی، سرمایش، گرمایش، موتور و ابعاد دو دستگاه را فراهم می‌کند.

جدول مشخصات فنی اکونوپک ۳۵۰۰ و ۵۰۰۰

مقایسه ظرفیت هوای تازه و هوای برگشتی

در مقایسه اعداد جدول، اکونوپک ۳۵۰۰ دارای ۷۰۰ CFM هوای تازه و ۱۵۰۰ CFM هوای برگشتی است، درحالی‌که در مدل ۵۰۰۰ این مقادیر به ۱۰۰۰ و ۲۵۰۰ CFM می‌رسند.

مقایسه ظرفیت سرمایشی و گرمایشی

ظرفیت برودتی از ۱۵۰٬۰۰۰ BTU/hr در مدل ۳۵۰۰ به ۲۱۰٬۰۰۰ BTU/hr در مدل ۵۰۰۰ افزایش پیدا می‌کند. ظرفیت گرمایشی درج‌شده برای این دو دستگاه نیز به‌ترتیب ۱۰۰٬۰۰۰ و ۱۵۰٬۰۰۰ است.

مقایسه فن، موتور و ابعاد

هر دو مدل از یک فن با قطر ۴۵۰ میلی‌متر استفاده می‌کنند، اما توان الکتروموتور در مدل ۳۵۰۰ برابر ۱.۵ کیلووات و در مدل ۵۰۰۰ برابر ۲.۲ کیلووات است. ابعاد دستگاه نیز از ۱۲۵۰×۱۱۵۰×۳۷۵۰ میلی‌متر به ۱۳۵۰×۱۲۵۰×۳۸۵۰ میلی‌متر افزایش پیدا می‌کند.

اکونوپک ۳۵۰۰ مناسب‌تر است یا ۵۰۰۰؟

در انتخاب میان این دو مدل باید دبی هوای مورد نیاز، میزان هوای تازه، بار سرمایشی و گرمایشی و محدودیت فضای نصب در کنار یکدیگر بررسی شوند. مدل ۵۰۰۰ صرفاً نسخه بزرگ‌تر مدل ۳۵۰۰ نیست و از نظر هوادهی و ظرفیت حرارتی و برودتی نیز در سطح بالاتری قرار دارد.

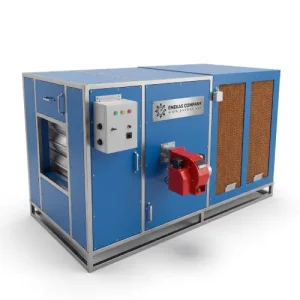

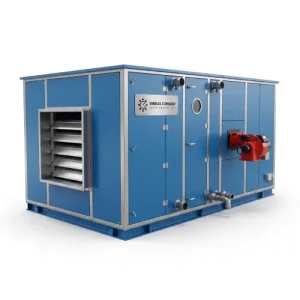

اکونوپک ۷۰۰۰ و ۱۰۰۰۰

معرفی اکونوپک ۷۰۰۰ و ۱۰۰۰۰

مدل‌های 70EC-ENC و 100EC-ENC با ظرفیت هوادهی ۷۰۰۰ و ۱۰٬۰۰۰ CFM، مرحله بعدی ظرفیت در خانواده اکونوپک ماشین‌سازی انعکاس هستند. افزایش ظرفیت در این دو مدل فقط به معنی جابه‌جایی حجم بیشتری از هوا نیست و مشخصات بخش‌های سرمایشی، گرمایشی، فن و الکتروموتور نیز متناسب با مدل تغییر می‌کنند.

ساختار مشترک دو دستگاه

در هر دو دستگاه از یک فن سانتریفیوژ فوروارد استفاده شده است، اما قطر فن و توان الکتروموتور یکسان نیست. سیستم انتقال قدرت تسمه‌ای، دمپر برقی هوای تازه، شفت و یاتاقان FYH ژاپن، پد کولینگ CM10، سیستم حرارتی فایرتیوب سه‌پاس و کوره آتش‌خوار از مشخصات مشترک این گروه هستند.

معیارهای مهم برای مقایسه جدول

جدول زیر برای مقایسه این دو ظرفیت اهمیت دارد، زیرا علاوه بر دبی هوادهی می‌توان میزان هوای تازه و برگشتی، ظرفیت حرارتی و برودتی، توان موتور و ابعاد هر مدل را کنار یکدیگر بررسی کرد.

جدول مشخصات فنی اکونوپک ۷۰۰۰ و ۱۰۰۰۰

تفاوت دبی هوای تازه و برگشتی

مدل ۷۰۰۰ دارای ۱۲۰۰ CFM هوای تازه و ۳۵۰۰ CFM هوای برگشتی است. در مدل ۱۰٬۰۰۰ این مقادیر به‌ترتیب به ۲۰۰۰ و ۵۰۰۰ CFM افزایش پیدا می‌کنند.

تفاوت ظرفیت سرمایش و گرمایش

ظرفیت برودتی از ۳۰۰٬۰۰۰ BTU/hr در مدل ۷۰۰۰ به ۴۰۰٬۰۰۰ BTU/hr در مدل ۱۰٬۰۰۰ می‌رسد و ظرفیت گرمایشی نیز از ۲۰۰٬۰۰۰ به ۳۰۰٬۰۰۰ افزایش پیدا می‌کند.

تفاوت موتور و قطر فن

توان الکتروموتور مدل ۷۰۰۰ برابر ۳ کیلووات است، درحالی‌که مدل ۱۰٬۰۰۰ از الکتروموتور ۴ کیلووات استفاده می‌کند. قطر فن نیز از ۵۰۰ به ۵۵۰ میلی‌متر افزایش یافته است.

سیستم پد کولینگ و ابعاد دستگاه

هر دو دستگاه دارای ۶ پد کولینگ CM10 و جریان آب ۲۲ GPM هستند. ابعاد مدل‌ها نیز به‌ترتیب ۱۶۰۰×۱۴۵۰×۴۰۵۰ و ۱۷۰۰×۱۵۵۰×۴۳۰۰ میلی‌متر است.

انتخاب بین اکونوپک ۷۰۰۰ و ۱۰۰۰۰

اگر پروژه به حجم بیشتر هوای تازه، ظرفیت سرمایشی و گرمایشی بالاتر و دبی هوادهی بیشتری نیاز داشته باشد، مدل ۱۰٬۰۰۰ باید در کنار مدل ۷۰۰۰ بررسی شود. انتخاب نهایی همچنان باید براساس محاسبات واقعی پروژه انجام شود.

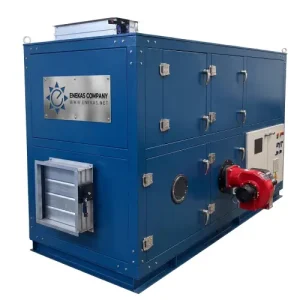

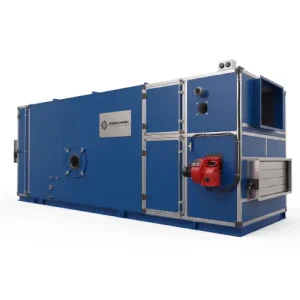

اکونوپک ۱۳۰۰۰ و ۱۶۰۰۰

معرفی ظرفیت‌های ۱۳۰۰۰ و ۱۶۰۰۰ CFM

مدل‌های 130EC-ENC و 160EC-ENC با ظرفیت هوادهی ۱۳٬۰۰۰ و ۱۶٬۰۰۰ CFM در محدوده میانی خانواده اکونوپک ماشین‌سازی انعکاس قرار می‌گیرند. در این رده علاوه بر افزایش دبی هوا، تغییراتی در ظرفیت سرمایشی و گرمایشی، توان الکتروموتور و مشخصات بخش سرمایش مشاهده می‌شود.

فن و سیستم انتقال قدرت

هر دو دستگاه از یک فن سانتریفیوژ فوروارد با قطر ۵۵۰ میلی‌متر استفاده می‌کنند و فشار استاتیک فن در جدول ۲ IN/H2O درج شده است. انتقال قدرت به‌صورت Belt Drive انجام می‌شود و امکان تولید خروجی هوا به‌صورت بالازن یا روبه‌رو‌زن وجود دارد.

استفاده از پد کولینگ CM15

یکی از نکات قابل توجه این رده، استفاده از پد کولینگ CM15 است. در هر دو مدل ۸ پد کولینگ در نظر گرفته شده و جریان آب نیز برای هر دو دستگاه ۲۵ GPM درج شده است.

جدول مشخصات فنی اکونوپک ۱۳۰۰۰ و ۱۶۰۰۰

مقایسه هوای تازه و برگشتی

با افزایش ظرفیت از ۱۳٬۰۰۰ به ۱۶٬۰۰۰ CFM، حجم هوای تازه از ۲۵۰۰ به ۳۲۰۰ CFM و جریان هوای برگشتی از ۶۵۰۰ به ۸۰۰۰ CFM می‌رسد.

مقایسه ظرفیت حرارتی و برودتی

ظرفیت برودتی از ۶۰۰٬۰۰۰ به ۷۵۰٬۰۰۰ BTU/hr و ظرفیت گرمایشی از ۴۰۰٬۰۰۰ به ۵۰۰٬۰۰۰ افزایش پیدا می‌کند.

تفاوت توان الکتروموتور

هر دو مدل از فن ۵۵۰ میلی‌متری استفاده می‌کنند، اما توان الکتروموتور در اکونوپک ۱۳٬۰۰۰ برابر ۵.۵ کیلووات و در اکونوپک ۱۶٬۰۰۰ برابر ۷.۵ کیلووات است.

تفاوت ابعاد و فضای مورد نیاز

ابعاد از ۱۹۰۰×۱۸۰۰×۴۹۰۰ میلی‌متر در مدل ۱۳٬۰۰۰ به ۲۱۰۰×۱۸۰۰×۵۲۵۰ میلی‌متر در مدل ۱۶٬۰۰۰ می‌رسد. بنابراین فضای نصب نیز همراه با ظرفیت دستگاه باید بررسی شود.

انتخاب بین اکونوپک ۱۳۰۰۰ و ۱۶۰۰۰

در انتخاب این دو ظرفیت، تفاوت دبی هوادهی باید همراه با نیاز پروژه به هوای تازه، ظرفیت سرمایشی، ظرفیت گرمایشی و توان مورد نیاز فن بررسی شود.

اکونوپک ۲۰۰۰۰ و ۲۵۰۰۰

معرفی اکونوپک‌های با ظرفیت بالاتر

مدل‌های 200EC-ENC و 250EC-ENC با ظرفیت‌های ۲۰٬۰۰۰ و ۲۵٬۰۰۰ CFM در گروه اکونوپک‌های با هوادهی بالا قرار دارند. در این ظرفیت‌ها علاوه بر دبی کل دستگاه، میزان هوای تازه و برگشتی، ظرفیت سرمایشی و گرمایشی و توان مورد نیاز بخش هوادهی اهمیت بیشتری پیدا می‌کند.

مشخصات فن و بخش هوادهی

هر دو دستگاه از یک فن سانتریفیوژ فوروارد با قطر ۷۳۰ میلی‌متر استفاده می‌کنند و فشار استاتیک فن در جدول ۲ IN/H2O است. سیستم انتقال قدرت نیز از نوع تسمه‌ای است.

تجهیزات مشترک دو مدل

دمپر برقی هوای تازه، پدهای CM15، سیستم حرارتی فایرتیوب سه‌پاس و بدنه گالوانیزه از مشخصات مشترک دو مدل هستند.

جدول مشخصات فنی اکونوپک ۲۰۰۰۰ و ۲۵۰۰۰

مقایسه میزان هوای تازه و برگشتی

اکونوپک ۲۰٬۰۰۰ دارای ۴۰۰۰ CFM هوای تازه و ۱۰٬۰۰۰ CFM هوای برگشتی است؛ این مقادیر در مدل ۲۵٬۰۰۰ به ۵۵۰۰ و ۱۲٬۵۰۰ CFM می‌رسند.

تفاوت ظرفیت سرمایشی و گرمایشی

ظرفیت برودتی از ۱٬۰۰۰٬۰۰۰ BTU/hr به ۱٬۲۵۰٬۰۰۰ BTU/hr و ظرفیت گرمایشی از ۶۰۰٬۰۰۰ به ۷۵۰٬۰۰۰ افزایش پیدا می‌کند.

تفاوت توان الکتروموتور

یکی از تفاوت‌های قابل توجه این دو مدل، توان الکتروموتور است. مدل ۲۰٬۰۰۰ دارای موتور ۷.۵ کیلووات و مدل ۲۵٬۰۰۰ دارای موتور ۱۱ کیلووات است.

پد کولینگ و ابعاد دستگاه

هر دو مدل از ۸ پد کولینگ CM15 با جریان آب ۲۵ GPM استفاده می‌کنند. ابعاد مدل ۲۰٬۰۰۰ برابر ۲۳۰۰×۲۰۰۰×۶۳۰۰ و مدل ۲۵٬۰۰۰ برابر ۲۵۰۰×۲۰۰۰×۶۳۰۰ میلی‌متر است.

نکات انتخاب اکونوپک ۲۰۰۰۰ یا ۲۵۰۰۰

در این رده ظرفیت، علاوه بر محاسبات هوادهی و بار حرارتی، مسیر حمل، فضای نصب، فضای سرویس و ابعاد شبکه کانال نیز باید پیش از انتخاب دستگاه مشخص شوند.

اکونوپک ۳۰۰۰۰ و ۳۵۰۰۰ و ۴۰۰۰۰

اکونوپک‌های 30000، 35000 و 40000 ماشین‌سازی انعکاس در دسته تجهیزات تهویه با ظرفیت هوادهی بالا قرار می‌گیرند و برای پروژه‌هایی طراحی شده‌اند که به تأمین حجم قابل توجهی از هوای تازه، سرمایش و گرمایش نیاز دارند. این سه مدل با ظرفیت هوادهی ۳۰٬۰۰۰، ۳۵٬۰۰۰ و ۴۰٬۰۰۰ CFM، برای سالن‌های صنعتی، فضاهای تجاری بزرگ، کارگاه‌ها و پروژه‌هایی که نیاز به گردش هوای گسترده دارند، بررسی می‌شوند.

در این سری از اکونوپک‌ها، ساختار بخش هوادهی نسبت به مدل‌های ظرفیت پایین‌تر تغییر کرده و از دو فن سانتریفیوژ فوروارد استفاده شده است. این طراحی باعث می‌شود دستگاه بتواند حجم بالای هوا را با فشار استاتیک مناسب منتقل کند. همچنین تجهیزاتی مانند پد کولینگ CM15، دمپر برقی هوای تازه، سیستم حرارتی فایرتیوب سه‌پاس، کوره آتش‌خوار و بدنه گالوانیزه با رنگ الکترواستاتیک، عملکرد پایدار دستگاه را در شرایط کاری مختلف تضمین می‌کنند.

با وجود شباهت‌های ساختاری میان این سه مدل، تفاوت‌هایی در ظرفیت سرمایشی، میزان هوای تازه ورودی، جریان آب، ابعاد دستگاه و مشخصات فن‌ها وجود دارد. جدول زیر مقایسه کامل مشخصات فنی اکونوپک‌های 30000، 35000 و 40000 را نمایش می‌دهد تا انتخاب مدل مناسب بر اساس نیاز پروژه آسان‌تر شود.

جدول مشخصات فنی اکونوپک ۳۰۰۰۰ و ۳۵۰۰۰ و ۴۰۰۰۰

بررسی تفاوت اکونوپک‌های 30000، 35000 و 40000 پس از مقایسه فنی

انتخاب ظرفیت مناسب اکونوپک باید بر اساس نیاز واقعی پروژه، محاسبات بار حرارتی و برودتی، حجم فضای مورد نظر و میزان هوای مورد نیاز انجام شود. افزایش ظرفیت در این مدل‌ها فقط به افزایش عدد CFM محدود نمی‌شود، بلکه تغییراتی در ظرفیت سرمایشی، میزان هوای تازه، مصرف آب، ابعاد و تجهیزات داخلی دستگاه ایجاد می‌کند.

اکونوپک 30000؛ گزینه مناسب برای ظرفیت‌های بالا

مدل 30000 با ظرفیت هوادهی ۳۰٬۰۰۰ CFM، برای پروژه‌هایی مناسب است که به یک سیستم تهویه قدرتمند نیاز دارند اما در بالاترین سطح ظرفیت این گروه قرار نمی‌گیرند. این مدل با استفاده از دو فن سانتریفیوژ و سیستم سرمایشی پد کولینگ، توانایی تأمین هوای مورد نیاز فضاهای بزرگ را دارد.

اکونوپک 35000؛ تعادل بین ظرفیت و عملکرد

مدل 35000 با افزایش ظرفیت هوادهی و سرمایشی نسبت به مدل 30000، برای پروژه‌هایی که نیاز بیشتری به گردش هوا دارند انتخاب می‌شود. تفاوت اصلی این مدل در افزایش میزان هوای تازه، ظرفیت برودتی و جریان آب مصرفی است.

اکونوپک 40000؛ بالاترین ظرفیت در این سری

اکونوپک 40000 با ظرفیت هوادهی ۴۰٬۰۰۰ CFM، بزرگ‌ترین مدل این گروه محسوب می‌شود و برای پروژه‌هایی بررسی می‌شود که نیازمند حجم هوای بسیار بالا هستند. به دلیل ابعاد بزرگ‌تر دستگاه، پیش از سفارش باید فضای نصب، مسیر انتقال، کانال‌کشی و شرایط سرویس دوره‌ای به‌دقت بررسی شود.

در نهایت انتخاب بین این سه مدل بهتر است با بررسی شرایط محیطی، نوع کاربری ساختمان و محاسبات تخصصی تهویه انجام شود تا دستگاه علاوه بر تأمین سرمایش و گرمایش مورد نیاز، عملکرد اقتصادی و طول عمر مناسبی داشته باشد.

چگونه ظرفیت مناسب اکونوپک را انتخاب کنیم؟

ظرفیت هوادهی یکی از اولین مشخصاتی است که هنگام مقایسه مدل‌های اکونوپک دیده می‌شود، اما انتخاب دستگاه تنها براساس CFM یا مساحت ساختمان روش دقیقی نیست.

دو ساختمان با مساحت یکسان ممکن است به دلیل تفاوت در ارتفاع سقف، تعداد افراد، نوع کاربری، شرایط اقلیمی و میزان هوای تازه مورد نیاز، به دو سیستم با ظرفیت متفاوت نیاز داشته باشند.

برای انتخاب ظرفیت اکونوپک بهتر است حداقل پارامترهای زیر بررسی شوند:

• مساحت و ارتفاع فضای مورد نظر
• حجم کل فضای تحت پوشش
• شهر و شرایط آب‌وهوایی محل پروژه
• نوع کاربری ساختمان یا سالن
• تعداد افراد حاضر در محیط
• میزان هوای تازه مورد نیاز
• بار سرمایشی ساختمان
• بار گرمایشی ساختمان
• میزان تبادل حرارت از دیوارها، سقف و بازشوها
• تجهیزات و ماشین‌آلات مولد حرارت در محیط
• شرایط و طول شبکه کانال‌کشی
• افت فشار مورد انتظار سیستم
• شمالی یا جنوبی بودن ساختمان ( به دلیل دمای نور خورشید )
• طبقه آخر ساختمان به دلیل انتقال گرمای خورشید از طریق سقف

بنابراین جدول ظرفیت‌های اکونوپک برای مقایسه اولیه مدل‌ها بسیار کاربردی است، اما انتخاب نهایی دستگاه بهتر است براساس اطلاعات واقعی پروژه و محاسبات فنی انجام شود.

اکونوپک برای چه فضاهایی کاربرد دارد؟

هواساز اکونوپک را می‌توان در پروژه‌هایی بررسی کرد که نیاز به هوادهی، تأمین هوای تازه، سرمایش و گرمایش و توزیع هوا از طریق شبکه کانال وجود دارد.

اکونوپک برای سوله و سالن صنعتی

سوله‌ها و سالن‌های صنعتی معمولاً دارای حجم هوای زیادی هستند و ارتفاع سقف آن‌ها نیز می‌تواند قابل توجه باشد. در چنین پروژه‌هایی علاوه بر مساحت کف، حجم سالن، نوع فعالیت، تجهیزات تولیدکننده حرارت و میزان هوای تازه مورد نیاز باید بررسی شود.

وجود ظرفیت‌های مختلف هوادهی امکان بررسی اکونوپک برای سالن‌هایی با ابعاد و نیازهای متفاوت را فراهم می‌کند.

اکونوپک برای سالن ورزشی

در سالن‌های ورزشی، تغییر تعداد افراد و نیاز به تأمین هوای تازه از عوامل مهم طراحی سیستم تهویه هستند. بنابراین در انتخاب دستگاه علاوه بر بار سرمایشی و گرمایشی، دبی هوای مورد نیاز سالن نیز اهمیت دارد.

اکونوپک برای سالن‌های عمومی و تجاری

در سالن‌های نمایشگاهی، تالارها، مراکز عمومی، مساجد، حسینیه‌ها و فضاهای مشابه نیز می‌توان اکونوپک را به‌عنوان یکی از گزینه‌های سیستم تهویه بررسی کرد.

کاربری‌ها تعداد افراد حاضر در محیط می‌تواند در ساعات مختلف تغییر زیادی داشته باشد؛ در نتیجه محاسبه هوای تازه مورد نیاز اهمیت ویژه‌ای پیدا می‌کند.

در نهایت، کاربرد داشتن اکونوپک برای یک گروه از ساختمان‌ها به معنی مناسب بودن آن برای تمام پروژه‌های آن گروه نیست و انتخاب سیستم باید براساس شرایط واقعی هر پروژه انجام شود.

مناسب‌ترین شرایط اقلیمی برای استفاده از اکونوپک

هواساز اکونوپک با توجه به ساختار سرمایشی مبتنی بر پدهای سلولزی و سیستم گرمایشی یکپارچه، گزینه‌ای مناسب برای مناطق گرم و خشک و همچنین مناطق کوهستانی با نیاز به تأمین هوای مطبوع و گرمایش در فصول سرد محسوب می‌شود. با این حال، در مناطق استوایی با دمای بسیار بالا و رطوبت نسبی زیاد، به دلیل کاهش راندمان سرمایش تبخیری و محدودیت عملکرد پدهای کولینگ، استفاده از این سیستم معمولاً توصیه نمی‌شود و انتخاب سیستم تهویه باید براساس شرایط دقیق اقلیمی و محاسبات بار سرمایشی پروژه انجام شود.

مزایای دستگاه هواساز اکونوپک

یکی از مهم‌ترین ویژگی‌های اکونوپک، تجمیع بخش‌های مختلف مورد نیاز برای تهویه، سرمایش و گرمایش در یک دستگاه است. این ویژگی می‌تواند طراحی سیستم تهویه برخی پروژه‌ها را ساده‌تر کرده و نیاز به استفاده از چند تجهیز مجزا را کاهش دهد.

اکونوپک همان‌طور که از نام دستگاه مشخص است، یک سیستم اقتصادی با مصرف برق پایین نسبت به بسیاری از تجهیزات تهویه مطبوع مشابه محسوب می‌شود. ساختار یکپارچه این دستگاه باعث شده است بخش‌های مختلف مانند هوادهی، سرمایش و گرمایش در قالب یک پک اقتصادی و مقرون‌به‌صرفه ارائه شوند؛ موضوعی که می‌تواند در کاهش هزینه‌های اولیه خرید، نصب و اجرای سیستم تهویه در پروژه‌های مختلف تأثیرگذار باشد.

یکی دیگر از مزایای مهم اکونوپک، بهره‌مندی از سیستم گرمایشی مشعل‌دار است. این دستگاه‌ها با استفاده از سیستم حرارتی فایرتیوب سه‌پاس و کوره آتش‌خوار، امکان تأمین گرمایش مورد نیاز فضاهای مختلف را فراهم می‌کنند. استفاده از مشعل‌های ایران رادیاتور در مدل‌های گازی، گازوئیلی و دوگانه‌سوز باعث شده است امکان انتخاب نوع سوخت متناسب با شرایط پروژه وجود داشته باشد و دستگاه در فصول سرد نیز بتواند هوای گرم مورد نیاز را از طریق شبکه کانال‌کشی توزیع کند.

تأمین هوای تازه نیز از مزایای مهم این سیستم است. میزان مشخصی از هوای بیرون می‌تواند وارد دستگاه شده و پس از طی فرآیند مورد نیاز به فضای داخلی منتقل شود.

امکان اتصال دستگاه به شبکه کانال‌کشی نیز باعث می‌شود بتوان هوای تولیدشده را به نقاط مورد نظر ساختمان منتقل کرد.

از طرف دیگر، تولید اکونوپک در ظرفیت‌های مختلف باعث می‌شود امکان انتخاب دستگاه براساس دبی هوای مورد نیاز پروژه وجود داشته باشد.

البته این مزایا زمانی ارزش واقعی خود را نشان می‌دهند که دستگاه به‌درستی انتخاب، نصب و بهره‌برداری شود. انتخاب ظرفیت نامتناسب یا طراحی نامناسب شبکه کانال می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

محدودیت‌ها و نکات مهم استفاده از اکونوپک

اکونوپک مانند هر سیستم تهویه دیگری برای تمام پروژه‌ها بهترین انتخاب نیست.

شرایط اقلیمی محل نصب یکی از مهم‌ترین مواردی است که باید بررسی شود؛ به‌خصوص زمانی که عملکرد بخش سرمایشی دستگاه به شرایط دما و رطوبت محیط وابسته است.

فضای مورد نیاز برای نصب نیز اهمیت دارد. با افزایش ظرفیت، ابعاد دستگاه افزایش پیدا می‌کند و در مدل‌های بزرگ باید فضای کافی برای حمل، نصب، اتصال کانال و انجام سرویس‌های دوره‌ای در نظر گرفته شود.

شبکه کانال‌کشی نیز باید متناسب با دبی هوا و فشار مورد نیاز طراحی شود. انتخاب یک دستگاه قدرتمند در کنار کانال‌کشی نامناسب، نسخه مهندسی خرید موتور قوی برای خودرویی با چرخ‌های معیوب است؛ روی کاغذ جذاب و در عمل کم‌فایده.

تفاوت اکونوپک و هواساز چیست؟

هواساز و اکونوپک هر دو با جریان و آماده‌سازی هوا ارتباط دارند، اما ساختار سیستم آن‌ها الزاماً یکسان نیست.

هواساز معمولاً بخشی از یک سیستم تأسیسات بزرگ‌تر است و بسته به طراحی می‌تواند برای تأمین سرمایش و گرمایش به منابع یا تجهیزات دیگری متصل شود.

در اکونوپک، بخش‌های مورد نیاز برای هوادهی و سیستم‌های سرمایشی و گرمایشی در قالب یک مجموعه یکپارچه‌تر در نظر گرفته می‌شوند.

بنابراین برای انتخاب بین هواساز و اکونوپک نباید تنها قیمت اولیه دو دستگاه را مقایسه کرد. ساختار تأسیسات پروژه، منابع انرژی، شرایط اقلیمی، میزان هوای تازه، ظرفیت مورد نیاز و هزینه بهره‌برداری باید در تصمیم‌گیری لحاظ شوند.

تفاوت اکونوپک و روفتاپ پکیج

اکونوپک و روفتاپ پکیج هر دو می‌توانند برای تهویه فضا و انتقال هوا از طریق کانال مورد استفاده قرار گیرند، اما نحوه تأمین سرمایش و گرمایش در این سیستم‌ها متفاوت است.

همین تفاوت باعث می‌شود شرایط اقلیمی، هزینه اولیه، مصرف انرژی و ساختار تأسیسات پروژه در انتخاب بین آن‌ها نقش تعیین‌کننده داشته باشد.

در نتیجه نمی‌توان بدون بررسی پروژه حکم داد که اکونوپک یا روفتاپ پکیج در تمام شرایط انتخاب بهتری است.

تفاوت اکونوپک با ایرواشر و زنت

ایرواشر و زنت نیز در برخی پروژه‌ها برای تهویه، سرمایش و گرمایش مورد استفاده قرار می‌گیرند، اما ساختار و امکانات آن‌ها با اکونوپک یکسان نیست.

هنگام مقایسه این تجهیزات باید ظرفیت هوادهی، نوع سیستم سرمایش، نحوه تأمین گرمایش، میزان هوای تازه، شرایط اقلیمی، مصرف انرژی و هزینه‌های بهره‌برداری در کنار یکدیگر بررسی شوند.

به همین دلیل مقایسه صرف قیمت خرید این دستگاه‌ها اطلاعات کافی برای انتخاب سیستم مناسب پروژه فراهم نمی‌کند.

مصرف انرژی اکونوپک چقدر است؟

برای مصرف انرژی اکونوپک نمی‌توان یک عدد ثابت اعلام کرد؛ زیرا مدل‌های مختلف دستگاه دارای ظرفیت و تجهیزات متفاوتی هستند.

توان الکتروموتور فن یکی از اجزای مصرف‌کننده برق است و همان‌طور که در جدول مشخصات مشاهده می‌شود، توان موتور در ظرفیت‌های مختلف تغییر می‌کند.

علاوه بر آن، ساعات کارکرد روزانه، شرایط آب‌وهوایی، تنظیمات سیستم، میزان هوای تازه، افت فشار کانال و نحوه نگهداری دستگاه نیز می‌توانند بر مصرف انرژی نهایی تأثیر بگذارند.

به همین دلیل برای پروژه‌هایی با ساعات کارکرد بالا، بهتر است مصرف انرژی براساس مدل انتخاب‌شده و الگوی واقعی بهره‌برداری محاسبه شود.

نکات مهم در نصب و جانمایی اکونوپک

پیش از سفارش دستگاه باید محل نصب آن مشخص شود. این موضوع خصوصاً در ظرفیت‌های بزرگ اهمیت دارد، زیرا ابعاد دستگاه با افزایش ظرفیت هوادهی افزایش پیدا می‌کند.

محل نصب باید فضای کافی برای خود دستگاه و همچنین دسترسی به قسمت‌های قابل سرویس داشته باشد. مسیر ورود دستگاه به محل پروژه نیز باید پیش از حمل بررسی شود.

نحوه اتصال دستگاه به شبکه کانال، مسیر ورود هوای تازه، اتصالات مورد نیاز سیستم و دسترسی به تجهیزات داخلی برای تعمیر و نگهداری نیز باید در طراحی جانمایی در نظر گرفته شوند.

نادیده گرفتن این مسائل ممکن است باعث شود دستگاه از نظر ظرفیت کاملاً مناسب باشد اما نصب یا سرویس آن در محل پروژه با مشکل مواجه شود.

راهنمای خرید دستگاه اکونوپک

پیش از خرید اکونوپک بهتر است ابتدا اطلاعات پروژه جمع‌آوری شود و سپس مدل‌های مختلف با یکدیگر مقایسه شوند.

صرف درخواست «اکونوپک برای یک سالن ۱۰۰۰ متری» اطلاعات کافی برای انتخاب دقیق دستگاه فراهم نمی‌کند؛ ارتفاع سالن، شهر محل پروژه، نوع کاربری و تعداد افراد می‌توانند نتیجه انتخاب را تغییر دهند.

برای بررسی اولیه دستگاه بهتر است اطلاعاتی مانند شهر محل پروژه، طول، عرض و ارتفاع فضا، نوع کاربری، تعداد افراد، شرایط ساختمان، میزان هوای تازه مورد نیاز و نیاز سرمایشی و گرمایشی مشخص باشند.

پس از مشخص شدن این اطلاعات می‌توان ظرفیت‌های موجود را از نظر هوادهی، ظرفیت سرمایشی و گرمایشی، توان موتور، ابعاد و سایر مشخصات فنی با یکدیگر مقایسه کرد.

قیمت دستگاه اکونوپک به چه عواملی بستگی دارد؟

قیمت اکونوپک یک عدد ثابت برای تمام پروژه‌ها نیست و ظرفیت و مشخصات فنی دستگاه بر قیمت نهایی آن تأثیر می‌گذارند.

از جمله عوامل مؤثر بر قیمت دستگاه می‌توان به ظرفیت هوادهی، ظرفیت سرمایشی و گرمایشی، تعداد و مشخصات فن‌ها، توان الکتروموتور، ابعاد دستگاه، سیستم حرارتی، تجهیزات کنترلی و مشخصات مورد نیاز پروژه اشاره کرد.

بنابراین هنگام مقایسه قیمت دو دستگاه اکونوپک باید ابتدا مشخص شود که آیا از نظر ظرفیت و تجهیزات در سطح مشابهی قرار دارند یا خیر.

برای دریافت قیمت دقیق، ابتدا باید ظرفیت و مشخصات مورد نیاز پروژه تعیین شود و سپس قیمت مدل متناسب با آن استعلام شود.

اکونوپک ماشین‌سازی انعکاس

ماشین‌سازی انعکاس اکونوپک را در ظرفیت‌های مختلف از ۳۵۰۰ تا ۴۰٬۰۰۰ CFM تولید می‌کند تا امکان بررسی و انتخاب ظرفیت متناسب با نیاز پروژه وجود داشته باشد.

در مدل‌های مختلف، پارامترهایی مانند ظرفیت هوادهی، حجم هوای تازه و برگشتی، ظرفیت سرمایشی و گرمایشی، توان و تعداد الکتروموتورها، تعداد و قطر فن، مشخصات پد کولینگ و ابعاد دستگاه متناسب با ظرفیت تغییر می‌کنند.

جدول‌های موجود در این صفحه برای مقایسه مشخصات مدل‌های مختلف در نظر گرفته شده‌اند. با این حال انتخاب نهایی دستگاه بهتر است براساس محاسبات پروژه انجام شود تا ظرفیت هوادهی و عملکرد حرارتی و برودتی دستگاه با نیاز واقعی ساختمان هماهنگ باشد.

جمع‌بندی؛ انتخاب اکونوپک مناسب برای پروژه

دستگاه هواساز اکونوپک می‌تواند تأمین هوای تازه، گردش هوا، سرمایش و گرمایش را در یک مجموعه یکپارچه در اختیار پروژه قرار دهد. با این حال عملکرد مناسب سیستم بیش از هر چیز به انتخاب صحیح ظرفیت و طراحی درست تأسیسات وابسته است.

ماشین‌سازی انعکاس اکونوپک را در ظرفیت‌های هوادهی مختلف از ۳۵۰۰ تا ۴۰٬۰۰۰ CFM تولید می‌کند و مشخصات هر مدل از نظر هوادهی، ظرفیت سرمایشی و گرمایشی، فن، الکتروموتور و ابعاد متفاوت است.

بنابراین پیش از انتخاب دستگاه، بهتر است نیاز واقعی پروژه مشخص و سپس مدل‌های موجود براساس جدول مشخصات فنی مقایسه شوند. بررسی هم‌زمان ظرفیت هوادهی، میزان هوای تازه، بار سرمایشی و گرمایشی و شرایط نصب، امکان انتخاب دقیق‌تر اکونوپک متناسب با پروژه را فراهم می‌کند.
