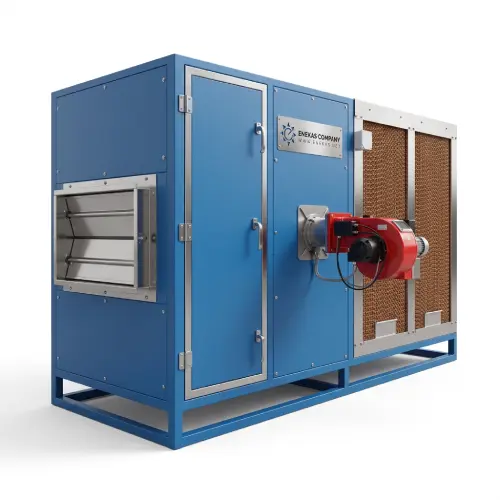

اکونوپک 3500 ماشین سازی انعکاس با مدل 35EC-ENC یکی از مدلهای کمظرفیتتر در خانواده اکونوپکهای این مجموعه است که برای تأمین همزمان هوادهی، سرمایش و گرمایش طراحی شده است. ظرفیت نامی هوادهی این دستگاه 3500 CFM بوده و در ساختار آن امکان ورود هوای تازه و استفاده از هوای برگشتی در نظر گرفته شده است. بر اساس مشخصات فنی دستگاه، حجم هوای تازه ورودی 700 CFM و حجم جریان هوای برگشتی 1500 CFM است؛ بنابراین دستگاه تنها وظیفه گردش هوای داخل محیط را بر عهده ندارد و میتواند بخشی از هوای مورد نیاز سیستم را از هوای تازه تأمین کند.
ظرفیت برودتی در نظر گرفتهشده برای هواساز اکونوپک 3500 برابر با 150000 BTU/hr است. این ظرفیت در کنار سیستم سرمایش مبتنی بر پد کولینگ، امکان استفاده از دستگاه را برای پروژههایی فراهم میکند که علاوه بر جابهجایی هوا، به کاهش دمای هوای ورودی نیز نیاز دارند. در این مدل از 6 عدد پد کولینگ CM10 استفاده شده و دبی جریان آب سیستم برابر با 22 GPM اعلام شده است.
استفاده از پد کولینگ باعث میشود فرآیند کاهش دمای هوا همزمان با عبور جریان هوا از سطح مرطوب پد انجام شود. عملکرد واقعی این بخش به شرایط اقلیمی، دمای هوای ورودی، میزان رطوبت و وضعیت نگهداری از پدها وابسته است. به همین دلیل نمیتوان تنها بر اساس ظرفیت اسمی دستگاه، دمای خروجی ثابتی برای تمام پروژهها اعلام کرد. در زمان انتخاب دستگاه، شرایط محل نصب و نیاز واقعی مجموعه باید در کنار ظرفیت نامی اکونوپک بررسی شود.
برای فصل سرد نیز در اکونوپک 3500 یک مجموعه گرمایشی مستقل در نظر گرفته شده است. ظرفیت گرمایشی درجشده در جدول مشخصات این مدل 100000 Kcal/hr است و بخش حرارتی آن از سیستم فایر تیوب سه پاس استفاده میکند. همچنین کوره دستگاه از نوع آتشخوار بوده و نوع مشعل مطابق مشخصات فنی مدل تعیین شده است.
ساختار سه پاس در بخش حرارتی به این معناست که مسیر عبور گازهای گرم در داخل مبدل با هدف استفاده بهتر از انرژی حرارتی طراحی شده است. در نتیجه اکونوپک 3500 صرفاً یک سیستم هوادهی یا سرمایش تبخیری نیست و میتواند بهعنوان یک دستگاه ترکیبی برای تأمین نیازهای سرمایشی و گرمایشی مجموعه مورد استفاده قرار گیرد.
وظیفه ایجاد جریان هوا در اکونوپک 3500 بر عهده یک فن سانتریفیوژ فوروارد است. دستگاه دارای یک فن با قطر 450 میلیمتر بوده و فشار استاتیک فن در جدول مشخصات برابر با 1.5 IN/H2O درج شده است. این بخش نقش مهمی در غلبه بر مقاومت مسیر جریان هوا، کانالها و تجهیزات متصل به سیستم دارد.
توان الکتروموتور این مدل 1.5 کیلووات است و برای الکتروموتور، برندهای الکتروژن یا موتوژن در مشخصات دستگاه ذکر شدهاند. سرعت گردش موتور نیز 1450 و 3000 دور بر دقیقه عنوان شده است. انتقال نیروی موتور به پروانه از طریق Drive Belt یا سیستم تسمهای انجام میشود. همچنین در بخش شفت و یاتاقان، مجموعه FYH ژاپن در مشخصات فنی ذکر شده است.
در کنار انتخاب ظرفیت مناسب، سلامت تسمه، تنظیم کشش آن، وضعیت یاتاقانها و بالانس فن بر عملکرد پایدار دستگاه اثر مستقیمی دارد. در جدول فنی این محصول نیز انجام بالانس استاتیک و دینامیک برای مجموعه مربوطه ذکر شده است. توجه به این موارد در دوره بهرهبرداری میتواند از ایجاد لرزش غیرعادی و افت عملکرد سیستم جلوگیری کند.
اکونوپک 3500 به دمپر هوای تازه برقی از نوع ایرفویل آلومینیومی مجهز است. وجود دمپر برقی امکان کنترل بهتر مسیر ورود هوای تازه را فراهم میکند و در طراحی سیستم تهویه اهمیت زیادی دارد؛ زیرا میزان هوای تازه مورد نیاز یک محیط باید متناسب با نوع کاربری و شرایط پروژه تعیین شود. در مشخصات دستگاه همچنین دو مدل خروجی هوا، شامل بالازن و روبهروزن، پیشبینی شده است.
این تنوع در جهت خروجی میتواند هنگام طراحی جانمایی دستگاه و مسیر کانالکشی مفید باشد. با این حال انتخاب بالازن یا روبهروزن بهتر است پیش از ساخت یا سفارش دستگاه و براساس نقشه تأسیسات انجام شود تا مسیر انتقال هوا کوتاهتر و اجرای کانالکشی منطقیتر باشد.
بدنه اکونوپک 3500 از ورق گالوانیزه ساخته میشود و پوشش سطح دستگاه از نوع رنگ الکترواستاتیک است. همچنین برای دسترسی به قسمتهای داخلی، درب بازدید لولایی با متریال پلیپروپیلن در مشخصات دستگاه ذکر شده است. این ساختار امکان دسترسی به اجزای داخلی را برای بررسی، سرویس و نگهداری دورهای فراهم میکند.
ابعاد اعلامشده برای این دستگاه 1250×1150×3750 میلیمتر است. این ابعاد باید پیش از خرید با فضای موتورخانه، محوطه نصب، مسیر انتقال دستگاه و فضای مورد نیاز برای سرویس آینده مقایسه شود. اشتباه رایج در انتخاب تجهیزات تهویه این است که تنها ظرفیت دستگاه بررسی شود و فضای واقعی نصب در مرحله اجرا تازه مورد توجه قرار بگیرد؛ زمانی که معمولاً تغییر دادن ساختمان کمی دشوارتر از تغییر دادن یک عدد در جدول است.
اکونوپک 3500 برای کار با برق 380 ولت، سه فاز و فرکانس 50 هرتز طراحی شده است. بنابراین پیش از نصب باید زیرساخت برق محل، تابلو برق، کابلکشی و تجهیزات حفاظتی متناسب با شرایط دستگاه بررسی شوند.
بهتر است طراحی مدار قدرت و کنترل دستگاه بر اساس مشخصات پروژه و توسط فرد متخصص انجام شود. توان نامی الکتروموتور تنها یکی از پارامترهای مورد نیاز برای طراحی سیستم برق است و شرایط راهاندازی، تجهیزات جانبی و نوع کنترل نیز باید در محاسبات لحاظ شوند.
مدل 35EC-ENC با ظرفیت هوادهی 3500 CFM در بخش ابتدایی محدوده ظرفیت اکونوپکهای ماشین سازی انعکاس قرار دارد. با این حال تعیین متراژ مشخص برای این دستگاه فقط بر اساس CFM کار دقیقی نیست. ارتفاع سقف، کاربری ساختمان، تعداد افراد، میزان بار حرارتی، شرایط آبوهوایی منطقه، مقدار هوای تازه مورد نیاز و افت فشار شبکه کانال همگی میتوانند بر انتخاب ظرفیت تأثیر بگذارند.
به همین دلیل در زمان انتخاب اکونوپک 3500 بهتر است ابتدا بار حرارتی و میزان هوادهی واقعی پروژه مشخص شود. اگر نیاز پروژه از محدوده عملکرد این دستگاه بیشتر باشد، بررسی مدلهای بالاتر خانواده اکونوپک ماشین سازی انعکاس منطقیتر خواهد بود.
اکونوپک 35EC-ENC ماشین سازی انعکاس یک دستگاه ترکیبی برای هوادهی، سرمایش و گرمایش است که ظرفیت نامی آن 3500 CFM اعلام شده است. ظرفیت سرمایشی 150000 BTU/hr، ظرفیت گرمایشی 100000 Kcal/hr، موتور 1.5 کیلووات، فن سانتریفیوژ فوروارد 450 میلیمتری، سیستم فایر تیوب سه پاس، پد کولینگ CM10، دمپر برقی هوای تازه و بدنه گالوانیزه از مهمترین مشخصات این مدل هستند.
برای انتخاب نهایی این دستگاه، بهتر است مشخصات فنی آن با نیاز واقعی پروژه، شرایط اقلیمی، افت فشار کانال و ظرفیت سرمایشی و گرمایشی مورد نیاز تطبیق داده شود. این بررسی باعث میشود انتخاب اکونوپک صرفاً بر مبنای عدد ظرفیت انجام نشود و دستگاه متناسب با شرایط واقعی بهرهبرداری انتخاب شود.
