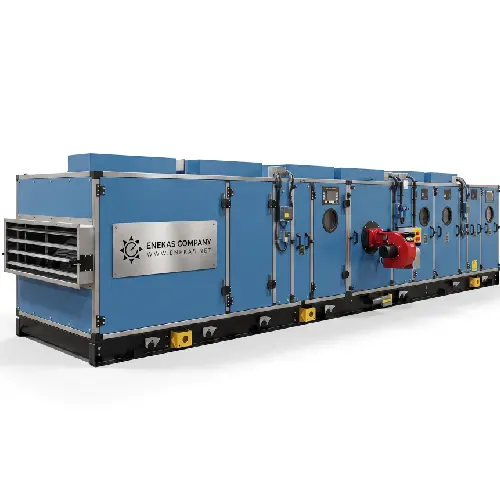

اکونوپک 20000 ماشین سازی انعکاس مدل 200EC-ENC یکی از تجهیزات تهویه صنعتی با ظرفیت هوادهی بالا است که برای تأمین سرمایش، گرمایش و گردش مناسب هوا در فضاهای بزرگ طراحی شده است. ظرفیت هوادهی 20000 CFM این دستگاه باعث می‌شود بتوان از آن در پروژه‌هایی مانند سالن‌های تولید، سوله‌های صنعتی، کارگاه‌های بزرگ، انبارها و مجموعه‌هایی با حجم بالای فضای داخلی استفاده کرد.
انتخاب اکونوپک مناسب تنها بر اساس متراژ ساختمان انجام نمی‌شود. حجم محیط، ارتفاع سقف، میزان هوای تازه مورد نیاز، شرایط اقلیمی، نوع کاربری و مشخصات شبکه کانال همگی در تعیین ظرفیت مناسب دستگاه نقش دارند. اکونوپک 20000 ماشین سازی انعکاس برای پروژه‌هایی در نظر گرفته شده است که پس از انجام محاسبات تأسیساتی، نیاز به جابه‌جایی حدود 20000 فوت مکعب هوا در دقیقه دارند.
ظرفیت هوادهی این مدل برابر با 20000 CFM است. در کنار ظرفیت کلی، دستگاه امکان ورود 4000 CFM هوای تازه را دارد و مقدار جریان هوای برگشتی آن 10000 CFM اعلام شده است.
ترکیب هوای تازه و هوای برگشتی یکی از بخش‌های مهم عملکرد اکونوپک است. در بسیاری از محیط‌های صنعتی، گردش صرف هوای داخل کافی نیست و برای حفظ شرایط مناسب محیط باید مقداری هوای تازه نیز وارد سیستم شود.
در اکونوپک 20000، ورود هوای تازه توسط دمپر برقی با تیغه‌های ایرفویل آلومینیومی مدیریت می‌شود. استفاده از دمپر برقی امکان تنظیم بهتر مقدار هوای ورودی را فراهم می‌کند و می‌توان عملکرد آن را متناسب با طراحی سیستم تهویه پروژه تنظیم کرد.
ظرفیت برودتی اکونوپک 20000 ماشین سازی انعکاس برابر با 1,000,000 BTU/hr است. سرمایش دستگاه بر پایه سیستم تبخیری انجام می‌شود و برای این منظور از پدهای کولینگ استفاده شده است.
در این مدل تعداد 8 عدد پد کولینگ CM15 در نظر گرفته شده است. جریان آب مورد نیاز سیستم سرمایش نیز 25 GPM است.
هوا هنگام عبور از سطح مرطوب پدهای کولینگ بخشی از حرارت خود را از دست می‌دهد و سپس توسط فن به سمت فضای داخلی هدایت می‌شود. عملکرد سرمایش تبخیری به شرایط آب‌وهوایی وابسته است و معمولاً در مناطق گرم و خشک بازده مناسب‌تری دارد.
به همین دلیل در زمان انتخاب اکونوپک 20000، علاوه بر ظرفیت برودتی دستگاه باید میزان رطوبت و دمای هوای منطقه نیز بررسی شود.
این دستگاه علاوه بر سیستم سرمایش، به بخش گرمایشی نیز مجهز است. ظرفیت گرمایشی مدل 200EC-ENC برابر با 600000 کیلوکالری بر ساعت اعلام شده است.
ساختار حرارتی دستگاه از نوع فایرتیوب سه پاس است و کوره آن از نوع آتش‌خوار طراحی شده است. مشعل مورد استفاده برای این مدل PGN 1B است.
وجود سیستم گرمایشی در داخل اکونوپک باعث می‌شود دستگاه در فصول سرد نیز مورد استفاده قرار گیرد. بنابراین یک مجموعه می‌تواند وظیفه هوادهی، سرمایش و گرمایش را در قالب یک سیستم یکپارچه بر عهده داشته باشد.
در بخش هوادهی از یک فن سانتریفیوژ فوروارد Airfoil/Forward استفاده شده است. قطر فن دستگاه 730 میلی‌متر بوده و فشار استاتیک آن 2 IN/H2O اعلام شده است.
فشار استاتیک یکی از پارامترهای مهم در طراحی شبکه کانال است. هوای تولیدشده توسط فن باید بتواند مقاومت ایجادشده در کانال‌ها، زانوها، تبدیل‌ها و سایر اجزای مسیر را پشت سر بگذارد.
به همین دلیل طول و نحوه اجرای شبکه کانال باید در زمان انتخاب نهایی دستگاه مورد بررسی قرار گیرد.
توان الکتروموتور دستگاه 7.5 کیلووات است. مطابق مشخصات فنی، امکان استفاده از الکتروموتورهای الکتروژن یا موتوژن وجود دارد.
سرعت گردش موتور 1450 و 3000 دور بر دقیقه ذکر شده و انتقال نیرو از موتور به پروانه از طریق سیستم Drive Belt انجام می‌شود.
استفاده از سیستم تسمه‌ای در تجهیزات تهویه صنعتی امکان انتقال مناسب توان از موتور به فن را فراهم می‌کند. البته وضعیت تسمه و پولی باید در سرویس‌های دوره‌ای بررسی شود.
کنترل کشش تسمه، سلامت پولی‌ها و وضعیت هم‌راستایی اجزا می‌تواند در حفظ عملکرد مناسب مجموعه فن نقش داشته باشد.
شفت و یاتاقان دستگاه از نوع FYH JAPAN است. همچنین مجموعه فن دارای بالانس استاتیکی و دینامیکی است.
بالانس مناسب فن در دستگاهی با ظرفیت هوادهی 20000 CFM اهمیت زیادی دارد، زیرا عدم تعادل در مجموعه دوار ممکن است باعث افزایش لرزش، ایجاد صدای اضافی و وارد شدن فشار بیشتر به یاتاقان‌ها شود.
بدنه دستگاه از جنس گالوانیزه ساخته شده است و رنگ الکترواستاتیک به‌عنوان پوشش نهایی آن استفاده می‌شود.
این ساختار برای دستگاهی که در محیط صنعتی فعالیت می‌کند اهمیت دارد و باعث می‌شود بدنه برای شرایط کاری مداوم مناسب باشد.
درب بازدید اکونوپک 20000 به‌صورت لولایی پلی‌پروپیلن طراحی شده است. وجود درب بازدید مناسب دسترسی به فن، موتور، سیستم انتقال قدرت، پدهای کولینگ و سایر بخش‌های داخلی را ساده‌تر می‌کند.
ابعاد دستگاه برابر با 2300×2000×6300 میلی‌متر است.
با توجه به ابعاد دستگاه، محل نصب باید پیش از سفارش بررسی شود. فضای کافی برای ورود دستگاه، اتصال شبکه کانال و انجام سرویس‌های دوره‌ای باید از همان مرحله طراحی پروژه در نظر گرفته شود.
این دستگاه در دو مدل خروجی بالازن و روبه‌روزن قابل تولید است.
انتخاب نوع خروجی بر اساس محل نصب و نحوه اجرای شبکه کانال انجام می‌شود. در برخی پروژه‌ها خروجی بالازن اجرای کانال را ساده‌تر می‌کند و در برخی پروژه‌ها خروجی روبه‌رو گزینه مناسب‌تری خواهد بود.
برق ورودی دستگاه 380 ولت، سه فاز و 50 هرتز است.
تابلو برق، کابل و تجهیزات حفاظتی مورد نیاز باید بر اساس مشخصات الکتروموتور و شرایط محل نصب طراحی شوند.
اکونوپک 20000 می‌تواند در پروژه‌هایی مانند سالن‌های صنعتی، سوله‌ها، انبارها، کارگاه‌ها و مجموعه‌های تولیدی با نیاز هوادهی بالا مورد استفاده قرار گیرد.
مناسب بودن این ظرفیت باید بر اساس حجم ساختمان، میزان تعویض هوا، بار حرارتی و شرایط اقلیمی مشخص شود.
در زمان خرید اکونوپک 20000 نباید فقط ظرفیت اسمی دستگاه مورد توجه قرار گیرد. میزان هوای تازه، فشار استاتیک، ظرفیت سرمایشی، ظرفیت گرمایشی، نحوه کانال‌کشی و محل نصب نیز از پارامترهای اصلی انتخاب هستند.
ماشین سازی انعکاس اکونوپک 20000 مدل 200EC-ENC را با ظرفیت هوادهی 20000 CFM، ظرفیت سرمایشی یک میلیون BTU/hr، ظرفیت گرمایشی 600000 کیلوکالری بر ساعت، موتور 7.5 کیلووات و فن 730 میلی‌متری برای پروژه‌های صنعتی با نیاز هوادهی بالا تولید می‌کند.
