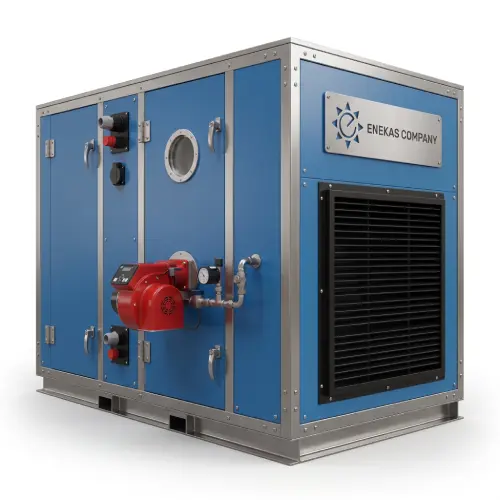

هواساز اکونوپک 5000 ماشین سازی انعکاس با کد 50EC-ENC برای پروژههایی طراحی شده است که به هوادهی پیوسته، ورود کنترلشده هوای تازه و تأمین همزمان سرمایش و گرمایش نیاز دارند. ظرفیت هوادهی این دستگاه 5000 CFM است و در مقایسه با مدل 3500، دبی بالاتری را در اختیار سیستم تهویه قرار میدهد. بر اساس جدول مشخصات فنی، حجم هوای تازه ورودی در این مدل 1000 CFM و حجم جریان هوای برگشتی 2500 CFM اعلام شده است. این ترکیب امکان استفاده همزمان از هوای تازه و هوای برگشتی را در طراحی سیستم فراهم میکند و باعث میشود دستگاه فقط به گردش هوای داخل محیط محدود نباشد.
یکی از مشخصههای اصلی هواساز اکونوپک 5000، ظرفیت برودتی 210000 BTU/hr آن است. این ظرفیت در کنار مجموعه پد کولینگ دستگاه برای کاهش دمای هوای عبوری مورد استفاده قرار میگیرد. در این مدل از 6 عدد پد کولینگ CM10 استفاده شده و میزان جریان آب سیستم نیز 22 GPM در نظر گرفته شده است.
عملکرد سیستم سرمایشی مبتنی بر پد کولینگ به شرایط محیطی وابسته است. هرچه شرایط اقلیمی برای سرمایش تبخیری مناسبتر باشد، فرآیند کاهش دمای هوا میتواند عملکرد مؤثرتری داشته باشد. به همین دلیل هنگام انتخاب هواساز اکونوپک 5000 نباید فقط عدد ظرفیت سرمایشی روی کاغذ بررسی شود. دمای خشک و مرطوب منطقه، رطوبت نسبی، میزان هوای تازه مورد نیاز و شرایط کارکرد مجموعه نیز در عملکرد واقعی سیستم تأثیر دارند.
از طرف دیگر، پدهای کولینگ جزو بخشهایی هستند که وضعیت نگهداری آنها مستقیماً بر راندمان دستگاه اثر میگذارد. رسوب، آلودگی یا کاهش کیفیت توزیع آب میتواند سطح تبادل را تحت تأثیر قرار دهد. بنابراین بازرسی دورهای این بخش در برنامه نگهداری دستگاه اهمیت دارد.
هواساز اکونوپک 5000 برای استفاده در فصل سرد نیز به مجموعه گرمایشی مجهز شده است. ظرفیت گرمایشی اعلامشده برای این مدل 150000 Kcal/hr است. سیستم حرارتی دستگاه از نوع فایر تیوب سه پاس بوده و کوره آن از نوع آتشخوار است. این مشخصات نشان میدهد طراحی دستگاه تنها بر سرمایش متمرکز نیست و امکان تأمین هوای گرم نیز در ساختار آن پیشبینی شده است.
در سیستم سه پاس، مسیر عبور گازهای حاصل از احتراق به شکلی طراحی میشود که امکان انتقال حرارت در چند مرحله فراهم شود. این ساختار در بخش گرمایشی دستگاه نقش مهمی دارد و انتخاب صحیح مشعل و تنظیم مناسب احتراق نیز برای دستیابی به عملکرد مطلوب ضروری است.
برای جابهجایی هوا در هواساز اکونوپک 5000 از یک فن سانتریفیوژ فوروارد استفاده شده است. قطر فن این دستگاه 450 میلیمتر بوده و فشار استاتیک فن 1.5 IN/H2O در جدول فنی درج شده است. تعداد فن در این مدل یک عدد است.
فن یکی از اجزای تعیینکننده در عملکرد واقعی هواساز است، زیرا دبی مورد نیاز باید در برابر مقاومت ایجادشده توسط کانال، اتصالات، دریچهها و سایر اجزای مسیر حفظ شود. به همین دلیل در طراحی یک سیستم تهویه، بررسی ظرفیت هوادهی بدون در نظر گرفتن افت فشار شبکه کانال میتواند انتخاب نادرستی ایجاد کند.
در این دستگاه امکان تولید خروجی هوا به دو شکل بالازن و روبهروزن وجود دارد. این ویژگی باعث میشود نحوه خروج هوا متناسب با محل نصب و مسیر کانالکشی انتخاب شود.
توان الکتروموتور هواساز اکونوپک 5000 برابر با 2.2 کیلووات است. در جدول مشخصات، برندهای الکتروژن و موتوژن برای الکتروموتور دستگاه ذکر شدهاند و سرعت گردش موتور نیز 1450 و 3000 RPM اعلام شده است. اتصال موتور به پروانه بهصورت Drive Belt یا تسمهای انجام میشود.
انتقال تسمهای امکان انتقال نیروی موتور به مجموعه فن را فراهم میکند و در سرویس دورهای باید وضعیت تسمه، پولی، کشش مناسب و همراستایی اجزا بررسی شود. در مشخصات این مدل همچنین از شفت و یاتاقان FYH ژاپن نام برده شده است. مجموعه فن نیز دارای بالانس استاتیک و دینامیک است که برای کنترل لرزش و عملکرد یکنواخت اهمیت دارد.
یکی دیگر از بخشهای هواساز اکونوپک 5000، دمپر هوای تازه برقی ایرفویل آلومینیومی است. این دمپر در مسیر ورود هوای تازه قرار میگیرد و امکان مدیریت بهتر جریان ورودی را در سیستم فراهم میکند.
میزان هوای تازه مورد نیاز برای هر ساختمان یا فضای صنعتی ثابت نیست و به نوع کاربری، تعداد افراد، فرآیندهای داخل محیط و الزامات طراحی تهویه بستگی دارد. به همین دلیل وجود ظرفیت مشخص هوای تازه در دستگاه باید در کنار محاسبات مهندسی پروژه بررسی شود.
بدنه هواساز اکونوپک 5000 از گالوانیزه ساخته شده و برای پوشش سطح آن از رنگ الکترواستاتیک استفاده میشود. دستگاه همچنین دارای درب بازدید لولایی پلیپروپیلن است تا امکان دسترسی به قسمتهای داخلی برای سرویس و بازرسی فراهم شود.
ابعاد این مدل 1350×1250×3850 میلیمتر اعلام شده است. این ابعاد باید قبل از سفارش دستگاه با فضای در نظر گرفتهشده برای نصب، محل عبور تجهیزات و فضای مورد نیاز برای تعمیر و نگهداری تطبیق داده شود.
در پروژههای تأسیساتی، فضای سرویس گاهی بهاندازه خود ظرفیت دستگاه اهمیت دارد. هواسازی که کاملاً فشرده بین دیوار و تجهیزات دیگر نصب شود، ممکن است روی نقشه بسیار مرتب به نظر برسد، اما اولین تکنسینی که بخواهد آن را سرویس کند احتمالاً نظر شاعرانه متفاوتی خواهد داشت.
برق ورودی این دستگاه 380 ولت، سه فاز و 50 هرتز است. بنابراین زیرساخت برق محل نصب باید متناسب با دستگاه و تجهیزات جانبی آن طراحی شود.
در طراحی تابلو برق، علاوه بر توان الکتروموتور باید تجهیزات حفاظتی، نحوه راهاندازی موتور و شرایط بهرهبرداری نیز در نظر گرفته شوند. این موضوع بهخصوص در پروژههایی که چند تجهیز تهویه بهصورت همزمان کار میکنند اهمیت بیشتری پیدا میکند.
ظرفیت هوادهی 5000 CFM باعث میشود مدل 50EC-ENC یک پله بالاتر از هواساز اکونوپک 3500 قرار گیرد. بااینحال نمیتوان صرفاً بر اساس عدد 5000 CFM، متراژ مشخصی را برای استفاده از دستگاه پیشنهاد کرد.
نوع ساختمان، ارتفاع سقف، بار حرارتی و برودتی، تعداد نفرات، مقدار هوای تازه، طول و ابعاد کانالها و شرایط آبوهوایی همگی در تعیین ظرفیت مناسب تأثیر دارند. بنابراین این مدل زمانی انتخاب درستی خواهد بود که محاسبات پروژه، دبی و ظرفیت حرارتی آن را تأیید کنند.
هواساز اکونوپک 5000 ماشین سازی انعکاس مدل 50EC-ENC با ظرفیت هوادهی 5000 CFM، ظرفیت سرمایشی 210000 BTU/hr و ظرفیت گرمایشی 150000 Kcal/hr طراحی شده است. موتور 2.2 کیلووات، فن سانتریفیوژ فوروارد، سیستم فایر تیوب سه پاس، 6 پد کولینگ CM10، دمپر هوای تازه برقی، بدنه گالوانیزه و امکان انتخاب خروجی بالازن یا روبهروزن از دیگر مشخصات اصلی این مدل هستند.
در زمان انتخاب این دستگاه، بهتر است ظرفیت اسمی در کنار افت فشار کانال، نیاز واقعی به هوای تازه، بار سرمایشی و گرمایشی و شرایط اقلیمی پروژه بررسی شود. چنین رویکردی کمک میکند هواساز اکونوپک 5000 براساس نیاز واقعی مجموعه انتخاب شود، نه صرفاً به دلیل قرار گرفتن یک عدد جذاب روی پلاک دستگاه.
